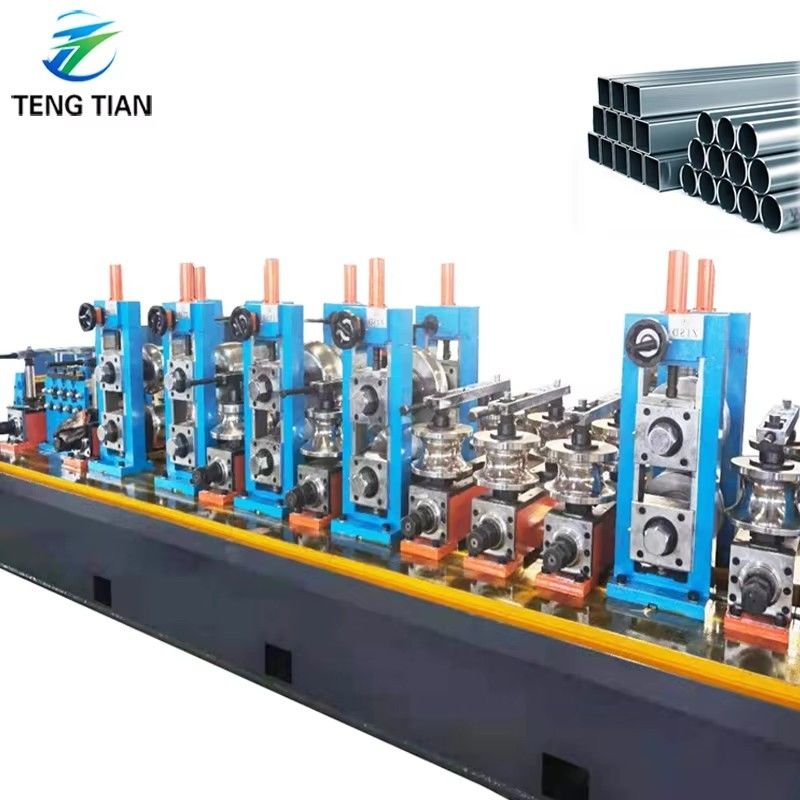

Hochfrequenzgeschweißte Vierkantrohr-Stahlrohrfabrik vollautomatisch

Vollautomatische Hochfrequenzgeschweißte Rohrmühle aus Kohlenstoffstahl

Ich... PRoduce-Übersicht

HG254 Hochpräzision Hochfrequenz geschweißte Rohr-Produktionslinie ist hauptsächlichdie Quadratrohrgröße70x70-150x150mm,,Die Dicke beträgt zwischen 2,0 und 10,0 mm.der runde Rohr aus89-190mmmit einer Dicke von 2,0-10,0 mm,die Quadratrohrgröße70x70-150x150mm,,Diese Produktionslinie verfügt über jede Ausrüstungseinheit, vollständige Nutzung der inländischen und ausländischen ähnlichen Ausrüstung, innovatives Design, vollständige Steuerung mit PC- oder Computersteuerung,fortgeschrittene Technologie, bequemer Betrieb und Wartung, und erreichte Anfang der 90er Jahre das internationale Niveau für die inländische Führungsebene.

• Rohstoffe,Fdas hergestellte Produkt,PRocess undUSer-Konfigurationsprofil

1.:Bedingungen der Rohstoffe

(1)Hoch- oder kaltgewalzte Stahlbänder (gemäß GB700-88, GB1591-88)

(2)δs Leistungspunkt ≤ 345Mpa, δb Zugfestigkeit ≤ 610Mpa

(3) Banddicke:

1)Runde Rohrdicke:20,0-10,0 mm

2) Quadratrohrstärke 2,0-10,0 mm, Rechteckrohrstärke 2,0-10,0 mm

(4) Stahlstreifenbreite: 280-600 mm (± 0,2 mm)

(5) Der innere Durchmesser der Stahlspule: Φ508 mm ~ Φ760 mm(Käufer endgültig bestätigen)

(6) Stahlspule mit Durchmesser: Φ1200-Φ2000 mm(Käufer endgültig bestätigen)

(7)Maximalgewicht der Spirale:15,000Kg

2.PIpe Größenbereich

(1)OD:

1)Rundrohr: φ89-φ190 mm,

2) quadratische Röhre: 70X70-150X150 mm,

(2)Produktdicke:

1) Rundrohr:20,0-10,0 mm

2) quadratische und rechteckige Rohre:20,0-10,0 mm

(3) Länge:6-15 M

(4)Geschwindigkeit: 20 bis 50 m/min

3.PRoduct-Prozess

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.PPräzision des Produkts:

Toleranz für den Rohrausgang: ±0,1 mm

5.HF-Schweißleistung:

600 kW

Einführung der Hauptausrüstung

1.LFahrzeug

Der Ladewagen wird verwendet, um die Stahlspule von der Ladeposition zum Entwickler zu bringen.so dass das innere Loch der Stahlspule genau auf dem Mandrel des Uncoilers gesetzt wird, die Spannung des Entwicklers, zurück in die ursprüngliche Position drücken.

2.mit einem Mandel-HydraulikAusrollen

(1) Aufbau: Hydraulischer Entwickler mit einem Mandel

(2) Spezifikation

3.SMaschine für die Ausführung von Zugköpfen

Die Ausrüstung wird verwendet, um Blei-Stahlstreifen in ein ebeneres System zu bringen.

Es gibt Druckarm, Schaufelkopf Zusammensetzung.

4. PInch-Ebenenmachine

(1)Diese Maschine dient zur Ausgleichung des Stahlstreifens und des Endes und erleichtert das Scheren und Schweißen.

(2)Bereinigungsmotor: 15 kW

(3) Durchmesser der Zwickrolle: Φ210x900mm, Rollenmaterial: 40Cr,

(4) Durchmesser der Nivellierungsrolle: Φ160x900 mm, Rollenmaterial: 40Cr,

(5) Nivelationsbreite: 280 bis 600 mm

(6)Spitzen-/Ebenendicke:20,0-10,0 mm

(7) Klemm-/Ebeneinstellgeschwindigkeit: 0-11M/Min.

5. Halbautomatische Schere und Schweißmaschine

(1) Verwendung zum Scheren und Schweißen des Stahlstreifenkopfes und -endes, um ein kontinuierliches Rohrwerk zu gewährleisten.

(2) Stahlstreifenstärke: 2,0-10,0 mm

(3) Stahlstreifenbreite: 280-600 mm

(4) Stahlstreifenfestigkeit:

δs Leistungspunkt ≤345Mpa δb Zugfestigkeit ≤610Mpa

(5)Schnittart: hydraulisch

(6)Kompressart: hydraulisch

(7)Schweißart: Schweiß durch Motorisierung

(8)Marke: Shanghai Co2 Schweißer

(9)Hydraulischer Arbeitsdruck:10Mpa

(10) Blattmaterial: H13

6.HHorizontale Akkumulatoren

(1) Diese Maschine befindet sich zwischen dem Schießschweißer und dem Träger (Formgrößenmaschine) und wird verwendet, nachdem eine Rolle von Streifenstahl aufgebraucht ist, bevor die nächste Streifenrolle aus der Entwicklung hergestellt wird.Scheren und Butt-Schweißen Zeit, um sicherzustellen, dass der Gastgeber (Forming Größen-Mühle) kontinuierliche Produktion und speichern genügend Streifen Stahl.

(2)Motorenmarke: WANGPAI

(3)Diese Einheit umfaßt vor alleminDruck- und Trägermaterialvorrichtung,Akkumulatormontage,Abtransport-Einheit,elektrische Steuerungseinheit.

1)PRes & Carry-Material-Gerät

Druck- und Trägermaterialvorrichtung: Es umfasst hauptsächlich Rahmen, Elektromotor, Bremseinheit, Kreisrichtung, Übertragung der Kraftachse der Verringerung der Geschwindigkeit, Druck- und Trägerrolle,Druckluftsystem der Führerrolle, überprüfte Geschwindigkeitseinheit; sie kann den Stahlstreifen an den Akkumulator liefern und die Durchschnittszeiten überträgt sie die Übertragungsgeschwindigkeitsinformationen an das elektrische Steuerungssystem,Wenn wir verlangen, dass Sie aufhören, bringen Sie das Material zu dieser Einheit., wird es aufhören zu rollen, um den Elektromotor und drücken & tragen Material rollen durch die Pause, und auch die Geschwindigkeit anpassen könnte, um den Elektromotor zu tragen und die Einheit tragen Material Geschwindigkeit.

2) Akkumulatorrahmenbaugruppe

Akkumulatorrahmenbaugruppe: umfasst den Elektromotor, den Rahmen, die Innenkreisrolle, die Außenkreisrolle und die Druckrolle.Es kann verwendet werden, um das Streifen-Stahlmaterial von der Press- und Träger-Einheit zu lagern und es könnte aus der Zentralausgabe-Materialrolle gezogen werden..

3)Ausweismaterialvorrichtung

Materialvorrichtung zur Ableitung: Umfassen Rahmen, Führungsrichtung Rollen, Führung Rollen von hohen oder niedrigeren Ort.Es kann die Streifen Stahl zu Formen-System tragen und senden Sie die Durchführung Material Geschwindigkeit Informationen an elektrische Steuerung.

(4)SBesonders:

1)Durchmesser: 12000 mm

2)Dicke Stahlspule:2.0-10.0 mm; Breite: 280-600 mm

3)Fahrgeschwindigkeit des Fördermaterials:Vmax=100-120 m/min

4) Motorenleistung: Gleichstrom 90 kW Z4-200-31 (Hersteller:WANGPAI)

5) Leistung des Motorkörpers des Akkumulators: AC 11KWX16

6) Speicherlänge: 500-1000 Meter

• FVerarbeitungs- und Vergrößerungsanlage

1)Rohformung(Ausfall, Cluster)

Flachrolle, Fütterung, Fütterung, fünf Rollen passive Nivellierung,HHorizontal,HHorizontal, vertikal, HHorizontal, vertikal,HHorizontal, vertikal, vertikal, vertikal

2)Veredelung (Finalpass)

HHorizontal, vertikal,HHorizontal, vertikal,HHorizontal, vertikal

3)Schweißarbeitstisch

Führungsrolle, Vier-Rolle-Squeeze, mechanische Schaberei, Polierrolle.

4 CWasserfläche

5)Größenstiller

vertikal,SIX Universalständer- Ich weiß nicht.TWo ist der Truthahn?

8.Frässägen

1.1 Rohrmaterial:Q235,Q355

1.2Runde: 89-190 mm, Dicke:2.0-10 mm

Quadrat: 89-190 mm,Dicke:2.0-10 mm

1.3 Höchstgeschwindigkeit der Leitung: 50 m/min (Schnittlänge 9 m, Rohr-OD F70 mm und Wandstärke 3,0 mm)

1.4 Produktionsrichtung der Rohrleitung:

1.5Linienhöhe:

Die Höhe vom Boden bis zum Boden des Rohres: mm

Die Höhe von der Oberfläche des Größenbauteils, auf dem die Geschwindigkeitsmessvorrichtung eingebaut wird, bis zum Boden des Rohres:

Größe des Ortes, an dem die Geschwindigkeitsmesserolle eingebaut wird:

1.6Rohrschneidlänge: 6000-15000 mm

1.7 Schneidgenauigkeit: ±2 mm (Anforderung an die Instabilität der Liniengeschwindigkeit bei Walzmaschinen≤2%)

1.8Quantität der Burrs: Max: 0,2 mm

2.1 Annahme von Servomotoren.

10.600 kWHHochfrequenzschweißer:sZhejiang)
