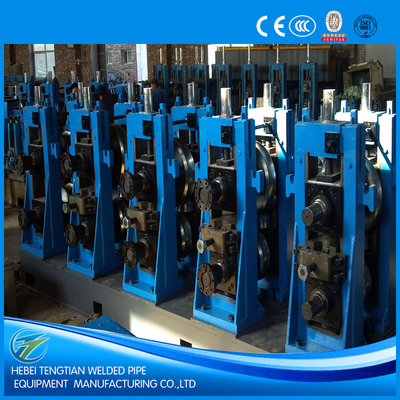

Verzinkte Stahlrohre Fräsen hf-Rohrmühle Schweißmaschine mit FFX-Formtechnologie

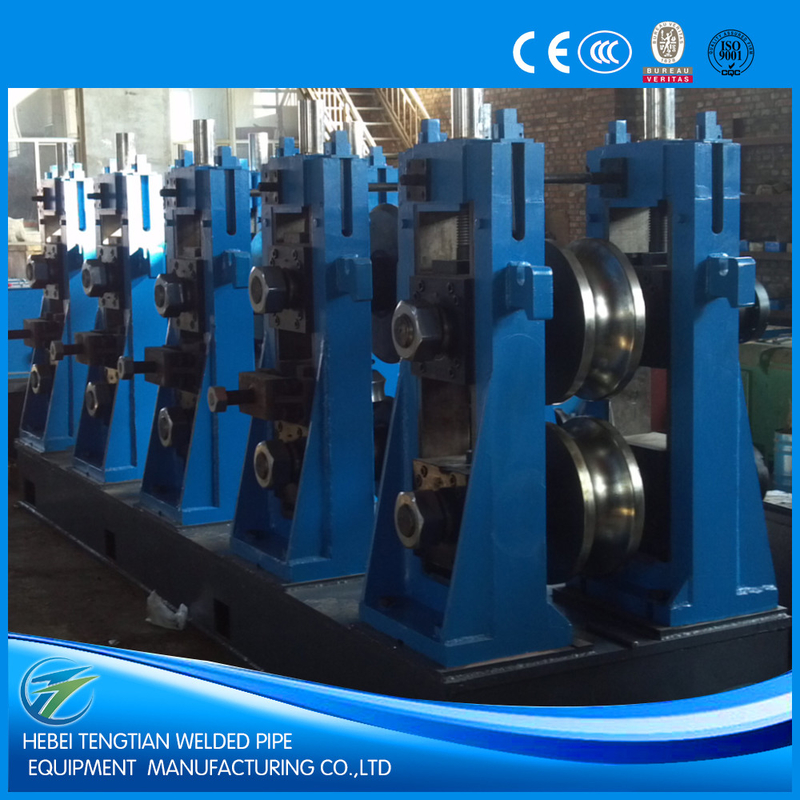

ERW273 Hochpräzisionsmaschine zur Herstellung von Rohrmühlen

Diese Linie wird verwendet, um geschweißtes Stahlrohr von Φ114mm-Φ273mm mit einer Wandstärke von 2,0mm-10,0mm herzustellen, kann Quadratrohr 60 * 60 - 200 * 200mm produzieren.
Nachdem wir die fortschrittliche Rohrherstellungstechnologie aus dem Ausland und im Inland absorbiert hatten,Wir haben eine innovative Produktionslinie entwickelt, und jede einzelne Einheit der Produktionslinie ist nicht nur wirtschaftlich, sondern auch praktisch..


Kurze Einführung in die ERW-Rohr- und Rohrfabrik

• Die ERW-Rohr- und Rohrmühle ist eine Maschinenreihe, die Längsschweißrohre und Rohre mit Stahlstreifen einer bestimmten Breite herstellt.
• Er beginnt damit, die geschnittenen Stahlspule zu Stahlstreifen zu entspulen und zu flach zu machen.
• Die flachen Stahlstreifen werden dann in die Formmaschine eingesetzt und das Rollen-Tolling in der Maschine rollt den Streifen in eine runde Rohrform.
• Die gewalzten Streifen werden dann in die Schweißbox geschickt, wo das Rohr mit einem Hochfrequenz-Festschweißgerät geschweißt wird.
• Die geschweißten Rohre werden in einer Größenmaschine nach der erwarteten Form oder Größe geformt und schließlich in die gewünschte Länge geschnitten und gebündelt.


Produktvorteil:

1. Hohe Präzision
   Zwischen Level-Rollersprüngen 0.01,zwischen Rahmen und Gleitweite ≤ 0.02, Rahmen vertikaler Grad ≤0.05, jeder Parallelgrad des Rahmens ≤ 0.1Durchmesser und Rundheitsfehler von Stahlrohren ≤ 0.08
2. Japanische Technologie nutzen, um ausländische Kunden, die die hohe Genauigkeit benötigen, zu befriedigen
3. Planbare Verwendung der Wurm-Gang und Wurm Anpassung, die Anpassung Präzision ist hoch, Energie genau
4. Die Schraubnarbe kann 3D-Anpassung angepasst werden, Schrauber kann entlang des Stahlkreises ± 20 ° Drehung.
5. Rund wird quadratisch ist türkischer Kopf Schub quadratisch, kann das Schimmelgewicht reduzieren, bilden stabile, einheitliche R-Winkel.
6. Steigern Sie die Welle, erhöhen Sie den Nylon-Dämpferblock, reduzieren Sie den Aufprall auf die Welle und das Lager.

Herstellungsprozess
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Spezifikationen:
1. Rohstoff










2. Produktionsbereich:


3H.F. Welder:GGP800Kw Hochfrequenzschweißmaschine für Festkörper
4Linie Geschwindigkeit:Max.40 m/min
5. Rohrlänge: 6-12 m
6- Schnittgenauigkeit:±3 mm
7. Installierte elektrische Leistung:ca. 1000 kW
8. Größe der gesamten Linie:etwa 100x12m



Als CE & ISO9001:2008 zertifizierter Rohrmaschinenhersteller und -lieferant in China.Morrcco, Kasachstan, Usbekistan, Tadschikistan, Syrien, Iran, Irak, Mexiko, Sri Lanka, Pakistan, Thailand, Vietnam und andere über 30 Länder.
