CRC-Schnittmaschine für Blechstahl 25 Streifen Mittellinie-Steuerung ISO-Zertifizierung
Produktspezifikationen
| Eigenschaft |
Wert |
| Material |
HRC, CRC, Verzinktes Stahlblech |
| Spannung |
220/380/415/420/440V |
| Mühlgeschwindigkeit |
Maximal 120 m/min |
| Gewährleistung |
1 Jahr |
| Material der Klinge |
SKD11 |
| Toleranz für die Breite |
+/- 0,05 mm |
| Kontrolle |
PLC |
| Dienstleistungen nach dem Verkauf |
Ingenieure für die Auslandservice von Maschinen |
| Max. Schnittstreifen |
25 Streifen |
| Gewicht der Spirale |
Maximal 30 Tonnen. |
Beschreibung des Produkts

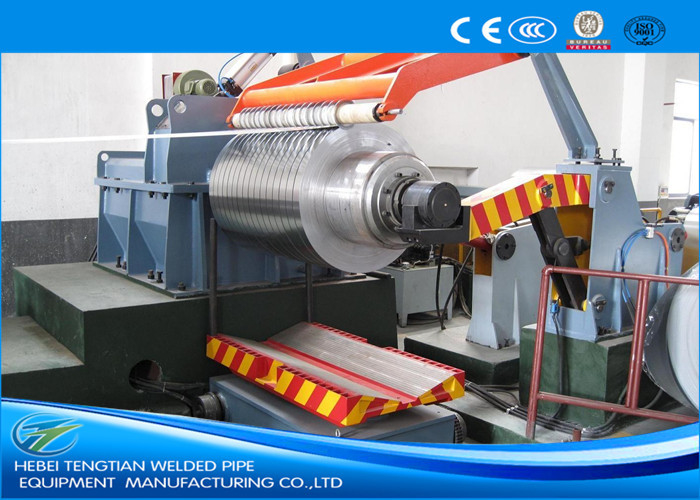

ZJ-(0.4 √ 4) ×1600 mm Vollautomatische Hochpräzisions-Hochgeschwindigkeits-Hochgeschwindigkeits-HRC-CRC-Stahlschneidmaschine
Diese dünne Blechschneiderei, auch Metallspulen-Schneiderei genannt, ist eine Produktionslinie, die dazu bestimmt ist, Hauptspulen in kleinere Spulen mit bestimmten Breiten zu zerlegen.Das System besteht aus mehreren Komponenten, die harmonisch für einen effizienten Betrieb arbeiten.
Wesentliche Merkmale
- Speziell auf Kundenanforderungen zugeschnittene Produktionslinien
- Flexible Konfiguration mit Ein- oder Doppelmandel-Uncoileroptionen
- Präzisionskontrolle der Mittellinie für das präzise Schneiden von dünnen Materialien
- Maßnahmen zum Oberflächenschutz für empfindliche Materialien wie Edelstahl
- Fortgeschrittene hydraulische Systemkonstruktion für eine optimale Leistung
- Hochwertige Komponenten von seriösen Lieferanten
- Strenge Qualitätskontrolle während des gesamten Herstellungsprozesses
- Wettbewerbsfähige Preise durch effizientes Produktionsmanagement
- Auswahl von Wechselstrom- oder Gleichstromantriebssystemen
- Umfassende Sicherheitsvorrichtungen einschließlich Notstopp
Arbeitsprozess
Die vollständige Betriebsfolge umfasst: Spulenbeladen → Doppelmandel-Entwickler → Spulenkopfzufuhr, Pressen und Schaufeln → Doppelwalz-Spitzenzufuhr, five-roller leveling → End-cutting → Hole Accumulator(1) → Strip-aligning → Disc shearing → Scrap reeling → Hole Accumulator(2) → Pre-separator/Tensioner/length-measuring roller → Recoiling/Coils press & separator → Coils-discharging → Hydraulic control → Electric control.
Technische Parameter
Zubereitungen für die Herstellung von Spulen:HRC, CRC, GI, PPGI, ST37, ST52
Banddicke:(0,4-4) mm
Max. Streifenbreite:1600 mm
Spulen-ID:≥ Φ508 mm
Spulen-OD:Φ2000 mm
Max. Gewicht der Spule:30000Kg
Slittermotor:90 kW Gleichstrommotor
Schnittwelle:F220 x 1650 mm
mit einer Breite von nicht mehr als 30 mmID220mm x OD330mm x 10mm, 6CrW2Si
Trennscheibe:ID85 x OD210mm x 6mm, 65Mn
Spannungssystem:Filtrierte Wolle, die sich um Holzplatten wickelt
Rückschleifer:F508 x 1700 mm
Motor der Rückschleifer:110 kW Gleichstrommotor
Elektrische Steuerung:Eurotherm 590 Gleichstromtriebschrank plus Steuerungen
Schnittgeschwindigkeit:max. 100 m/min, einstellbar
Spezifikationen des Modells
| Modell |
Stärke |
Breite |
Gewicht der Spirale |
Fertiggeschlitzte Schlitzbreite |
Maximale Schneidgeschwindigkeit |
| JY-1 x 600 |
0.2-1 mm |
100 bis 600 mm |
Maximal 8T |
Min. 20 mm |
120 m/min |
| JY-2 x 1300 |
0.3-2 mm |
300 bis 1300 mm |
Maximal 15T |
Min. 25 mm |
150 m/min |
| JY-3 x 1600 |
0.3-3 mm |
500 bis 1600 mm |
Maximal 20T |
Min 25 mm |
120 m/min |
| JY-4 x 1600 |
0.4-4mm |
500 bis 1600 mm |
Maximal 30T |
Min 30 mm |
120 m/min |
Anmerkung: Die Daten im Formular dienen als allgemeine Referenz. Wir entwerfen und fertigen jede Linie nach den spezifischen Anforderungen des Kunden und gewährleisten so eine optimale Leistung für jede Anwendung.
Unsere Schneidmaschinen sind vollständig anpassbar. Geben Sie uns Ihre spezifischen Parameter und Anforderungen an, und wir entwerfen eine maßgeschneiderte Maschinenlösung für Ihren Betrieb.
