| Name: | Hochpräzisionsmaschine zum Schneiden von Metallblechen/Streifen | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Material der Klinge: | SKD11 | Breitentoleranz: | +/- 0,05 mm |
| Kontrolle: | PLC | Dienstleistungen nach dem Verkauf: | Ingenieure zur Verfügung, um Maschinen im Ausland zu bedienen |
| Max. Schnittstreifen: | 25 Streifen | Gewicht der Spirale: | Maximal 30 Tonnen. |
| Breite der Spule: | 800-2000mm | Dickenbereich: | 3 bis 10 mm |
| Hervorheben: | Längsteilanlage Machine,Streifentrennsäge |
||

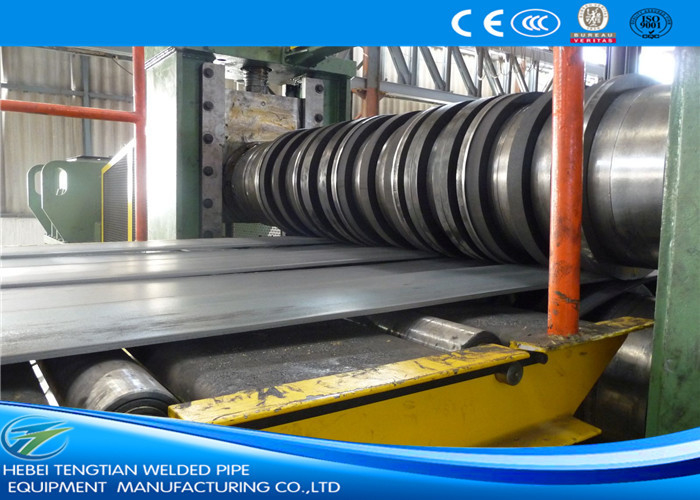

Hochpräzisionsmaschine zum Schneiden von Metallblechen/Streifen
Einleitung:
Kapazität der mittleren Dicke Stahlspule Schneidlinie wird hauptsächlich verwendet, um Stahlspule mit einer Dicke von 0,6 ~ 5 mm, 1 ~ 6 mm, 2-8 mm oder 3 ~ 10 mm zu schneiden.800~1800mm oder 800~2000mm in schmalere BabyspulpenDieser Stahlschneider wird weit verbreitet für die Prüfung von Stahlstreifen für Kaltwalzwerke, Schweißrohrwerke, Rollenformmaschinen usw. verwendet.
Vorteile und Merkmale:
1Gewicht von Stahlspulen mittlerer Dicke mit einem Gewicht von normalerweise bis zu etwa 30 Tonnen, in diesem Fall ist ein doppelter Mandelentwickler erforderlich, um so schwere Spulen zu beladen.Doppelmandrel-Decoiler kann in drei Stufen für drei Arten von internationalen Standard-Innendiameter-Spulen Φ508mm hergestellt werden, Φ610mm, Φ760mm. GleichzeitigDoppel-Mandel-Decoiler können doppelte Zapfen ohne Stufen sein, die eine breite Palette verschiedener ID-Spulen von Φ480-800mm für die spezielle Stahlschneidmaschine unterstützen und entspulen können.
Arbeitsprozess:
Beförderung der Spirale ∆ Entwickler mit Doppelmandel ∆ Beförderung mit Spirale, Pressen und Schaufeln ∆ Beförderung mit Doppelwalzen, five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control
Haupttechnischer Parameter
Material der Spulen: Kohlenstoffstahl, Farbstahl, verzinkter Stahl usw.
Banddicke: (3~10) mm
Bandbreite: 800 bis 2000 mm
Stahlspalter Innerer Durchmesser der Spulen: ≥ Φ508 mm
Max. Außendurchmesser der Spulen: Φ2000 mm
Maschine zum Schneiden von Stahl Max. Spulengewicht: 35000 kg
Material der Nivellierungswalze: 40Cr
Stahlspaltwelle: Φ300 x 2050 mm
Material des Scheibenschneiders: 6CrW2Si, HRC 55-58
Maschine zum Schneiden von Stahl Spindel: Φ610×2100mm
Schnittgeschwindigkeit: (0~60) m/min, einstellbar
Vorteile und Eigenschaften unserer Spulen-Schneidmaschine:
1. Jede Produktionslinie (dünne Blechschneidlinie) ist streng nach den Anforderungen des Kunden konzipiert und gefertigt.Sicherstellen, dass der gesamte Metallspulen-Slitter kompakt ist, glatt, fest und einfach zu bedienen.
2Es gibt ein oder zwei Loch-Akkumulatoren in der mittleren Dicke Spulen Schneidlinie, die von der Mindestdicke, Schneidgeschwindigkeit, etc. Faktoren abhängt.Eine Grube Akkumulator liegt immer nach Slitter und vor Spannung.
3. Gemäß Funktionen und Festigkeitsanforderung jeder Stahlschneider-Einheit nehmen wir eine geeignete Struktur an und verwenden geeignetes und ausreichendes Material, um jede Stahlspule-Schneider-Line-Einheit herzustellen.
4. Gutes Material und präzise Größen von Scheibenmesser, Abstandsstellen und Gummiringen auf der Schneidwelle für unsere Stahlschneidmaschine können kleine Burrs, kleine Cambers sicherstellen ((± 0,10 mm/m),keine Klebrigkeit für Messer und präzise Schlitzbreite ((+/-0.05 mm).
5Der Randschrottreiler unseres Stahlschneiders verwendet einen Drehmomentmotor, um sicherzustellen, dass sich der Windrand gleichmäßig und synchron auflöst.
6. Um die Scheibenmesser schnell zu wechseln, kann ein doppelter Stahlschneider gewählt werden. Wenn eine Stahlschneidermaschine arbeitet, können die Arbeiter Messer auf den anderen Schneider montieren,Dann wechseln Sie einfach die Standorte von zwei Stahlspulen Schneidlinie, um die Arbeit fortzusetzen.
7Auf jeder Ausrüstung werden nachfolgend nach jedem Loch-Akkumulator doppelte Druckwalzen installiert, falls der Streifenkopf während der Zufuhr des Streifenkopfes durch die Stahlspulen-Schneidleitung in ein Loch fällt.
8. Spulen trennen & Drücken-unter Halterung ist auf Rückschub installiert, hydraulisch angetrieben, drücken Sie auf Rückschubblock fest und bewegen sich automatisch nach oben, während Rückschub Durchmesser größer wird.
Die Schneidmaschine wird normalerweise nach den Anforderungen des Kunden angepasst, solange Sie uns die Parameter und Anforderungen zur Verfügung stellen.und dann haben wir für Sie eine geeignete Maschinen-Ausrüstung Schema entworfen.
Einzelheiten von Steel Slitter:
| Modell | Stärke | Breite | Gewicht der Spirale | Fertiggeschlitzte Schlitzbreite | Maximale Schneidgeschwindigkeit |
| ZJ-5 x 1500 | 0.6-5 mm | 500 bis 1500 mm | Maximal 30T | Min. 40 mm | 80 m/min |
| ZJ-6 x 1600 | 1 bis 6 mm | 600 bis 1600 mm | Maximal 30T | Min. 50 mm | 70 m/min |
| ZJ-8 x 1800 | 2 bis 8 mm | 600 bis 1800 mm | Maximal 35T | Min 50 mm | 80 m/min |
| ZJ-10 x 2000 | 3 bis 10 mm | 800 bis 2000 mm | Maximal 35T | Min 60 mm | 60 m/min |
| Anmerkung: Die Daten in dem Formular sind nur als Referenz nach allgemeinen Bandbreiten, wir entwerfen und fertigen immer jede Stahlschneidmaschine nach den spezifischen Anforderungen jedes Kunden,So kann jeder Kunde seine eigene Linie von uns kaufen. | |||||
