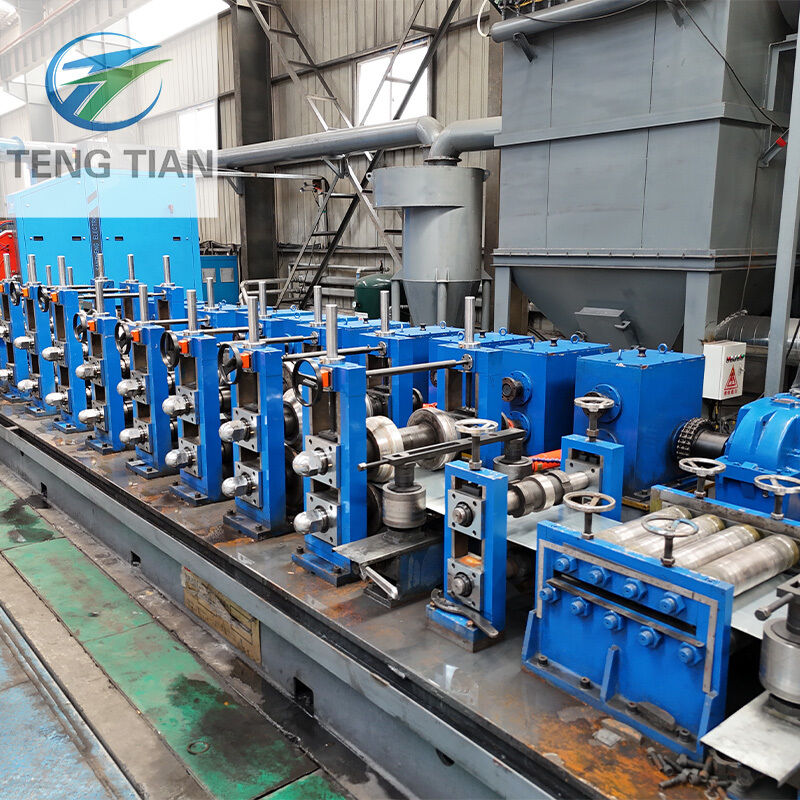

Maschine zur Herstellung von Stahlrohren mit einer Dicke von 1 bis 5 mm
Produktspezifikationen
| Attribut | Wert |
|---|
| Produktname | CE-Zertifizierung Automatische Linie für Stahlrohrherstellungsmaschinen |
| Dickenbereich | 1,0 - 5,0 mm |
| Kundendienst | Ingenieure stehen für den Service im Ausland zur Verfügung |
| Schnittgeschwindigkeit | 0-100 m/min |
| Material | HRC; CRC; GI; FARBSTAHL |
Produktbeschreibung
Die automatische Produktionslinie für Stahlrohre mit CE-Zertifizierung dient zum Abwickeln und Nivellieren von Spulenbändern und zum anschließenden Scheren dieser Bänder auf bestimmte Längen mit Geschwindigkeiten von bis zu 100 m/min. Diese leistungsstarke Cut-to-Length-Maschine (CTL) ist ideal für die präzise und effiziente Bearbeitung dünner Bleche oder Coils.
Systemkomponenten
Das ISO9001-zertifizierte System umfasst: Coil-Ladewagen, Einzeldorn-Abwickelhaspel, Coil-Kopf-Führung, Press- und Schaufelausrüstung, Andruckwalze und Nivelliermaschine, Lochspeicher, Seitenführung, Feinnivellierungs- und Längenfixiermaschine, pneumatisch-mechanische Schermaschine, Lieferband, Stapelhalterung, Auf-Ab-Hubtisch, Ausfahrwagen, Hydrauliksystem und elektrisches Steuerungssystem.
Technische Fähigkeiten
Die Hochgeschwindigkeits-CTL-Maschine verarbeitet Stahlspulen mit einer Dicke von 0,2 bis 5 mm und mit anpassbaren Breiten- und Längenspezifikationen, um den Kundenanforderungen gerecht zu werden.
Hauptmerkmale und Vorteile
- Hohe Geschwindigkeit und hohe Präzision:Betrieb mit bis zu 100 m/min (25–30 Stück/min für 2000-mm-Bleche). Präzisionsstufen: ±1 mm/m² für Nivellierung, ±0,5 mm/m für Blattlänge, ±0,5 mm/m für Diagonallänge.
- Optimiertes Abwickeln:Einzeldorn-Abwickelhaspel-Design (Ausleger) für die effiziente Verarbeitung leichterer Coils.
- Präzisionsnivellierung:Wissenschaftlich berechnete Richtwalzendurchmesser sorgen für perfekt ebene Stahlbleche.
- Automatisiertes Stapeln:Integrierte Stapelhalterung ordnet fertige Bleche automatisch.
- Oberflächenschutz:Der Lochakkumulator zwischen den Nivellierungsstufen sichert die Blechqualität und sorgt gleichzeitig für die Synchronisierung.
Modellspezifikationen
| NEIN. | Modell | Rohrgröße | Dicke | Geschwindigkeit (m/min) | Kapazität (KW) | HF (KW) | Fläche (LxB in Metern) |
|---|
| 1 | HG20 | ø8 - ø20 mm | 0,3 - 1,5 mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0,4 - 2,0 mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0,7 -2,5 mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0,9 - 3,0 mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1 - 4 mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1 - 4,5 mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1,5 -5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 mm | 1,5 - 5,5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2 - 6 mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4 - 14 mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16 mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 mm | 5 - 18 mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5 - 18 mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5 - 20 mm | 5 - 20 | 4300 | 1800 | 300*24 |
1.) Wir schicken den Techniker zur Installation und schulen Ihre Mitarbeiter in der richtigen Bedienung dieser Maschine.
2.) Garantieteam
Ein Jahr Qualitätsgarantie, lebenslange Reparaturgarantie. Innerhalb der Qualitätsgarantiezeit werden Reparaturteile kostenlos zur Verfügung gestellt, mit Ausnahme von Fehlern, die auf menschliches Versagen zurückzuführen sind. Nach Ablauf der Qualitätsgarantiezeit berechnen wir nur noch die Kosten für die Ersatzteile.
3.) Wir bieten den Vorverkaufs- und Nachverkaufsservice.
Vorverkaufsservice: Werkstattdesign und Produktionsausgabedesign
Kundendienst: Installation und Schulung sowie der qualifizierte Ingenieur für die Arbeit.
4.) Wir können den Ingenieur auch mehrere Monate oder ein Jahr für Sie arbeiten lassen. Der Ingenieur hilft Ihnen dabei, die Leistung zu verbessern, den Abfall zu reduzieren und die Kosten zu senken.
5.) Wir liefern das Vorverkaufsservice-Design für das gesamte Projekt zur Herstellung von Edelstahlrohren/Kohlenstoffstahlrohren.
6.) Wir übernehmen die Verladung und den Versand
F1: Sind Sie Hersteller oder Handelsunternehmen?
A1: Wir sind Hersteller mit mehr als 20 Jahren Erfahrung.
F2: Was ist die maximale Rohrgröße, die Sie überhaupt produzieren?
A2: Maximaler Durchmesser 630 mm
F3: Kann ich die Maschinenlinie Ihres Kunden besuchen?
A3: Ja, aber ich muss zuerst die Zustimmung meines Kunden einholen.
F4: Was sind Ihre Maschinenvorteile?
A4: Enthält vollautomatisches, direkt formendes Quadrat, Share-Walzen. Schnellwechselsystem
F5: Wie kann ich das Angebot erhalten?
A5: Bitte senden Sie uns Ihre Anforderungen an Rohrgröße und -dicke.
