Volle automatische Stahltrennsäge-elektrisches Steuerjustierbare Geschwindigkeit

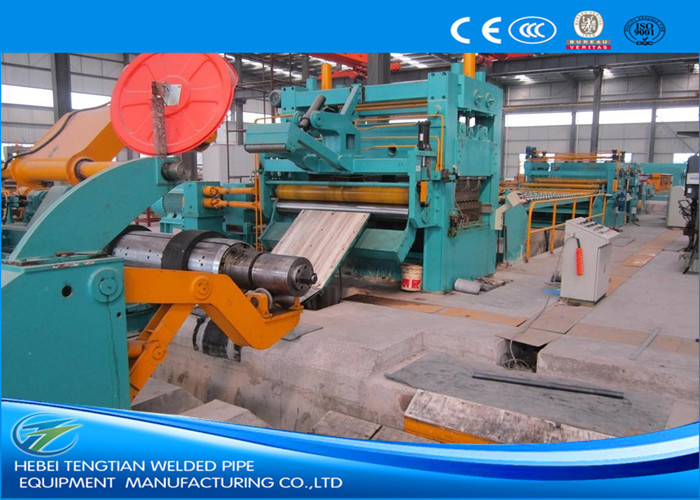

ZJ- (3-12) ×1800mm voll automatische warm gewalzte Stahlspulentrennsäge hoher Präzision

Einleitung:
Diese starke Platte, welche die Linie, auch genannt Metallspulenslitter aufschlitzt, ist in der Lage, starke Stahlvorlagenspule in kleine Babyspulen aufzuschlitzen. Die starke Spule, die Linie aufschlitzt, wird aus verfasst: Bespulungsauto, doppeltes Dorngroßlast uncoiler, Spule-köpfiger Führer der Portalart, Presse- und Schaufelausrüstung, Doppelscheibe, die Zufuhr klemmen, Fünfrollenplanierer, Vornschneider, Rollentabelle, zentraler Ausrichtungstransport, Diskettenslitter, Schrottwinde, Lochakkumulator, vor--separator& Spanner, Portalart Spuletrennzeichen und presser, recoiler, Spule, die Auto entladen, hydraulische Steuerung und elektrische Steuerung.
Kapazität von den verschiedenen Modellen des starken Blattes Linien (Metallspulenslitter) aufschlitzend:
Streifenstärke: (3~12) Millimeter, (4-16) Millimeter, (5~20) Millimeter;
Streifenbreite: 500-1800mm, 800~2000mm oder 1000~2200mm.

2. Doppeltes Kegeldorn decoiler, große Spulen wie 35T oder 40T nicht nur tragen, aber auch bequem für Pupin-Spule auf das decoiler.
3. hat Bespulungsauto Stützplattform mit twp drehbaren Rollen an den Randrändern, während Pupin-Spule auf Doppelkegel decoiler einerseits fest eine große Spule stützen; andererseits drehen sich Doppelscheiben auf Spulenautoplattform synchron mit decoiling Dorn.
4. erhöhen sich Stärke aller Rollen und Wellen mit Stahlstreifenstärke.
5. werden Doppel-Körperschrottwinden durch zwei Drehmomenterzeuger und zwei - Geschwindigkeitsreduzierer gefahren.
6. nimmt Zurückdrängenspanner des Metallspulenslitters oder das Blatt, das Linie aufschlitzt, Spannstruktur, die stabile Lieferung an und sogar Spannung der festen Fünfrolle für das Zurückdrängen.
7. ist Spulenschieber auf recoiler, zu den Stoßspulen installiert, welche heraus die Entladung verweilen, aufschlitzte Spulen.
8. fahren Wechselstrommotoren und Geschwindigkeitsreduzierer Klemmezufuhr- u. Fünfrollenplanierer und Fünfrollenspanner, während DC-Motoren u. Geschwindigkeitsreduzierer Slitter und recoiler fahren.
9. die elektrische Steuerung der Spulentrennsäge: Drehzahlregler Parker Eurotherm 590 + PLC-Steuerung.

Arbeitsprozeß:
Bespulung — Doppel-Dorn uncoiler — Spule-Kopf-Fütterung, Presse u. — einziehende Doppelscheibeklemme, Fünfrollenplanieren — Ende-Ausschnitt schaufelnd — Loch-Akkumulator (1) — Streifen-Anpassungs— Diskettenscheren — Schrott-wirbelnder — Loch-Akkumulator (2) — Vorabscheider/Spanner/Rolle Länge-messend — Zurückdrängen/Spulenpresse u. -trennzeichen — Spule-Entladung — hydraulische Steuerung — der elektrischen Steuerung



Technischer hauptsächlichparameter
Material von Spulen: HR-/CRKohlenstoffstahl, galvanisierte Platte, farbige Stahlplatte etc.
Metallspulen-Slitter-Streifenstärke: (3~12) Millimeter
Spulen-Trennsäge-Streifenbreite: 500~1800mm
Max.coil-Gewicht: 35000kgs
Durchmesser des Planierens von Rollen u. von Spannrolle: Φ210
Metallspulen-Slitter-Durchmesser der Slitterwelle: Φ300
Scheibenschneider: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Durchmesser von recoiler Block: Φ610mm
Trennen von Disketten: 65Mn, OD250 x ID95 x T10/20mm
Spulen-Trennsäge DC-Motoren für Slitter und recoiler: 160KW, 200KW.
Metallspulen-Slittergeschwindigkeit: (0~50) m/min, justierbar

Linie Maschine aufzuschlitzen ist normalerweise wird besonders angefertigt entsprechend den Anforderungen des Kunden, solange Sie Parameter und Anforderungen für uns zur Verfügung stellen, und dann entwarfen wir für Sie einen passenden Maschinerieausrüstungsentwurf.
