ERW Rohrschweißanlage Stahlrohrherstellungsmaschine 21-63mm Durchmesser
Produktspezifikationen
| Attribut |
Wert |
| Einstellungsart |
Über Schneckengetriebe |
| Schneckengetriebe |
Max. 80m/min |
| Schneidsäge |
Reibschneidsäge |
| Rohrdurchmesser |
21 - 63mm |
| Max. Dicke für Vierkantrohr |
0,8-3,0mm |
| Rollenmaterial |
Cr12/SKD11 |
Produktübersicht
Reliantt bietet 30 Standardmodelle für Durchmesser von 8 mm (3/8 Zoll) bis 273 mm (10 Zoll) mit Wandstärken von 0,3 mm bis 12,7 mm. Kundenspezifische Maschinen sind verfügbar.
Geeignete Materialien: Kohlenstoffstahlspule, verzinkte Stahlspule
Anwendungen
- Wasserrohre
- Heizungsrohre
- Niederdruck-Prozessleitungen
- Brandbekämpfungsleitungen
- Abwasserrohre
- Stahlgerüstrohre
- Rohre zum Schutz von Kabeln und Drähten
- Stützrohre für Tragwerke
- Industrielle Stahlrohre
- Dekorationsrohre
- Öl- und Gasrohre
Produktionsprozessablauf
Schlitzspule → Abwickler → Schweiß- und Stumpfschweißmaschine → Lager/Speicher → Formgebung → Schweißen → Kühlung → Kalibrierung → Schneidsäge → Auslauftisch → Fertigstellung → Rohrsammlung und Verpackung
Grundkomponenten & Arbeitsablauf

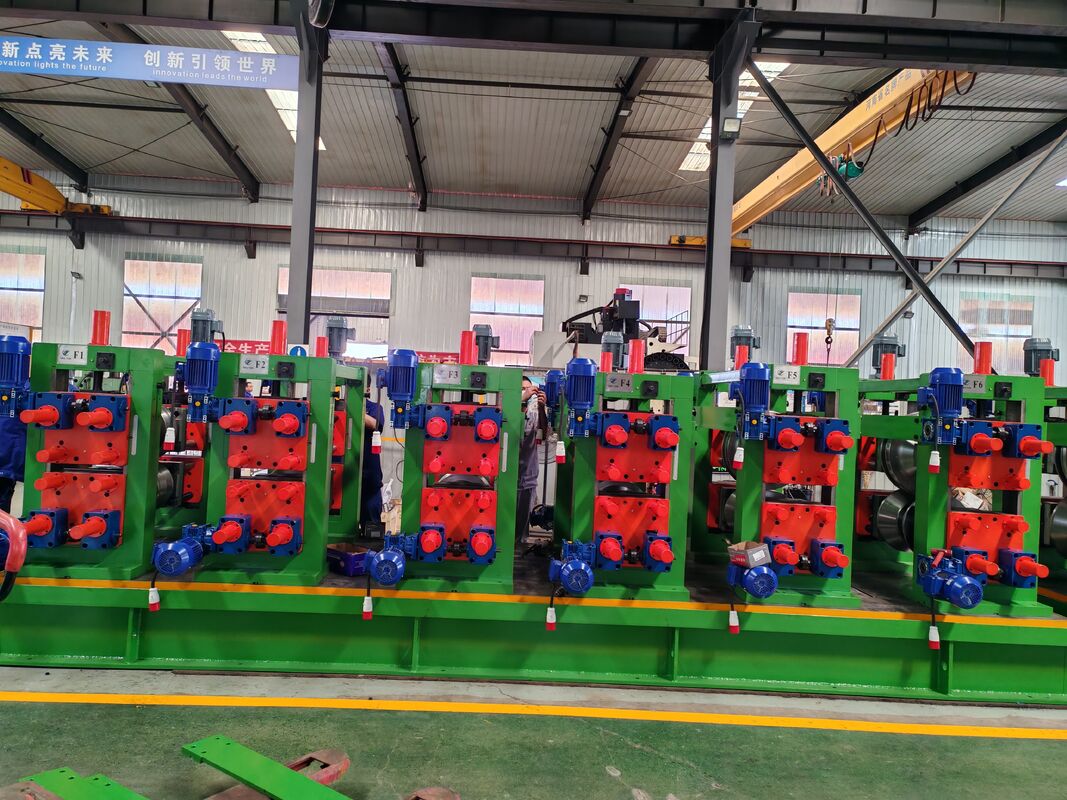

Abwickler → Schweiß- und Stumpfschweißmaschine → Vertikaler Speicher → Form-, Schweiß-, Kalibrierungsmaschine → Computer-Schneidsäge → Auslauftisch
Verfügbare Standardmodelle
| Modell |
Durchmesserbereich |
Rohrdicke |
Liniengeschwindigkeit (m/min) |
| HG20 |
8-25,4mm |
0,3-1,2mm |
120 |
| HG32 |
10-32mm |
1,4-1,5mm |
120 |
| HG50 |
16-76mm |
0,7-2,5mm |
30-120 |
| HG76 |
25-76mm |
1-4mm |
30-100 |
| HG89 |
32-89mm |
1-4,5mm |
30-80 |
| HG114 |
45-114mm |
1,5-5,0mm |
30-60 |
Lieferumfang
- Maschineninstallation & Probelauf
- Schulung der Bediener
- Technische Dokumentation (Englisch)
- Kundenspezifische Rollen nach Kundenspezifikation erhältlich
Technische Spezifikationen
- Material: Cr12
- Rohmaterial: Kohlenstoffarmer Stahl
- Stahlbanddicke: 1,0-3,5mm
- Stahlbandbreite: 60-240mm
- Spulenabmessungen: Φ450-Φ550mm (Innendurchmesser), Φ800-Φ1200mm (Außendurchmesser)
- Max. Spulengewicht: 2500kg
Unsere Dienstleistungen
- Vor-Ort-Installation und Schulung der Bediener
- 1 Jahr Garantie mit lebenslanger technischer Unterstützung
- Vorverkauf-Beratung einschließlich Werkstattplanung
- Option für erweiterte technische Unterstützung (Monate bis 1 Jahr)
- Komplette Projektplanungsdienste
- Unterstützung beim Versand und Verladen
Hinweis: Der Käufer ist für Fundamentarbeiten, Anschluss an Versorgungsleitungen und Verbrauchsmaterialien verantwortlich. Seetüchtige Verpackung im Lieferumfang enthalten, Lieferung 45 Tage nach Zahlungseingang.
1.) Wir senden den Ingenieur für die Installation und Schulung Ihrer Mitarbeiter, wie diese Maschine korrekt bedient wird.
2.) Garantie-Team
Ein Jahr Qualitätsgarantie, lebenslange Reparatur. Innerhalb der Garantiezeit werden Ersatzteile kostenlos zur Verfügung gestellt, außer bei Ausfällen, die durch menschliches Versagen verursacht wurden. Nach Ablauf der Garantiezeit werden nur die Kosten für Ersatzteile berechnet.
3.) Wir bieten Vorverkaufs- und Nachverkaufsdienste an.
Vorverkaufsservice: Werkstattplanung und Produktionsauslegungsplanung
Nachverkaufsservice: Installation und Schulung sowie qualifizierte Ingenieure für die Arbeit.
4.) Wir können auch Ingenieure schicken, die mehrere Monate oder 1 Jahr für Sie arbeiten. Der Ingenieur hilft Ihnen, die Leistung zu steigern, Abfall zu reduzieren und die Kosten zu senken.
5.) Wir bieten Vorverkaufsservice - Design für das gesamte Projekt zur Herstellung von Edelstahlrohren/Kohlenstoffstahlrohren.
6.) Wir sind für das Verladen und den Versand verantwortlich
F1: Sind Sie Hersteller oder Handelsunternehmen?
A1: Wir sind Hersteller mit über 20 Jahren Erfahrung.
F2: Was ist die maximale Rohrgröße, die Sie jemals produziert haben?
A2: Max φ630mm
F3: Kann ich Ihre Kunden-Maschinenlinie besuchen?
A3: Ja, aber ich muss zuerst die Zustimmung meines Kunden einholen.
F4: Was sind die Vorteile Ihrer Maschine?
A4: Vollautomatisch, direkte Formgebung von Vierkantrohren, Teilrollen. Schnelles Wechselsystem
F5: Wie erhalte ich ein Angebot?
A5: Bitte senden Sie uns Ihre Anforderungen an Rohrgröße und Dicke.
