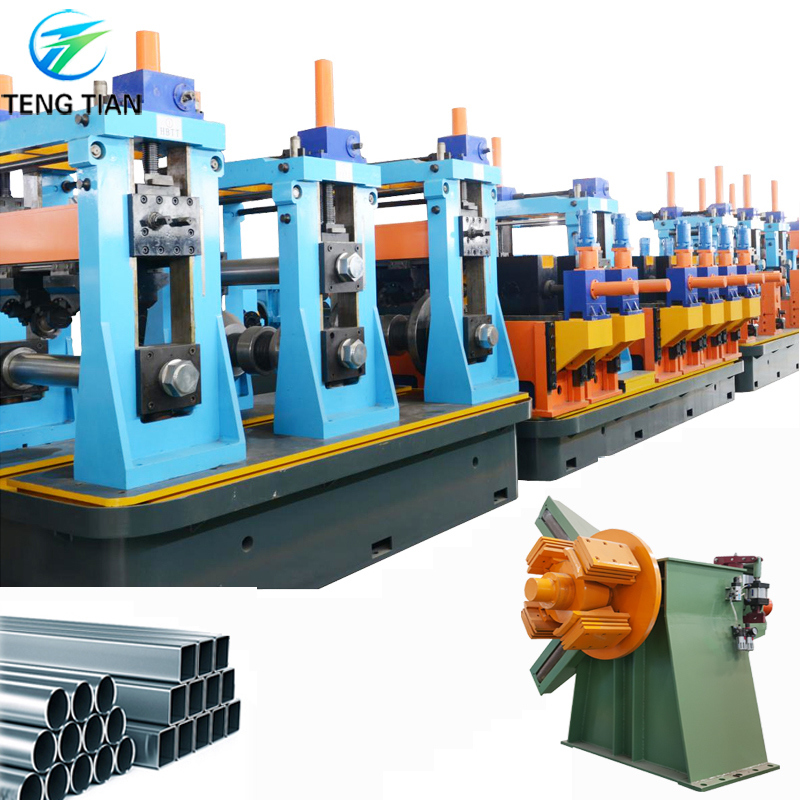

Hochfrequenzgeschweißte Vierkantrohrmühle aus Kohlenstoffstahl, 30 m/Min

HG50 Hochfrequenz-geschweißte Rohrerzeugungsanlage

Hochfrequenz-geschweißte 150 kW Quadratrohrstraße 30 m/min ist für die Herstellung von geschweißten Rohren mit einem Rundrohr von 25 mm-50 mm, einer Dicke von 0,4-1,5 mm, einem Quadratrohr von 20*20 mm-40*40 mm 0,4-1,5 mm und verformten Rohren der entsprechenden Größe konzipiert. Durch die Verwendung eines Walzspaltdesigns kann die Produktionslinie geschweißte Stahlrohre mit guter Bearbeitungsqualität und hoher Montagepräzision herstellen.

Gemäß der Designrichtlinie zur Verbesserung des Betriebscharakters und der Umgebung sowie des Sicherheits- und Produktionscharakters, zur Reduzierung der Kosten der Walze, um eine hohe Effizienz zu gewährleisten, verwendet die HG50-Produktionslinie das Doppelradius-Lochstil-Design.

• Hauptparameter und Spezifikationen:
• Material Spezifikationen:

(1) Entspricht der Norm YB189-64

(2) Material: Kohlenstoffarmer Stahl und niedriglegierter Baustahl

(3) Mechanische Eigenschaften: σ_b≤520 MPa, σ_s≤365 MPa

(4) Bandbreite: 100-160 mm

(5) Banddicke: 0,4-1,5 mm

(6) Innendurchmesser der Spulen: φ480～φ520 mm

Außendurchmesser der Spulen: φ1000～φ1800 mm

Spulengewicht: ≤1,5 T

(二) Spezifikation des geschweißten Rohrs:

• Rundrohr: 25 mm-50 mm 0,4-1,5 mm
• Quadratrohr: 20*210 mm-40*40 mm 0,4-1,5 mm

(2) Feste Schnittlänge: 4-12 m

(3) Rohrschnittpräzision: 0-3 mm

• Formgeschwindigkeit: 30-100 m/min

• Prozess für die Produktionslinie

Spulenbeladung → Abwickeln → Schneiden und Schweißen → Horizontale Spiralspeicher → Formen, HF-Schweißen, Entgraten, Kühlen, Kalibrieren, Richten → STD-Kalt-Trennsäge → Übertragen → Verpacken → Lagerung

Kurze Einführung in die hochpräzise ERW-Rohrwalzstraße

Die hochpräzise geradnahtgeschweißte Rohrproduktionslinie der HG-Serie wird zur Herstellung von geschweißten Stahlrohren mit einem Durchmesser von 7 mm-508 mm und einer Wandstärke von 0,4 mm-20 mm verwendet. Sie kann auch Sonderformrohre wie Quadratrohre, Rechteckrohre, elliptische Rohre usw. im Rahmen der Verarbeitung von Rundrohren herstellen. Die ERW-Rohrproduktionslinie ist ein Produkt mit fortschrittlichen technischen Eigenschaften. Dieses Gerät verwendet das fortschrittlichste FFX- und FF-Formungssystem der Welt und wählt die deutsche COPRA-Walzformungsdesignsoftware als Mittel und endgültige Überprüfung der Designführungsrolle. Das Gerät hat die Vorteile einer stabilen, hochwertigen Stahloberfläche, einfacher Spezifikationsänderung, fortschrittlicher Technologie, zuverlässiger Ausrüstung und eines perfekten Produktionsprozesses herausgebildet.

ERW-Rohrstraße Anderes Modell

1.) Wir senden den Ingenieur für die Installation und Schulung Ihrer Mitarbeiter, wie diese Maschine richtig zu bedienen ist.

2.) Garantie-Team

Ein Jahr Qualitätsgarantie, lebenslange Garantiereparatur. Innerhalb der Qualitätsgarantiezeit werden, außer bei Fehlern, die durch menschliches Versagen verursacht wurden, Ersatzteile kostenlos zur Verfügung gestellt. Nach Ablauf der Qualitätsgarantiezeit werden nur die Kosten für die Ersatzteile berechnet.

3.) Wir bieten den Vorverkaufs- und Kundendienst an.

Vorverkaufs-Service: Werkstattdesign und Produktionsausgabedesign

Kundendienst: Installation und Schulung sowie der qualifizierte Ingenieur für die Arbeit.

4.) Wir können auch den Ingenieur für Sie für mehrere Monate oder 1 Jahr arbeiten lassen. Der Ingenieur hilft Ihnen, die Leistung zu verbessern, den Abfall zu reduzieren und die Kosten zu senken.

5.) Wir bieten den Vorverkaufs-Service - Design für das gesamte Projekt zur Herstellung von Edelstahlrohren / Kohlenstoffstahlrohren.

6.) Wir sind für das Laden und den Versand verantwortlich

Q1: Sind Sie Hersteller oder Handelsunternehmen?
A1: Wir sind Hersteller mit mehr als 20 Jahren Erfahrung.

Q2: Was ist die maximale Rohrgröße, die Sie jemals produziert haben?
A2: Max. φ630 mm

Q3: Kann ich die Maschinenlinie Ihres Kunden besichtigen?
A3: Ja, aber ich muss zuerst die Zustimmung meines Kunden einholen.

Q4: Was sind die Vorteile Ihrer Maschine?
A4: Enthält vollautomatisch, direktes Formen von Quadraten, gemeinsame Walzen. Schnelles Wechselsystem

Q5: Wie erhalte ich das Angebot?
A5: Bitte senden Sie uns Ihre Anforderungen an Rohrgröße und -dicke.
