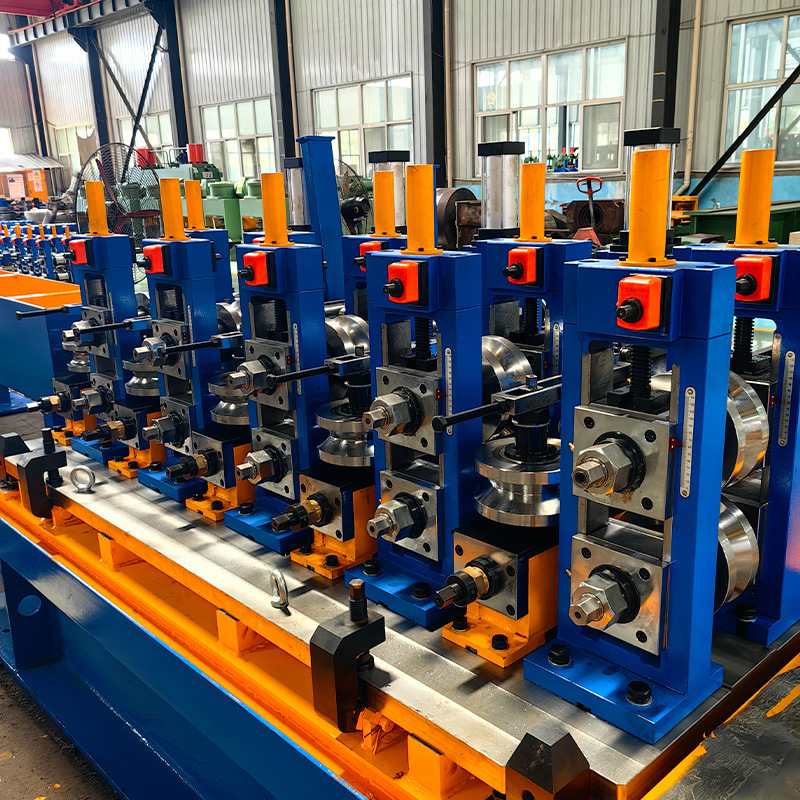

Vollautomatische Vierkantrohr-Mühlenlinie ERW-Rohrherstellungsmaschine 30-80 m/min
Produktspezifikationen
| Attribut |
Wert |
| Rohrmaterial |
Kohlenstoffstahl |
| Anwendung |
Energieversorgungsrohr |
| Produktionskapazität |
30-80 m/min |
| Stromspannung |
220/380/415/420/440V |
| Gewicht |
>2T |
| Art des Schweißens |
Hochfrequenzschweißen |
| Produktgeschwindigkeit |
Maximal 80 m/min |
| Besondere Anforderungen |
Kann nach Kundenspezifikation entwerfen |
Produktbeschreibung
DasVollautomatische ERW-Stahlrohrmühle/Rohrmühlenliniestellt Chinas erste vollautomatische Rohrherstellungsmaschine dar, die speziell für die Anforderungen des internationalen Marktes entwickelt wurde. Durch die Kombination unserer Einheit der LW-Serie mit der FF-Umformtechnologie produziert diese Anlage automatisch quadratische und rechteckige Rohre und ist gleichzeitig in der Lage, verschiedene offene kaltgebogene Stahlprofile (U-, C-Profilstahl usw.) mit stufenlos einstellbaren Breiten- und Höhenabmessungen herzustellen.
Hauptmerkmale
- Schnelle Rollenverstellung möglich
- Schnelle Änderung der Spezifikation für verschiedene Rohrgrößen
- Reduzierter Arbeitsaufwand und geringere Betriebskosten
- Längere Lebensdauer der Geräte
- Modulare Reparaturmöglichkeit
Maschinenkomponenten
- Formungsabschnitt:7 horizontale Brötchenständer, 4 leere gebogene Ständer, 4 vertikale Brötchenständer und 1 Futterständer
- Schweißbereich:5 Extruderwalzen, 2 Kratznarbenständer und 1 Polierständer
- Formungsabschnitt:4 Vier-Rollen-Racks
- Kontrollsystem:Mehrpunkt-SPS-Steuerung
Produktionsprozess
Material (Stahlcoil) → Abwickler → Schere und Schweißgerät → horizontaler (oder Käfig-) Akkumulator → Formwalzwerk → HF-Massivschweißgerät → Maßwalzwerk → grobes Richten (Truthahnkopf) → Trennmaschine → Auslauftisch
Technische Parameter
Stände der Umformanlage:7
Gerüste der Maßwalzanlage:5
Größenbereich für Vierkantrohre:30×30-50×50mm
Dickenbereich für Vierkantrohre:1,0–3,0 mm
Verfügbare Modelle
| Modell |
Durchmesserbereich |
Rohrdicke |
Liniengeschwindigkeit (m/min) |
| LW200 |
30*30-50*50MM |
1-3MM |
20-80 |
| LW600 |
60*60-150*150MM |
2-7MM |
20-60 |
| LW800 |
80*80-200*200MM |
1-3MM (oder 4-13) |
20-40 |
| LW1000 |
100*100-250*250MM |
3–12,7 mm (oder 4–14) |
15-30 |
| LW1200 |
120*120-300*300MM |
3-14MM |
10-25 |
| LW1400 |
150*150-350*350MM |
4–14 mm |
8-20 |
| LW1600 |
200*200-400*400MM |
4–16 mm |
8-20 |
Hinweis: Die angezeigten Spezifikationen dienen nur als Referenz. Produktpalette und Dicke sind einstellbar. Unser Engineering-Team kann kundenspezifische Maschinen entwerfen, um spezifische Kundenanforderungen zu erfüllen.
1.) Wir schicken den Techniker zur Installation und schulen Ihre Mitarbeiter in der richtigen Bedienung dieser Maschine.
2.) Garantieteam
Ein Jahr Qualitätsgarantie, lebenslange Reparaturgarantie. Innerhalb der Qualitätsgarantiezeit werden Reparaturteile kostenlos zur Verfügung gestellt, mit Ausnahme von Fehlern, die auf menschliches Versagen zurückzuführen sind. Nach Ablauf der Qualitätsgarantiezeit berechnen wir nur noch die Kosten für die Ersatzteile.
3.) Wir bieten den Vorverkaufs- und Nachverkaufsservice.
Vorverkaufsservice: Werkstattdesign und Produktionsausgabedesign
Kundendienst: Installation und Schulung sowie der qualifizierte Ingenieur für die Arbeit.
4.) Wir können den Ingenieur auch mehrere Monate oder ein Jahr für Sie arbeiten lassen. Der Ingenieur hilft Ihnen dabei, die Leistung zu verbessern, den Abfall zu reduzieren und die Kosten zu senken.
5.) Wir liefern das Vorverkaufsservice-Design für das gesamte Projekt zur Herstellung von Edelstahlrohren/Kohlenstoffstahlrohren.
6.) Wir übernehmen die Verladung und den Versand
F1: Sind Sie Hersteller oder Handelsunternehmen?
A1: Wir sind Hersteller mit mehr als 20 Jahren Erfahrung.
F2: Was ist die maximale Rohrgröße, die Sie überhaupt produzieren?
A2: Maximaler Durchmesser 630 mm
F3: Kann ich die Maschinenlinie Ihres Kunden besuchen?
A3: Ja, aber ich muss zuerst die Zustimmung meines Kunden einholen.
F4: Was sind Ihre Maschinenvorteile?
A4: Enthält vollautomatisches, direkt formendes Quadrat, Share-Walzen. Schnellwechselsystem
F5: Wie kann ich das Angebot erhalten?
A5: Bitte senden Sie uns Ihre Anforderungen an Rohrgröße und -dicke.
