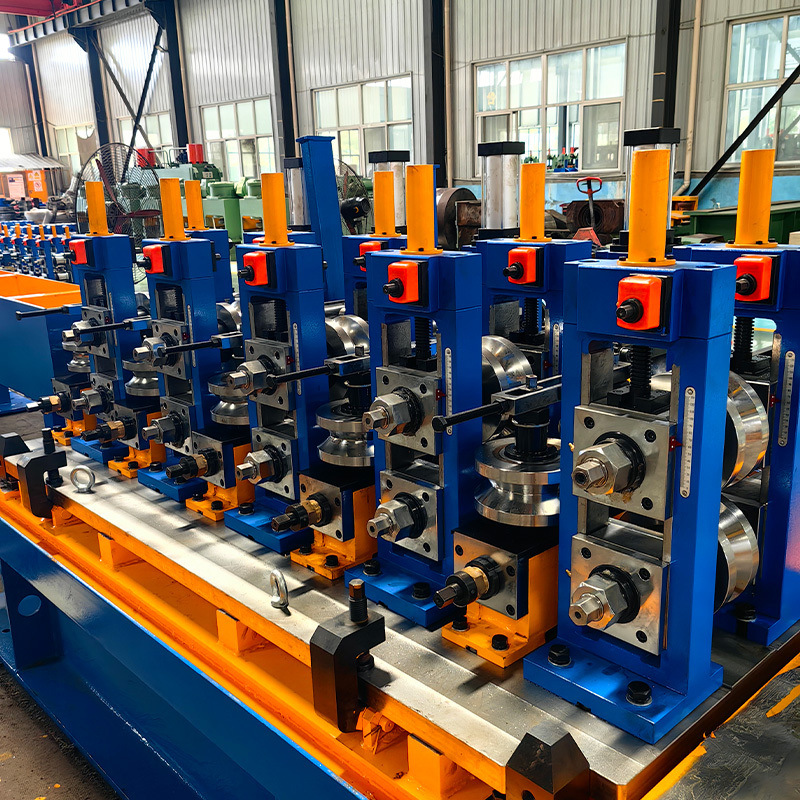

ERW-Stahlrohr-Hochfrequenz-Schweißrohrwerk

Die hochpräzise, ​​hochfrequenzgeschweißte Rohrproduktionslinie HG 165,2x9(7") ist für die Herstellung von Strukturrohren mit den folgenden Fähigkeiten konzipiert:

• Rundrohrdurchmesser: 76,3–165,2 mm mit einer Dicke von 2,0–9,0 mm
• Quadratische Rohrgröße: 75 x 75–150 x 150 mm mit einer Dicke von 2,0–9,0 mm
• Rechteckrohrgröße: 100 x 50–200 x 100 mm mit einer Dicke von 2,0–9,0 mm

Diese Produktionslinie umfasst fortschrittliche Technologie mit PC-/Computersteuerung und bietet eine komfortable Bedienung und Wartung bei gleichzeitiger Einhaltung internationaler Standards.

• Material: Warmgewalztes oder kaltgewalztes Stahlband (SRT355, SGT355, STK490, SGH490, POSMAC)
• Dicke: 2,0–9,0 mm
• Breite: 230–600 mm
• Spuleninnendurchmesser: Φ508mm
• Außendurchmesser der Spule: Φ1200-Φ2000mm (endgültige Bestätigung durch den Käufer)
• Maximales Coilgewicht: 10 Tonnen
• Mühlengeschwindigkeit: Max. 60 m/min
• Zustand der Bandkante: Längsschneider
• Linienrichtung: Von rechts nach links

Der komplette Herstellungsprozess umfasst:

• Abwickler → Gerader Kopf → Schere und Schweißgerät → Akkumulator → Formen
• HF-Schweißgerät → Perlenschneider → Kühlung → Dimensionierung → Truthahnkopf
• Säge → Auslauftisch → Richtmaschine (optional) → Stirnfräser → Verpackung → Lagerung

• Außendurchmesser der Spule: Φ1200-2000 mm
• Streifenbreite: 230–600 mm
• Maximales Bandgewicht: 10 Tonnen
• Geschwindigkeit: 5 m/min
• Hebetyp: Hydraulisch

• Art der Erweiterung: Hydraulisch erweitern
• Antriebsmotor: 4 kW, 380 V
• Dornrotationsgeschwindigkeit: Nmin=1 U/min
• Verfügt über eine wassergekühlte Scheibenbremse mit einstellbarer Spannung

• Nivelliermotor: 15 kW
• Durchmesser der Andruckrolle: Φ210x900mm (Material: 40Cr)
• Durchmesser der Richtwalze: Φ160x900mm (Material: 40Cr)
• Nivellierbreite: 230–600 mm
• Pinch-/Nivellierungsgeschwindigkeit: 0–11 m/Min

• Konventioneller W-Biegetyp mit Stirnradgetriebe
• U-Gelenk-Schnellwechselsystem für Rollenwechsel
• Antriebsmotorleistung: 160 kW
• 4-Rollen-Quetschwalzenständer mit AC-Motorverstellung
• Außenwulstschneider mit 2 Köpfen (hydraulische Verstellung)

• Maximale Liniengeschwindigkeit: 60 m/min
• Rohrschnittlänge: 4000–15000 mm
• Schnittgenauigkeit: ±2 mm
• Anzahl der Grate: Max. 0,2 mm
• Servomotor angetrieben mit 37 kW Hauptmotor
• Verfügt über 3 Gruppen hydraulischer Klemmen mit kegelförmigem Eingang

• Gesamtlänge: ~25 Meter mit 600 mm Rollenteilung
• Wechselstrommotor angetrieben mit Drehzahlregelung durch Wechselrichter
• Automatische Sortierung von guten und fehlerhaften Rohren
• Luftblassystem zur Außenseitenreinigung

• Rohrdurchmesser: Φ76,3-Φ165,2 mm
• Korrekturgeschwindigkeit: 20–60 m/min
• Motorleistung: 55 kW×2 Sätze
• Hubbereich der oberen Walze: 250 mm
• Verfügt über eine Schneckengetriebeverstellung für präzise Steuerung
