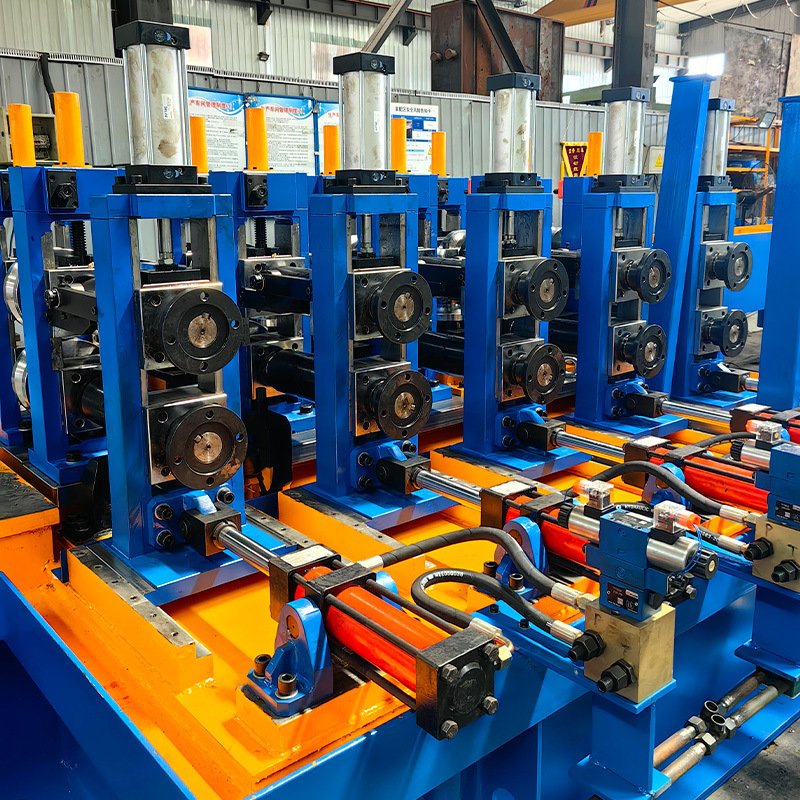

Hochfrequenzgeschweißte Rohrmühle HG 203x8 Rohrmühlenmaschine
Produktspezifikationen
| Attribut |
Wert |
| Spulendicke |
1,5–8 mm |
| Spulenbreite |
240–640 mm |
| Innendurchmesser |
φ508~φ610mm |
| Außendurchmesser |
φ1200~φ2000mm |
| Höchstgeschwindigkeit |
60m/min |
| Garantie |
Ein Jahr |
| Material |
Kohlenstoffarmer HRC |
Produktübersicht
Die hochpräzise, hochfrequenzgeschweißte Rohrproduktionslinie HG 165.2x9 ist für die Herstellung von Strukturrohren konzipiert und kann Folgendes herstellen:
- Runde Rohre: φ76–203 mm mit einer Dicke von 1,5–8,0 mm
- Quadratische Rohre: 60 x 60–160 x 160 mm mit einer Dicke von 1,5–8,0 mm
Diese Produktionslinie verfügt über ein innovatives Design mit vollständiger PC-/Computersteuerung, bietet fortschrittliche Technologie, komfortable Bedienung und Wartung und erfüllt internationale Standards.
Technische Spezifikationen
1. Rohstoffbedingungen
- Warmgewalztes oder kaltgewalztes Stahlband
- Material: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Streifendicke: 1,5–8,0 mm
- Streifenbreite: 240–640 mm
- Spuleninnendurchmesser: Φ508mm
- Außendurchmesser der Spule: Φ1200-Φ2000mm (endgültige Bestätigung durch den Käufer)
- Maximales Coilgewicht: 10 Tonnen
- Mühlengeschwindigkeit: Maximal 60 m/min
- Zustand der Bandkante: Längsschneider
- Linienrichtung: Von rechts nach links (endgültige Bestätigung durch den Käufer)
2. Rohrgrößenbereich
- Rundrohr: φ76-φ203mm
- Vierkantrohr: 60x60-160x160mm
- Produktdicke: 1,5–8,0 mm
- Länge: 4–7 m
- Geschwindigkeit: Maximal 60 m/min
Produktionsprozess
Abwickler → Gerader Kopf → Schere und Schweißgerät → Akkumulator → Formen → HF-Schweißgerät → Perlenschneider → Kühlung → Dimensionierung → Truthahnkopf → Säge → Auslauftisch → Richtmaschine (optional) → Endfacer → Verpackung → Lagern
Hauptausrüstungskomponenten
1. Auto beladen
- Außendurchmesser der Spule: Φ1200–2000 mm (endgültige Bestätigung durch den Käufer)
- Streifenbreite: 240–640 mm
- Maximales Bandgewicht: 10 Tonnen
- Geschwindigkeit: 5 m/min
- Hebetyp: Hydraulisch
- Ölzylindermodell: Y-HG1-E200/120x860LF3-L1o
2. Hydraulischer Abwickler mit einem Dorn
- Struktur: Hydraulischer Abwickler mit einem Dorn
- Außendurchmesser der Spule: Φ1200-2000 mm
- Spuleninnendurchmesser: Φ508mm
- Streifenbreite: 240–640 mm
- Streifendicke: 1,5–8,0 mm
- Maximales Bandgewicht: 10,0 Tonnen
- Art der Erweiterung: Hydraulisch erweitern
- Antriebsmotor: 4 kW, 380 V
- Dornrotationsgeschwindigkeit: Nmin=1 U/min
3. Maschine mit geradem Kopf
Die Ausrüstung dient zum reibungslosen Einführen von Stahlbändern in die Richtmaschine und besteht aus einem Druckarm und einem Schaufelkopf.
4. Pinch-Nivelliermaschine
- Nivelliermotor: 15 kW
- Durchmesser der Andruckrolle: Φ210x900mm (Material: 40Cr)
- Durchmesser der Richtwalze: Φ160x900mm (Material: 40Cr)
- Nivellierbreite: 240–640 mm
- Pinch-/Nivellierstärke: 1,5–8,0 mm
- Pinch-/Nivellierungsgeschwindigkeit: 0–11 m/Min
5. Schere und Schweißer
- Stahlbanddicke: 1,5–8,0 mm
- Stahlbandbreite: 240–640 mm
- Schnittart: Hydraulisch
- Kompressentyp: Hydraulisch
- Schweißart: Motorbewegung
- Marke: Shanghai CO2-Schweißer
- Hydraulischer Arbeitsdruck: 10 MPa
- Klingenmaterial: H13
6. Horizontaler Akkumulator
- Durchmesser: 10000 mm
- Dicke der Stahlspule: 1,5–8,0 mm
- Streifenbreite: 240–640 mm
- Fördergeschwindigkeit des Materials: Vmax=100–180 m/min
- Einspeisemotorleistung: DC 90 kW Z4-200-31 (Hersteller: WANGPAI)
- Akku-Motorleistung: AC 15 kW x 16
- Speicherlänge: 500–1000 m
7. Form- und Maßmühle
- Konventioneller Typ: W-Biegung
- Antriebstyp der Untersetzungsgruppe: Schrägverzahnung (Aufkohlen)
- U-Gelenk-Schnellwechselsystem (Ersatzwellen für Rollenwechsel und B/R-Box 1 Satz)
- Einstiegsseitenführung und Andruckrollensystem
8. Frässäge
- Rohrmaterial: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Rundrohr: 76–203 mm, Dicke: 1,5–8,0 mm
- Vierkantrohr: 75 x 75–150 x 150 mm, Dicke: 1,5–8,0 mm
- Maximale Liniengeschwindigkeit: 60 m/min
- Rohrschnittlänge: 4000–15000 mm
- Schnittgenauigkeit: ±2 mm
9. Auslauftabelle, Förderband
- Gesamtlänge: ca. 25 Meter
- Rollenteilung: 600 mm
- Antrieb: Wechselstrommotor (3EA) mit Kette und Geschwindigkeitsregelung durch Wechselrichter
- Inklusive Inspektionskufe und Tasche für defekte Rohre
10. Richtmaschine (optional)
- Rohrdurchmesser: Φ76-Φ203mm
- Rollabstand der Korrekturrolle: 650 mm
- Korrekturgeschwindigkeit: 20–60 m/min
- Motorleistung: 55 kW×2 Sätze
ERW-Rohrmühle Andere Modelle
| Modell |
Durchmesserbereich |
Rohrdicke |
Formgeschwindigkeit (m/min) |
Motorleistung (KW) |
| HG20 |
8–20 mm |
0,3-1 MM |
30-120 |
55 |
| HG32 |
12–32 mm |
0,3-2,0 MM |
30-120 |
75 |
| HG50 |
16–50 mm |
0,8–2,5 mm |
30-110 |
110 |
| HG60 |
20-60MM |
0,8–3 mm |
30-100 |
132 |
| HG76 |
12–76 mm |
1-3MM |
30-100 |
320 |
F1: Sind Sie Hersteller oder Handelsunternehmen?
A1: Wir sind Hersteller mit mehr als 20 Jahren Erfahrung.
F2: Was ist die maximale Rohrgröße, die Sie überhaupt produzieren?
A2: Maximaler Durchmesser 630 mm
F3: Kann ich die Maschinenlinie Ihres Kunden besuchen?
A3: Ja, aber ich muss zuerst die Zustimmung meines Kunden einholen.
F4: Was sind Ihre Maschinenvorteile?
A4: Enthält vollautomatisches, direkt formendes Quadrat, Share-Walzen. Schnellwechselsystem
F5: Wie kann ich das Angebot erhalten?
A5: Bitte senden Sie uns Ihre Anforderungen an Rohrgröße und -dicke.
