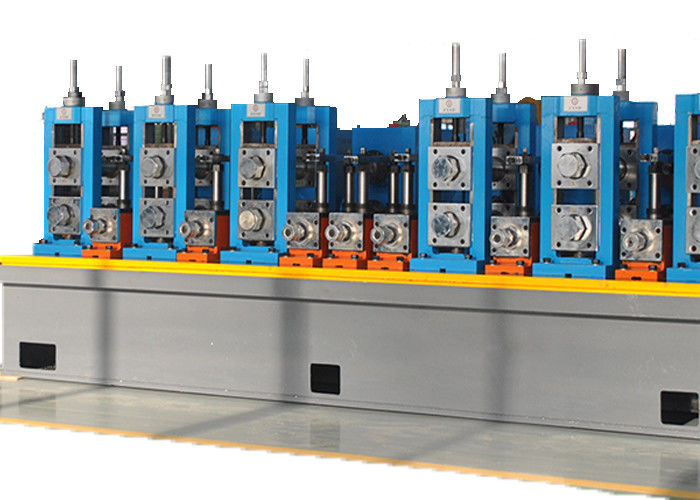

HG63 Hochfrequenz-Geradrohrschweißanlage für präzise Rohrfertigungslinie
Produktspezifikationen
| Attribut |
Wert |
| Dickenbereich |
1,0-4,0 mm |
| Verwendung |
Rohrmühle |
| Rundrohrdurchmesser |
25-102 mm |
| Schweißverfahren |
HF-Schweißen |
| Formungsgeschwindigkeit |
max. 80 m/min |
| Schneckengetriebe |
Max. 80 m/min |
| Rollenpositionswechsel |
Steuerung durch SPS |
| Art des Schweißens |
Hochfrequenzschweißen |
| Stromquelle |
Elektrisch |
| Garantie |
Ein Jahr |
| Steuerungssystem |
SPS |
Produktübersicht
Die HGK102 Hochfrequenz-Rohrschweißanlage ist für die Herstellung von geschweißten Rohren mit einem Durchmesser von Ф32-102 mm und einer Wandstärke von 0,6～3,0 mm sowie von Vierkantrohren 25x25-80x80 mm, einer Dicke von 0,6-2,5 mm und quadratischen/rechteckigen Rohren und verformten Rohren entsprechender Größen konzipiert.
Die Produktionslinie zeichnet sich durch ein Rollenpass-Design für die Herstellung von geschweißten Stahlrohren mit hervorragender Bearbeitungsqualität und hoher Präzisionsmontage aus. Gemäß den Designrichtlinien, die die Betriebseigenschaften, die Umwelt, die Sicherheit und die Produktionseffizienz verbessern und gleichzeitig die Rollenkosten senken, verwendet die HG50-Produktionslinie ein Doppelradius-Lochstil-Design.
Produktionsprozess
- Nach oben scrollen
- Abwickeln
- Abflachen
- Endenscheren & Stumpfschweißen
- Akkumulator
- Formen
- Hochfrequenz-Induktionsschweißen
- Entfernen von äußeren Graten
- Kühlen
- Kalibrieren
- Schneiden
- Prüfen & Sammeln
- Zugang zum Lager
Produktionsflussdiagramm
ERW-Rohrmühlenmodelle
| Modell |
Durchmesserbereich |
Rohrdicke |
Formungsgeschwindigkeit (m/min) |
Motorleistung (kW) |
Mechanischer Bereich (m³) |
| HG20 |
8-20 mm |
0,3-1 mm |
30-120 |
55 |
7×50 |
| HG32 |
12-32 mm |
0,3-2,0 mm |
30-120 |
75 |
7×50 |
| HG50 |
16-50 mm |
0,8-2,5 mm |
30-110 |
110 |
7×60 |
| HG60 |
20-60 mm |
0,8-3 mm |
30-100 |
132 |
7×65 |
| HG76 |
12-76 mm |
1-3 mm |
30-100 |
320 |
8×80 |
| HG89 |
32-89 mm |
1-4 mm |
30-80 |
350 |
8×80 |
| HG114 |
45-114 mm |
1,5-5,0 mm |
30-60 |
400 |
10×100 |
| HG165 |
60-165 mm |
3-7 mm |
30-50 |
600 |
10×110 |
| HG219 |
114-219 mm |
4-8 mm |
20-40 |
800 |
12×150 |
| HG273 |
114-273 mm |
4-10 mm |
15-30 |
1000 |
18×160 |
| HG325 |
165-325 mm |
4-12 mm |
10-30 |
1200 |
18×180 |
| HG426 |
165-426 mm |
4-16 mm |
8-25 |
1400 |
18×180 |
| HG508 |
219-508 mm |
4-20 mm |
8-20 |
2000 |
21×180 |
Firmenprofil
Unser Unternehmen verfügt über starke technische Fähigkeiten, Geschäftskompetenz und ein dynamisches Team. Durch kontinuierliche Anstrengungen haben wir einen bedeutenden Anteil am Inlandsmarkt erobert und exportieren nach Korea, Vietnam, Indonesien, Südafrika, Kasachstan und in andere Länder.
Zertifizierungen
Unsere Dienstleistungen
1. Entsendung von Ingenieuren für Installation und Bedienerschulung
2. Garantieteam: Ein Jahr Qualitätsgarantie mit lebenslanger Reparatur
3. Umfassende Vor- und Nachverkaufsservices einschließlich Werkstattdesign und Produktionsplanung
4. Unterstützung durch Ingenieure für mehrere Monate zur Verbesserung der Leistung und zur Senkung der Kosten
5. Komplette Projektdesign-Services für die Herstellung von Edelstahl-/Kohlenstoffstahlrohren
6. Volle Verantwortung für Verladung und Versand
Globale Kunden
Unsere Maschinen sind auf Rohrmühlen, Längsteilanlagen, Kaltwalzformen und Edelstahlrohrmühlen spezialisiert und integrieren fortschrittliche japanische Technologie mit strengen Fertigungsstandards. Unsere Ausrüstung zeichnet sich durch fortschrittliche Konfigurationen, stabile Qualität und hervorragende Leistung mit weltweiter Anerkennung aus.
