50 mm Rohrmühle aus kohlenstoffarmem Stahl zur Herstellung von Rohren
(').Allgemeine Einführung in die Maschine
段落
Maschine allgemeine Einführung1Maschine allgemeine Einführung2Maschine allgemeine Einführung3Maschine allgemeine Einführung4Allgemeine Einführung in die Maschine5
之关机, ist sehr 钱 eines Käufers, seine Produkte können hergestellt werden: Rundrohr, Quadratrohr, Quadratrohr, diese Produkte sind alle in der Industrie sehr verbreitet, wir sind sehr professionelle Hersteller
Der wichtigste Verkaufspunkt ist 1: 2: 3:
列阵
- Maschine allgemeine Einführung1
- Maschine allgemeine Einführung2
- Maschine allgemeine Einführung3
- Maschine allgemeine Einführung4
- Allgemeine Einführung in die Maschine5
Wie sieht es aus?1
| 1 |
4677 |
| 2 |
88 000 |
| 3 |
678900000 |
| (1)Material Spezifikationen: |
| Standards |
SPHC,SPHT-2,SS 400,SS 440,SS 490 |
| Material |
Stahl mit niedrigem Kohlenstoffgehalt und Stahl mit niedrigem Legierungsgehalt für Bauarbeiten |
| Mechanische Eigenschaften |
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. |
| Streifenbreite |
39 bis 160 mm |
| Banddicke: |
00,5-2,5 mm |
| Innerer Durchmesser der Spulen |
Φ508 mm |
| Außendurchmesser der Spulen |
Φ1300 φ1760 mm |
| Gewicht der Spirale |
≤ 5T |
| (2)Rohrspezifikation |
| Rohrdurchmesser |
Rundrohr:φ12,7-50 mm
Stärke:00,5-2,5 mm
|
| Länge |
6m |
| Rohrschneidegenauigkeit |
0-6 mm |
| Geschwindigkeit der Formung |
Maximal 80 m/min (maximale Größe und Dicke nicht bis zur maximalen Geschwindigkeit) |
| (3)Der Käufer sollte sich selbst beliefern |
| Werkstatt |
60x6m, H>5m (Kran zum Boden) |
| Macht |
ca. 450 kW 380V/50Hz/3Phasen |
| Umlauf Kühlwasser (ganzes System) |
Durchfluss: 20 T/h30 T/h
Volumen des Pools: 30 m3
|
|
Druckluft
(ganzes System)
|
Durchfluss: 5 m3/min
Druck: 5-7 kg/cm2
|
| Kabel |
Alle Kabel außerhalb meiner Maschine, Sie kaufen nach Maschine Reparatur Standort. |
II)Hauptparameter und Spezifikationen:
Es ist für die Herstellung von geschweißten Stahlrohren ausgelegt, darunter rundes Rohr, quadratisches Rohr und verformtes Rohr.
Durch die Annahme eines Rollpass-Designs kann die Produktionslinie geschweißte Stahlrohre mit einer hochwertigen Bearbeitung und einer hohen Präzisionsmontage herstellen.
III. Die. Parameter und Spezifikationen jeder Maschine:
(1) Entwickler
|
Doppelt.Ausbau- und Freischaltmaschinen
|
1.doppeltErweiterungs- und Freischaltvorrichtungen.
2. besteht aus zwei Hauptteilen: Hauptkörper und Feststütze.
3. mit einem pneumatischen System ausgestattet, um den Erweiterungs-, Kontraktions- und Bremsanforderungen der Mandrels gerecht zu werden.
4. Mandrel besteht aus vier-Bar-Verknüpfungen, die sich radial zur gleichen Zeit bewegen könnte.
5Die vierstufigen Verbindungen in zwei Gruppen befinden sich jeweils auf zwei Wellen, die durch einen Luftzylinder angetrieben werden und sich radial ausdehnen und zusammenziehen.
|
| OD der Spule |
Φ1300-1760 mm |
| Identifizierung der Spule |
Φ508 mm |
| Breite des Streifens |
39 bis 160 mm |
| Banddicke |
00,5-2,5 mm |
| Gewicht des Streifens |
Max. 5,0T |
| Erweiterungstyp |
Hydraulik |
| Unterbrechung |
Pneumatisches Fahren |
| Umdrehen |
Handbuch |
|
(2) Scheren und Schweißen
Funktion:
Es wird verwendet, um parallel den Schwanz des Stahlstreifens, der gerade in den Akkumulator eingegangen ist, und den aus dem Entwickler herauskommenden Streifenkopf zu schneiden und sie dann zusammen zu schweißen.
Aufbau:
Hydraulisches Scheren und manuelles Schweißen Streifenstahlbreite: 39 mm-160 mm Streifenstahlstärke: 0,5-2,5 mm Zentrierung: manuell
(3)Spirallackerer
|
|
- Diese Einheit umfaßt hauptsächlich Druck- und Trägermaterialgerät, Akkumulatormontage, Trägermaterialgerät, elektrische Steuerungseinheit.
- Es umfaßt hauptsächlich Rahmen, Elektromotor, Bremseinheit, Umlaufrichtung, Übertragung der Leistungsachse der Verringerung der Geschwindigkeit, Press & Carry Roll, Druckluftsystem der Führungsrolle, geprüfte Geschwindigkeitseinheit;Es kann die Streifen Stahl zum Akkumulator liefern und die mittleren Zeiten wird es die Übertragung der Traggeschwindigkeit Informationen an elektrische Steuerungssystem, wenn wir verlangen, dass das Material zu diesem Gerät nicht mehr getragen wird, wird es aufhören, an den Elektromotor zu rollen, und drücken & tragen Material rollen durch die Pause,und konnte auch die Geschwindigkeit anpassen, um den Elektromotor zu tragen und die Einheit tragen Materialgeschwindigkeit.
- Akkumulatorrahmenbaugruppe: umfasst den Elektromotor, den Rahmen, die Innenkreisrolle, die Außenkreisrolle und die Druckrolle.Es kann verwendet werden, um das Streifenstahlmaterial von der Press- und Trägerinheit zu lagern und es könnte aus der Zentralausgabe-Materialrolle gezogen werden.
- Materialvorrichtung zur Ableitung: Umfassen Rahmen, Führungsrichtung Rollen, Führung Rollen von hohen oder niedrigeren Ort.Es kann die Streifen Stahl zu Formen-System tragen und senden Sie die Durchführung Material Geschwindigkeit Informationen an elektrische Steuerung
|
| Arbeitsstil: |
Wechselkreis |
Transportmaterialfahrgeschwindigkeit |
Vmax = 240 m/min |
| Vorteil: |
Mehr Material
Kein Streik.
|
Schnittform |
Pneumatisch
6Mpa
|
| Stähleckdicke |
00,5-2,5 mm |
Durchmesser |
4.2m |
| Breite |
39 bis 160 mm |
Lagerfläche |
3.5 m2 |
| Leistung des Elektromotors der Presse und des Trägers |
Wechselstrom 11 kW |
| der Elektromotor des Akkumulatorrahmens |
Wechselstrom 15 kW |
|
(4)Form- und Größenmaschine
|
|

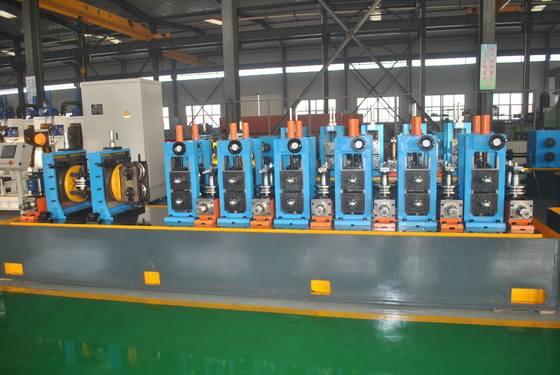

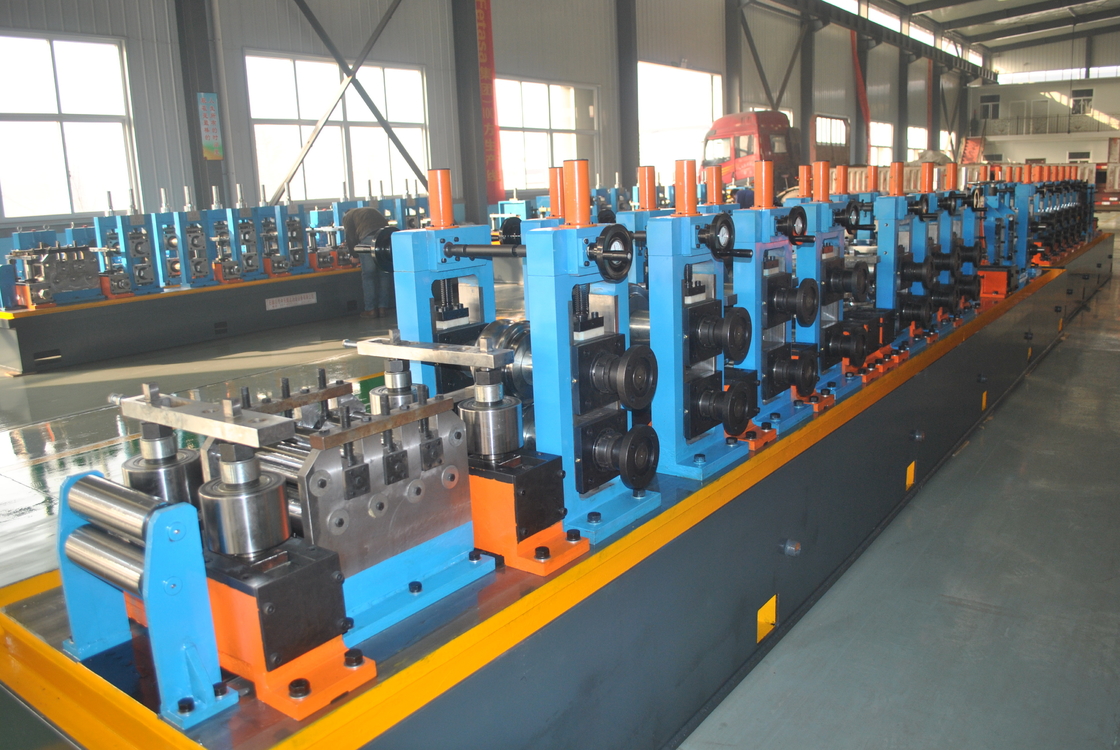

| Die Forming & Sizing Mill verwendet das Rollenformprinzip und das Hochfrequenz-Induktionsschweißen.Der Streifen wird in die Formmaschine durch die Zuführungseinrichtung in der Mühle eingespeist und die Formwalze dreht sich kontinuierlich und drückt den Streifen in die erforderliche FormAufgrund der Haut und des verwandten Effekts konzentriert sich der Hochfrequenzstrom auf die Schweißverbindung, die rasch erhitzt wird und die Schweißtemperatur erreicht.Die Schläuche ist unter dem Druck von Druckwalzen geschweißtDas fertige geschweißte Rohr mit der erforderlichen Größe kann nach Abkühlung, Größenbildung und primärer Geradigung gewonnen werden. |
| Form der Rohrüberdosierung. |
Rundrohr:φ12,7-50 mm
Stärke:00,5-2,5 mm
|
| Formgeschwindigkeit |
30-80 m/min |
| Anzahl der Formständer, horizontal |
7 |
| Anzahl der Vertikalformständer |
9 |
| Zahl der Horizontale Größenstands |
5 |
| Anzahl der Größenaufstellungen, vertikal |
5 |
| Türkenkopf |
2 Sätze |
| Werkstoff für die horizontale Rollstange |
Φ60mm, Material 40Cr |
| Schachtdiagramm und Stoff des vertikalen Rollständers |
Φ35mm, Material 40Cr |
| Schraubschneidemaschine |
2 Sätze |
| Hauptmotor |
132 kW |
|
(5) Kaltsäge
|
Die Kaltsäge, mit der alle Arten von Rahmenrohren automatisch präzise geschnitten werden.Diese Einheit hat den guten Vorteil der präzisen Abmessungen., und die Maschinen übertragen den besten Vorteil, so dass die schnelle Fähigkeit und genaue Verarbeitung, ohne Burr ist dieser Vorteil Einheit.
|
| Quadratische Rohrgröße |
φ12,7-50 mm |
| Material |
- Was ist das? |
| Geschwindigkeit |
Max. 80 m/min |
| Schnittlänge |
7 m |
| Präzision |
±3 mm |
| Antriebsmotor |
15 kW Servomotor (Yaskawa Japan) |
| Zuführmotor |
4.4kw Servomotor (Yaskawa Japan) |
| Schneidmotor |
11 kW Variable Frequenzmotor. |
(6)Run out-Tabelle
1.Die fertiggestellten Rohre laufen entlang des Rolltisches und werden automatisch auf die Bank gebracht.
2Die einfache Verpackungsmaschine enthält einen Behälter und eine pneumatisch angetriebene Ausrichtungsanlage.
3. Motor der Rollbank: 3 kW
4. Zwei-Richtungs-Ablastrohr
5Mit Frequenzumrichter zur Steuerung der Laufgeschwindigkeit.
(7)Rolle
(8)200 Kw HochfrequenzschweißmaschineWasser-Wasser-Kühlsystem
- Alles in einem Modell
- Typ der Parallele
1. Technik Daten von snicht schmutzigsTeelAlles in einemintegriertSchweißer
1.1Konstruktionsparameter
(1) Nennleistung: 200 kW
(2) Nennspannung Gleichspannung: UdN=235V
(3) Nennstrom gleich laufend: 1000 A
(4) Ausgangsfrequenz: f=350-420 kHz
(5) Gesamtwirkungsgrad: η≈90%
(6) Resonanzform: Zusammengesetzte Resonanz
(7) Ausgangsform des Tanks: Keine Schweißtransformator-Ausgabe.
(8) Ripple-Koeffizient: 0,5%
(9) Schweißmodus: Induktionsschweißen
(10) Leistungsverteilungskapazität: 260 kVA
(11) Eingangsspannung: Dreiphasiges 380V/50Hz,3phasiges 4-Drahtsystem
(12) Nennstrom: I=379A
1.2 Kühlsystem mit Weichwasser (Luft-Wasserkühlsystem)
(1) Betriebswasserdruck: 0,32 MPa
(2) Kühlwasserdurchfluss: 25 m3
(3) Referenzkühlleistung: 60 kW
(4) Standardkonfiguration (mm): 2200 × 1250 × 2100
