50 mm Hochfrequenzgeschweißte Rohrmühle für Rohre aus kohlenstoffarmem Stahl

Name: 50 mm Hochfrequenzgeschweißte Rohrmühle für Rohre aus kohlenstoffarmem Stahl
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Hebei
Markenname:	Tengtian
Zertifizierung:	CE, ISO9001, BV
Modellnummer:	HG50

Einzelheiten

Herkunftsort:

Hebei

Markenname:

Tengtian

Zertifizierung:

CE, ISO9001, BV

Modellnummer:

HG50

Product name:

High Frequency Welded Pipe Mill 50mm High Frequency Welded Pipe Mill Low Carbon Steel Machine For Making Tube

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

1.7mm etc.

Max. Production Speed:

20～80m/min

Fixed Cutting length:

6m, 7m, 8m......12m

pipe size range:

φ12.7-50mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Hervorheben:

High Light

Hervorheben:

50 mm HF-Rohrmühle

HF-Rohrfabrik für kohlenstoffarmen Stahl

50 mm Hochfrequenzrohrmühle

Handelsinformationen

Min Bestellmenge:

1 Satz

Preis:

$100000 to $1 million

Verpackung Informationen:

Wasserdichte und seetaugliche Verpackung des Exports.

Lieferzeit:

60 Arbeitstage

Zahlungsbedingungen:

L/C, T/T

Versorgungsmaterial-Fähigkeit:

50 Sätze/Jahr

Produktbeschreibung

50mm Niedrigkohlenstoffstahl HF-Rohrmaschine

Produktspezifikationen

Produktname	Hochfrequenz-geschweißte Rohrmühle 50mm
Zugfestigkeit	σb≤500 MPa
Dickenbereich	1,7 mm usw.
Produktionsgeschwindigkeit	20-80 m/min
Schnittlänge	6 m, 7 m, 8 m...12 m
Rohrgrößenbereich	φ12,7-50 mm
Garantie	Ein Jahr
Schweißart	Hochfrequenzschweißen

Maschinenübersicht

Diese Hochfrequenz-geschweißte Rohrmühle wurde entwickelt, um Präzisionsstahlrohre herzustellen, einschließlich runder, quadratischer und rechteckiger Profile für industrielle Anwendungen. Das System verfügt über ein fortschrittliches Walzendesign für überlegene Qualität und Maßgenauigkeit.

Hauptmerkmale

Produziert runde, quadratische und rechteckige Rohre
Hochpräzises Formen und Dimensionieren
Fortschrittliche Hochfrequenz-Schweißtechnologie
Robuste Konstruktion für industrielle Haltbarkeit
Effiziente Produktionsgeschwindigkeiten bis zu 80 m/min

Technische Daten

Materialspezifikationen

Standard	SPHC, SPHT-2, SS 400, SS440, SS490
Material	Niedrigkohlenstoffstahl und niedriglegierter Baustahl
Mechanische Eigenschaften	σb≤520 MPa, σs≤365 MPa
Bandbreite	39-160 mm
Banddicke	0,5-2,5 mm

Rohrspezifikationen

Rohrdurchmesser	Rundrohr: φ12,7-50 mm
Dicke	0,5-2,5 mm
Länge	6 m Standard (kundenspezifische Längen verfügbar)
Schnittpräzision	0-6 mm
Formgeschwindigkeit	Max. 80 m/min

Systemkomponenten

1. Abwickler

Doppelte Expansion und Kragarmdorne
Pneumatisches System zum Ausdehnen, Zusammenziehen und Bremsen
Vier-Stangen-Mechanismus für radiale Bewegung
Coil-Außendurchmesser: Φ1300-1760 mm
Coil-Innendurchmesser: Φ508 mm
Max. Bandgewicht: 5,0 T

2. Schere & Schweißer

Hydraulische Schere mit manueller Schweißfunktion zum Verbinden der Bandenden. Verfügt über eine manuelle Zentrierung für Bandbreiten von 39-160 mm und Dicken von 0,5-2,5 mm.

3. Spiralspeicher

Max. Arbeitsgeschwindigkeit: 240 m/min
Speicherkapazität: 3,5 m²
Press- & Transportmotor: AC 11 kW
Speicherrahmenmotor: AC 15 kW

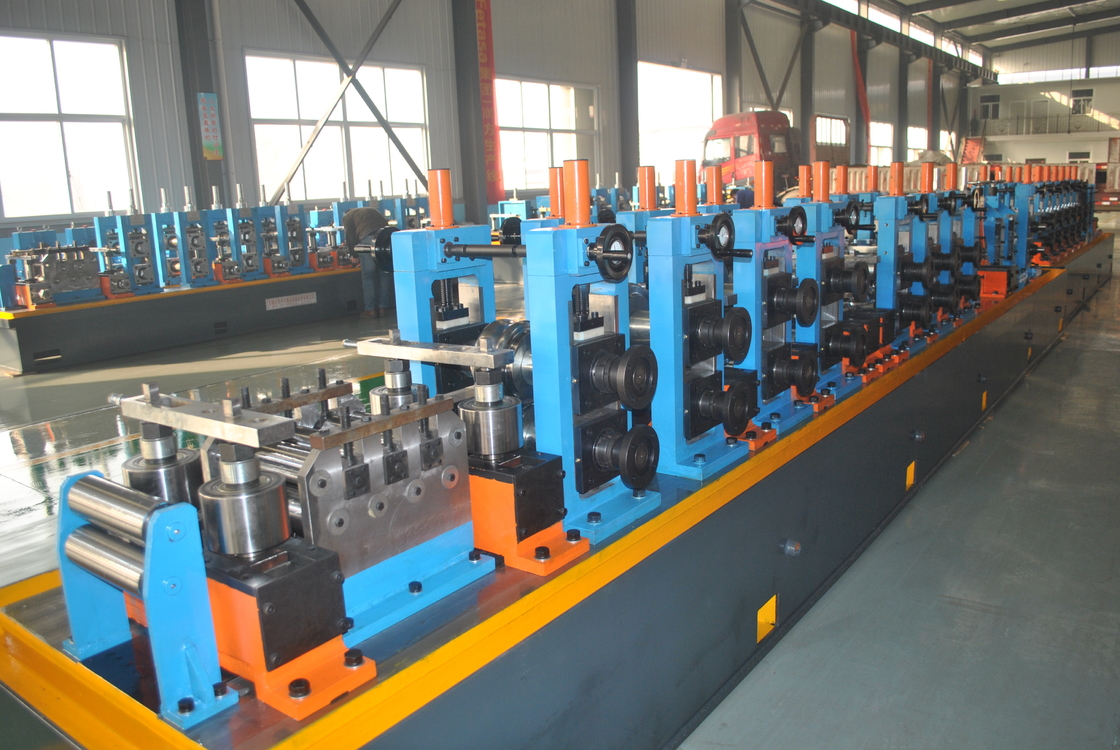

4. Form- & Kalibriermaschine

Formen Rohr-Außendurchmesser	φ12,7-50 mm
Formgeschwindigkeit	30-80 m/min
Formständer (horizontal)	7
Formständer (vertikal)	9
Hauptmotor	132 kW

5. Kaltsäge

Schnittpräzision: ±3 mm
Max. Geschwindigkeit: 80 m/min
Antriebsmotor: 15 kW Servomotor (Yaskawa Japan)
Schneidemotor: 11 kW Frequenzumrichter

6. Auslauftisch

Verfügt über automatische Rohrbewegung mit 3 kW Motor und Frequenzumrichter zur Geschwindigkeitsregelung. Enthält eine einfache Verpackungsmaschine mit pneumatisch angetriebener Ausrichtung.

7. 200 kW Hochfrequenzschweißer

Nennausgangsleistung	200 kW
Ausgangsfrequenz	350-420 kHz
Kühlsystem	Luft-Wasser-Kühlung (25 m³ Durchfluss)
Eingangsspannung	Dreiphasig 380 V/50 Hz

Anforderungen an die Einrichtung

Werkstatt: 60x6 m, H＞5 m (mit Kran)
Strom: Ca. 450 kW 380 V/50 Hz/3 Phasen
Kühlwasser: Durchfluss 20-30 T/h, Beckenvolumen 30 m³
Druckluft: Durchfluss 5 m³/min, Druck 5-7 kg/cm²
