Hochfrequenzgeschweißte Rohrmühle HG63x3,0mm für Stahlrohre

Name: Hochfrequenzgeschweißte Rohrmühle HG63x3,0mm für Stahlrohre
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Hebei
Markenname:	TengTian
Zertifizierung:	CE, ISO9001, BV
Modellnummer:	HG63

Einzelheiten

Herkunftsort:

Hebei

Markenname:

TengTian

Zertifizierung:

CE, ISO9001, BV

Modellnummer:

HG63

Produktname:

Hochfrequente Schweißrohrmühle HG63x3.0mm Schweißrohrmühle

Spulenstärke:

1.5-3mm

Spulenbreite:

80 bis 200 mm

Innendurchmesser:

φ550·φ610 mm

Außendurchmesser:

Einheit für die Bereitstellung von Fahrzeugen mit einer Leistung von mehr als 50 kW

Geschwindigkeit:

Maximal 90 m/min

Gewährleistung:

Ein Jahr

Material:

Kohlenstoffarmes HRC

Keywords:

High Frequency Welded Pipe Mill

Hervorheben:

High Light

Hervorheben:

63mm geschweißte Rohrmühlmaschine

gerade elektrische geschweißte Rohrmühlmaschine

3.0mm geschweißtes HochfrequenzRöhrenwerk

Handelsinformationen

Min Bestellmenge:

1 Satz

Preis:

$100000 to $1 million

Verpackung Informationen:

Wasserdichte und seetaugliche Verpackung des Exports.

Lieferzeit:

60 Arbeitstage

Zahlungsbedingungen:

L/C, T/T

Versorgungsmaterial-Fähigkeit:

50 Sätze/Jahr

Produktbeschreibung

Hochfrequenz-geschweißte Rohrmühle HG63x3,0mm

Produktspezifikationen

Attribut	Wert
Coil-Dicke	1,5-3mm
Coil-Breite	80-200mm
Innendurchmesser	φ550～φ610mm
Außendurchmesser	φ1000～φ1800mm
Max. Geschwindigkeit	90m/min
Garantie	Ein Jahr
Material	Kohlenstoffarmer HRC-Stahl

Produktübersicht

Die Hochfrequenz-Geradnaht-Schweißrohrproduktionslinie HG63x3 stellt geschweißte Stahlrohre von Φ25mm-Φ63mm mit einer Wandstärke von 1,5mm-3,0mm her und ist in der Lage, Profilrohre von 20X20-50X50mm zu produzieren. Diese innovative Produktionslinie, die fortschrittliche in- und ausländische Rohrbau-Technologie integriert, bietet sowohl wirtschaftliche als auch praktische Lösungen.

Technische Spezifikationen

Spezifikationen für Rundrohre	φ25-φ63mm, Dicke: 1,5-3,0mm
Spezifikationen für Quadratrohre	20X20-50x50mm, Dicke: 1,5-3,0mm
Bandstahlbreite	80mm-200mm
Bandstahldicke	1,5mm-3,0mm
Elektrische Anschlussleistung	Ungefähr 400KW
Formgeschwindigkeit	Max. 90m/min
Größe der Produktionslinie	Ca. 60X6m

Technischer Ablauf der Produktionslinie

Aufrollen
Abwickeln
Kopf- und Endabschnitt
Bandstahl-Kopf-Ende-Schweißen
Spiralspeicher
Formen
Hochfrequenz-Induktionsschweißen
Entfernen von äußeren Graten
Kalibrieren
Schneiden
Prüfen & Sammeln
Wiegen
Markieren
Zugang zum Lager

Hauptkomponenten

Hydraulischer Doppelkonus-Abwickler: Verfügt über eine hydraulische Doppelkonus-Klemmung mit Konus-Bewegungszylinderfunktion. Innendurchmesser: Φ550-610mm, Außendurchmesser: Φ max=1800mm.

Schere & Schweißer: Schneidet die Bandenden parallel und verschweißt sie. Verarbeitet Bandbreiten: 80mm-200mm, Dicke: 1,5mm-3,0mm.

Spiralspeicher: Liefert kontinuierlich Stahlband zur Formeinheit. Speicherlänge: 400-1000mm, Durchmesser: 4,2m.

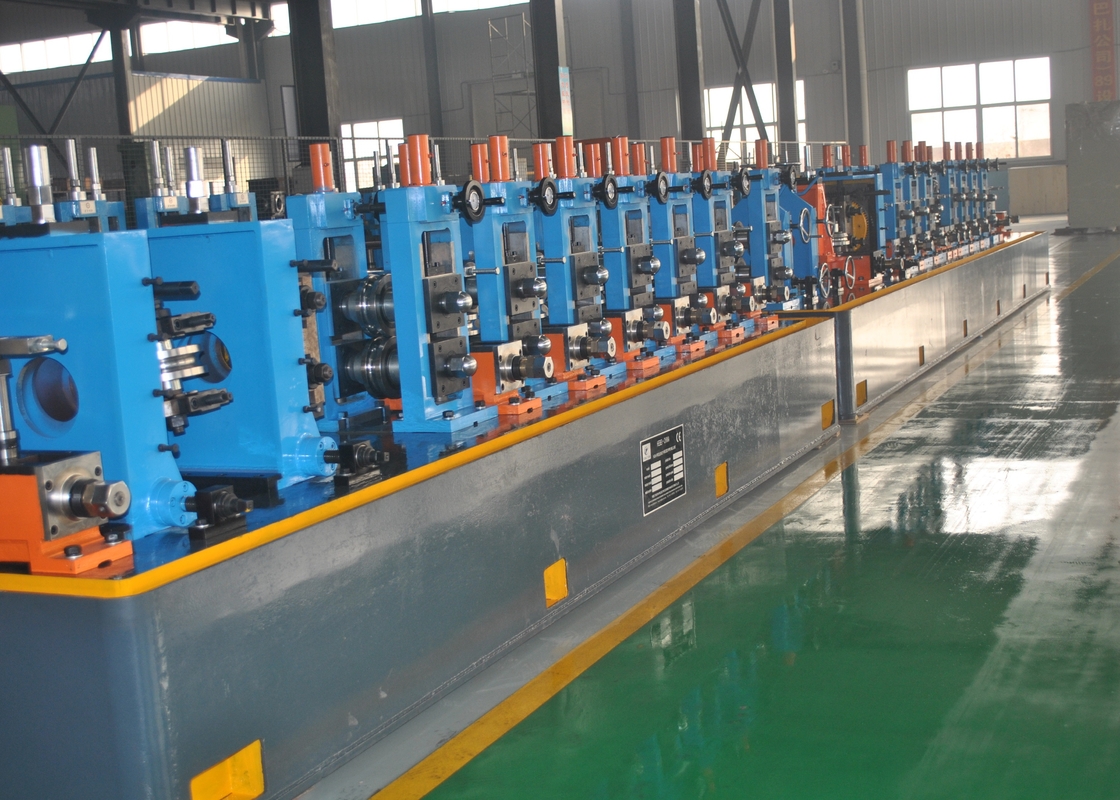

Form- & Kalibriermühle: 7 horizontale Walzgerüste, 9 vertikale Walzgerüste. Haupt-Gleichstrommotoren: jeweils 75 kW für Form- und Kalibrierabschnitte.

200kW Hochfrequenzschweißer: Wasser-zu-Wasser-Kühltyp, All-in-One-Modell, Parallelschaltung.

Details zur Gerätekonstruktion

Zuführsatz: Steuert die oberen und unteren Grenzen des Stahlbands für einen reibungslosen Betrieb
Fünf-Walzen-Passiv-Richter: Richtet Stahlband mit einer oberen 2/unteren 3 Walzenstruktur
Horizontaler Walzgerüst: Schlüsselkomponente für die Rohlingsbildung mit Φ65mm Wellen
Vertikaler Walzgerüst: Einzelne Schraubeinstellung mit Φ40mm Wellen
Nahtführungsgerüst: Steuert den Öffnungswinkel und die Schweißrichtung (±20° Einstellung)
Quetschwalzgerüst: Extrudiert den Rohling mit Φ45mm Wellen
Entfernungsvorrichtung für äußere Grate: Duales Schneidsystem zum Abschaben der Schweißnaht
Wasserkühlung: Kombiniert Sprühen und Wasserbad für präzises Richten
Grobrichtvorrichtung: Zwei Sätze von Vierwalzenrichtern mit Drei-Punkt-Methode

Getriebesystem

Kardanwellen-Baugruppe: Verbindet das Getriebe mit den horizontalen Walzgerüsten mit Überlastschutzfunktion.

Untersetzungsgetriebe: Sekundärer Schraubenbogenrad-Getriebeuntersetzer mit 20CrMnTi-Kegelradmaterial für Langlebigkeit.
