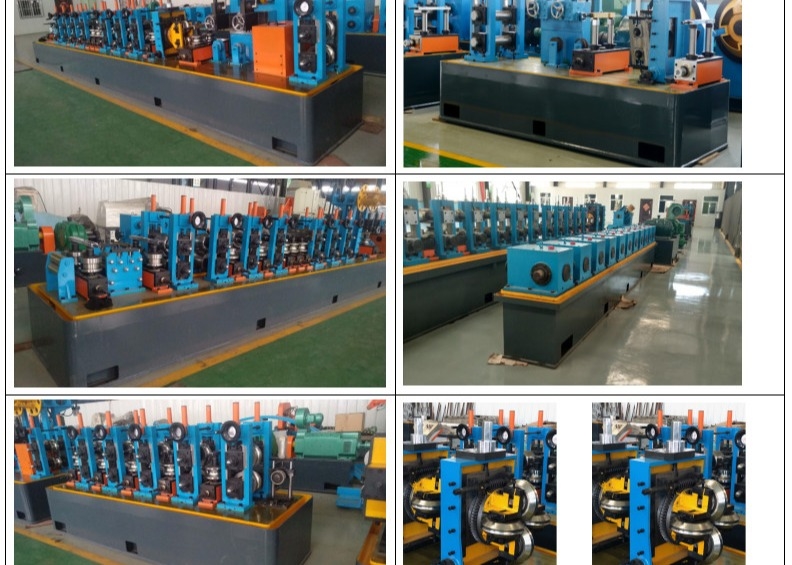

Präzisions-ERW-Rohrmühle Produktionslinie 16-50mm Durchmesser

Die HG50 Hochfrequenz-geschweißte Rohrmühlenlinie ist für die Herstellung von geschweißten Rohren mit einem Durchmesser von Ф16～50 mm und einer Wandstärke von 1,0～3,0 mm ausgelegt, einschließlich quadratischer, rechteckiger und verformter Rohre entsprechender Größen. Unter Verwendung eines fortschrittlichen Walzspaltdesigns stellt diese Produktionslinie geschweißte Stahlrohre mit überlegener Bearbeitungsqualität und hoher Präzisionsmontage her.

• Verbesserte Betriebs- und Produktionsleistung
• Verbessertes Betriebsumfeld und Sicherheit
• Erhöhte Produktstabilität
• Höhere Produktivität
• Reduzierte Walzkosten

Die HG50-Produktionslinie verwendet ein Doppelradius-Lochdesign, um hohe Effizienz bei gleichzeitiger Wirtschaftlichkeit zu gewährleisten.

Entspricht dem Standard YB189-64:

• Material: Kohlenstoffarmer Stahl und niedriglegierter Baustahl
• Mechanische Eigenschaften: σb≤520 MPa, σs≤340 MPa
• Bandbreite: 56～160 mm
• Banddicke: 1,0～3,0 mm
• Stahlbandspule: Innendurchmesser φ480～φ520 mm, Außendurchmesser φ1000～φ1800 mm
• Coil-Gewicht: ≤2T

• Rundrohrdurchmesser: φ16～φ50 mm
• Wandstärke: 1,0～3,0 mm
• Feste Schnittlänge: 4～12 m
• Rohrschneidepräzision: 0～3 mm
• Formgeschwindigkeit: 20～100 m/min

• Strom: Ca. 600 kW, 380 V/50 Hz/3 Phasen
• Zirkulationskühlwasser: Durchfluss 30T/h～40T/h, Beckenvolumen 60 m³
• Druckluft: Durchfluss 5 m³/min, Druck 5～7 kg/cm²

Werkstattanforderungen: 8 m breit, 100 m lang, Mindesthöhe 5 m.

Doppelte Expansions-Auslegerdornstruktur mit pneumatischem System zum Ausdehnen, Zusammenziehen und Bremsen.

Zum Schneiden unregelmäßiger Bandenden und zum Schweißen von Spulenenden für kontinuierliche Zuführung.

Die wichtigsten Geräte für die Rohrherstellung unter Verwendung der Walzrahmen-Theorie für die kontinuierliche Verarbeitung.

• Nennleistung: 200 kW
• Nenn-Gleichstromleistung: 200 kW
• Konstruktionsfrequenz: 200 kHz±50 kHz
• MOSFET-Inverter: 120 kW×6
• Verteilungskapazität: ≥800 kVA

• Versand innerhalb von 4 Monaten nach Erhalt der Anzahlung
• 30 % Anzahlung per T/T innerhalb von 15 Tagen nach Vertragsunterzeichnung
• 70 % Restbetrag vor Versand per L/C

12 Monate Garantie ab dem Datum des Eintreffens der Ausrüstung. Beinhaltet:

• Fotos der Ausrüstung vor dem Versand
• Online-Fernanleitung für die Installation
• Optionaler Vor-Ort-Ingenieur-Support (unterliegt Bedingungen)
• Technische Schulung für Betrieb und Wartung

• Bedienungsanleitung
• Prüfzeugnis
• Ladeauftrag
• Layout- und Grundrisszeichnungen
• Stromlaufpläne
• Montage- und Teilezeichnungen
