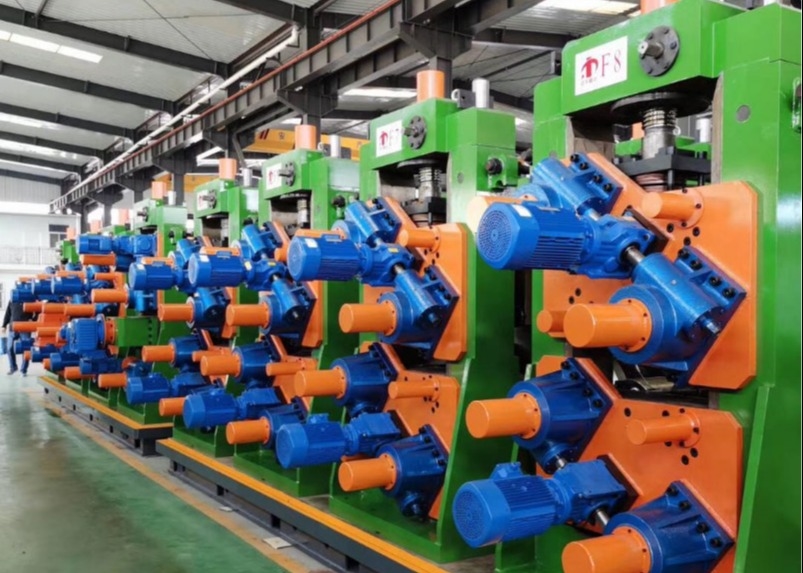

Vollautomatische 16 mm ERW-Rohrmühle für 80x80-200x200 mm quadratische Rohre

Die F200x200-Produktionslinie für hochpräzise Hochfrequenzgeschweißte Rohre produziert quadratische Rohre im Bereich von 80x80-200x200 mm mit einer Dicke von 3-16 mm.Diese Produktionslinie beinhaltet innovative Designelemente aus inländischen und internationalen Geräten, mit vollständiger PC/Computer-Steuerung für fortschrittliche Technologie, bequeme Bedienung und Wartung, die internationalen Standards entsprechen.

• Die schnelle Einstellung der Rollen verkürzt die Produktwechselzeit erheblich, verbessert die Effizienz und senkt die Produktionskosten
• Verwendet kombinierte Formen, die die Herstellung verschiedener Rohrspezifikationen durch Anpassung statt Ersatz ermöglichen, wodurch mehr als 90% Roller Einsparungen erzielt werden
• Motorisierte Anpassungen minimieren Werkzeugzufuhr und Ausrüstungsschäden während Rollwechseln und verlängern die Lebensdauer der Ausrüstung
• Die Verbundrollenstruktur ändert den Kontakt von Linie zu Punkt, reduziert den Verschleiß und verlängert die Lebensdauer der Rollen

• Material: Warmgewalzte oder kaltgewalzte Stahlbänder (nach den Normen GB700-88, GB1591-88)
• Materialtypen: Kohlenstoffarme Stahl, legierte Stahl
• Leistungsfestigkeit: σs≤345Mpa
• Zugfestigkeit: σb≤560 Mpa
• Bandstärke: 3-16 mm (GB708-88)
• Stahlstreifenbreite: 270-800 mm (± 0,2 mm)
• Der innere Durchmesser der Stahlspule: Φ508-Φ760 mm
• Außendurchmesser der Stahlspule: Φ1100-Φ2000mm
• Höchstgewicht der Spirale: 16TON

• Quadratische Rohrgröße: 80x80-200x200 mm
• Produkttiecke: 3-16 mm
• Länge: 4-12 Meter
• Produktionsgeschwindigkeit: 10-30 m/min
• Stromversorgung: 380 V 50 Hz 3 Phasen

1. Verladung von Rohstoffen (Band)
2. Aufwickeln
3. Schneiden und Schweißen
4. Ernährung
5. Speicherung von Material
6. Passive Nivellierung
7. Formen und Walzen
8. Hochfrequenzschweißen
9. Entfernung von Schweißschlägen
10. Kühlung
11. Größe
12. Grobes Geradigen
13. Längenschnitt
14. Sammlung
