ERW Stahlrohr-Produktionslinie für rund-quadratische rechteckige Rohre

Name: ERW Stahlrohr-Produktionslinie für rund-quadratische rechteckige Rohre
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	CHINA
Markenname:	Tengtian
Zertifizierung:	CE / ISO
Modellnummer:	HG273

Einzelheiten

Herkunftsort:

CHINA

Markenname:

Tengtian

Zertifizierung:

CE / ISO

Modellnummer:

HG273

Forming -Methode:

ERW Stahlrohr-Produktionslinie Die Stahlgurt-Zuführungseinheit

Gewicht der Spirale:

15000KG

Hochfrequenzschweißer:

600 kW

Runden:

Φ89-273 mm

Quadrat:

70*70-200*200 mm

Schweißgeschwindigkeit:

Max 50 m/min

Rechteckig:

80*60-300*100 mm

Dicke:

1.5-8mm

Hervorheben:

High Light

Hervorheben:

60mm Durchmesser-Stahlrohrfertigungsstraße

20mm Durchmesser-Stahlrohrfertigungsstraße

HF schweißte Rohrfertigungsstraße

Handelsinformationen

Min Bestellmenge:

1 Satz

Preis:

$100000 to $1 million

Verpackung Informationen:

Spezielle Exportverpackung und geregelt im Behälter

Lieferzeit:

6 Monate

Zahlungsbedingungen:

T/t, l/c

Versorgungsmaterial-Fähigkeit:

100 Sätze/Jahr

Produktbeschreibung

ERW -Stahlrohrproduktionslinie - Stahlgürtel -Zufuhreinheit

Produktspezifikationen

Forming -Methode	ERW Stahlrohrproduktionslinie die Stahlgurte -Fütterungseinheit
Spulengewicht	15000 kg
Hochfrequenzschweißer	600 kW
Roundrohrbereich	Φ89-273mm
Quadratische Rohrreichweite	7070-200200 mm
Schweißgeschwindigkeit	Max 50 m/min
Rechteckiger Rohrbereich	8060-300100 mm
Dicke	1,5-8 mm

Technische Parameter

Materialbedarf

Streifenstahl muss dem YB189-64-Standard einhalten
Kompatibel mit niedrigem Kohlenstoffstahl und niedrigem Legierungsstahl (ΔB ≤ 520 mPa; ΔS ≤ 340 mPa)
Spulenspezifikationen: Innendurchmesser φ508-φ610mm, Außendurchmesser φ1000-φ2000mm

Strombedarf

Gesamtmaschinen- und Elektronikleistung: ~ 1200 kW
Hochfrequenzschweißer: 600 kW
Druckluft: 6m³/m bei 0,4-0,6 mPa

Produktionsprozess

Der vollständige Herstellungsprozess umfasst:

Stahl in die Spirale streifen
Out und Glätten
Abflachung und Endschweißen
Materialspeicherung und -formung
Schweißen, Kühlung und Größe
Präzisionsschneiden und Verpackung

Verarbeitungsfähigkeiten

Runde Rohre:Φ89-273mm
Quadratische Rohre:70*70-200*200 mm
Rechteckige Rohre:80*60-300*100 mm
Dickebereich:1,5-8 mm
Maximale Produktionsgeschwindigkeit:50 m/min

Hauptkomponenten

NEIN.	Komponente	Menge	Einheit
1	Spulenauto	1	Stück
2	Ablocken	1	Stück
3	Glättcheneinheit	1	Stück
4	Abflachereinheit	1	Stück
5	Hinternschere & Schweißer	1	Stück
6	Horizontaler Spiralakumulator 6m	1	Stück
7	Bildung und Größe	1	Stück
8	Mahlensäge	1	Stück
9	Automatische Stahlrohrpalletisierungsmaschine	1	Stück
10	600 kW HF Schweißer	1	Satz

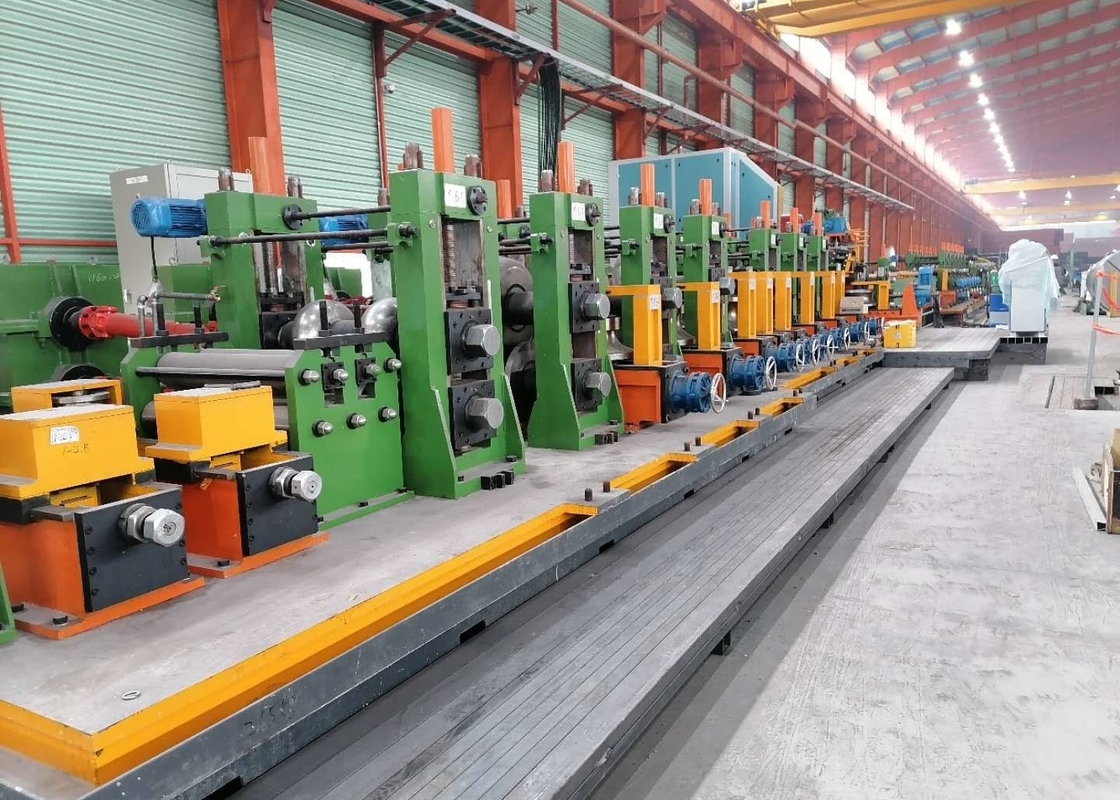

Produktbilder

Verfügbare Modelle

Modell	Durchmesserbereich	Rohrdicke	Formgeschwindigkeit	Motorleistung	Mechanischer Bereich
Hg20	8-20 mm	0,3-1 mm	30-120 m/min	55 kW	7 × 50 m³
Hg32	12-32 mm	0,3-2,0 mm	30-120 m/min	75 kW	7 × 50 m³
HG50	16-50 mm	0,8-2,5 mm	30-110 m/min	110 kW	7 × 60 m³
Hg60	20-60 mm	0,8-3 mm	30-100 m/min	132 kW	7 × 65 m³
Hg76	12-76 mm	1-3 mm	30-100 m/min	320 kW	8 × 80 m³

Unsere Dienste

Installations- und Bedienertraining vor Ort durch unsere Ingenieure
Eine Jahresqualitätsgarantie mit lebenslanger Reparaturservice
Umfassende Vorverkaufs- und After-Sales-Unterstützung
Workshop- und Produktionsproduktionsdesign -Dienstleistungen
Option zur Unterstützung des erweiterten Ingenieurs (mehrere Monate bis 1 Jahr)
Komplettes Projektdesign für rostfreie Rohrproduktion aus Stahl/Kohlenstoffstahl
Verantwortlich für Lade- und Versandvereinbarungen
