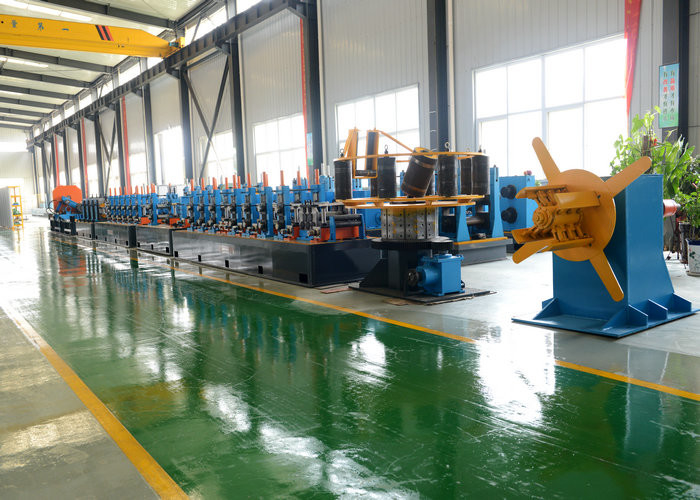

Hochfrequenzrohrmühle 25-76 mm Kohlenstoffstahl 50 m/min

Diese Rohrmühle ist für die Herstellung von Φ19-Φ76mm, δ0,7-3,0 mm Hochfrequenz-geraden Schweißrohren, einschließlich entsprechender quadratischer Rohre und speziell geformter Rohre, ausgelegt.Die komplette Ausrüstung reicht vom Entwickler bis zur festgelegten Schneidensäge, mit einer nach Rohrdurchmesser und Wandstärke einstellbaren Walzgeschwindigkeit.

• Warm- und kaltgewalzte Stahlstreifen, verzinkt (nach GB700-88 oder GB1591-88)
• Materialtypen: Kohlenstoffarmer Stahl, legierter Stahl mit δs≤345Mpa, δb≤610Mpa

Raw material (steel coil) → decoiling → shearing and welding → accumulator → non-power leveling → forming milling → high frequency welding → de-burr frame → cooling unit → sizing unit → rough straightening → fixed length cutting → run out table

• Standort der mechanischen Ausrüstung: 45 m × 4,5 m (Länge × Breite)
• Standort der elektrischen Ausrüstung: 5m × 4m (Länge × Breite)
• Basis der Maschineinheit (nach Zeichnung des Lieferanten)
• Zwei Sätze von 5 t- oder 10 t-Aufzugskranen
• Stromversorgungsanbindung
• Spürsägen (Menge, die vom Kunden bestimmt wird)
• Magnetstangen für Schweißrohre (Größe nach Rohrdimensionen)
• Eine Φ3", 6m hochdruckende Pumpe für Schweißmaschinenbett
• Kühlwasserbecken (25 m3 mit Rohren, Druckmessgerät und Ventilen)
• Elektrische Schaltung der Maschine
• Hochfrequenzraum (Boden- oder Dachgeschossinstallation)
• Luftkompressor (1 Satz)
• Aufzugsgeräte für die Montage (maximales Teilgewicht: 8 Tonnen)

Wir garantieren die Qualität unserer Maschinen für ein Jahr nach erfolgreicher Installation und Debugging.Alle Qualitätsprobleme, die sich aus der Konstruktion oder Fertigung ergeben, werden auf unsere Kosten gelöst (ohne menschliche Faktoren und anfällige Komponenten).

• Die Fabrik schickt 1-2 Ingenieure zur Installation und Prüfung.
• Zu den Verantwortlichkeiten des Käufers gehören:
  • Vorbereitung der Ausrüstungsstätte und des Fundaments
  • Bereitstellung von Installationsgeräten und -materialien
  • Arbeitskräfteanordnung
  • Sicherstellung der Strom-, Wasser- und Gasversorgungsanbindungen

• Anforderungen an den Platz für die Maschineninstallation
• Anschluss der Stromversorgung an die Steuerbank
• Luftzufuhr: 1,5 Kubikmeter/Kompressor-Minute
• Wasserversorgungsanschluss zur Maschinenstation
