Mühlgeschwindigkeit: | 30-100m/min | Material: | HRC, zyklische Blockprüfung, galvanisierter Stahl |
---|---|---|---|
Rohr diamete: | 25-76mm | Schweißens-Art: | Hochfrequenz-Schweißen |
Rohr-Form: | Runde, Quadrat, rechteckig | Anpassungsart: | Durch Turbinenwurm |
Markieren: | SS-Rohrmühlmaschine,industrielle Rohrmühlen |

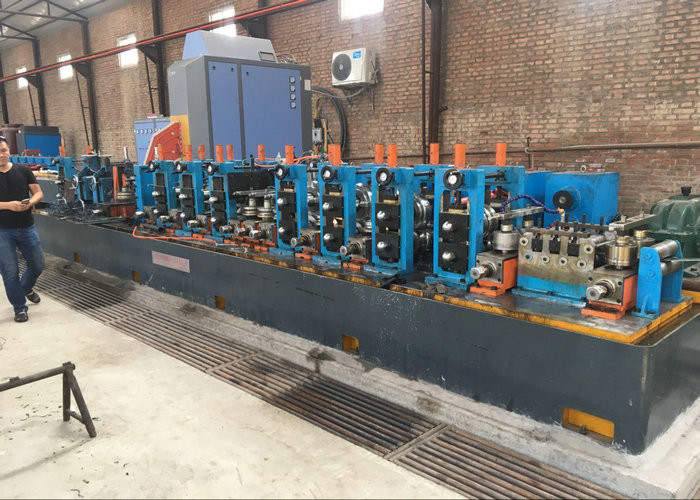

Hochgeschwindigkeitsfraurohr, das völlig Automatisierung der Maschinerie Rohrmühle der hohen Präzision ERW macht
Die Mühle HG273 wird zur Fertigung des runden Rohres Φ114mm-Φ273mm mit Stärke von 4.0mm-10mm vom Streifen der kaltgewalzten und warm gewalzten Spule mittels des unclosed Röhrenfreien raumes mit seinem folgenden Schweißen in Rohr, von der Randheizung mittels des Festkörperhochfrequenzschweißers, von der Längsnahtschweißung in den Rollen des RohrSchweißgeräts, vom Abkühlen, vom weiteren Bearbeiten oder von der Formung und des endlosen Rohrs in Produktion von schneiden in gemessenen Längen benutzt.
Die Rohrmühle der hohen Präzision hat etwas Vorteile wie zu folgen:
zwischen waagerecht ausgerichteter Rolle springt 0,01, zwischen Rahmen und Diafreigabe ≤0.02mm, gestalten vertikalen Grad ≤0.05, jeder Rahmenähnlichkeitsgrad ≤0.1mm
Stahlrohrdurchmesser und Rundung error≤0.08mm.
Produkt-Prozess:
materielles (Stahlspule) →uncoiler→shear und welder→horizontal (oder Käfig) accumulator→forming mill→
HF-soild, das (welder→sizing ist Truthahnkopf) →, mill→rounghly, geraderichtend ab schnitt machine→run heraus verlegen
Die grundlegenden Parameter:
Stände der Formung der Mühle | 7 |
Stände der Bearbeitenmühle | 5 |
Wellenmaterial | 40Cr |
runder Rohrdurchmesser | 19-76mm |
Runde Rohrstärke | 1.5-3.0mm |
quadratische Rohrgröße | 15×15-60×60mm |
quadratische Rohrstärke | 1.5-2.0mm |
Modell | Durchmesser-Strecke | Rohr-Stärke | Leitungsgeschwindigkeit (m/min) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
Diese Maschine schließt ein:
(1) UNO-Wirbelmaschine (hydraulisch erweitern Sie)
(2) scheren und stoßen Schweißer
(3) horizontaler Akkumulator
(4) bildend, Schweißen und Bearbeitenmühle
A) Fütterung u. Gerät planierend
B) Formung der Maschine
C) Führen, Verdrängung, Schweißens- u. Abfallgerät
D) Ein Satz des Kühlwasserbehälters
E) Bearbeitenmühle
F) Hauptansteuersystem
(5) sah Computer-Ausschnitt (Kreis sah Ausschnitt)
(6) lassen heraus Tabelle laufen
(7) Festkörper-HF elektrisch
(8) Hydrauliksystem
(9) elektrisches System
(10) Druckluftanlage
