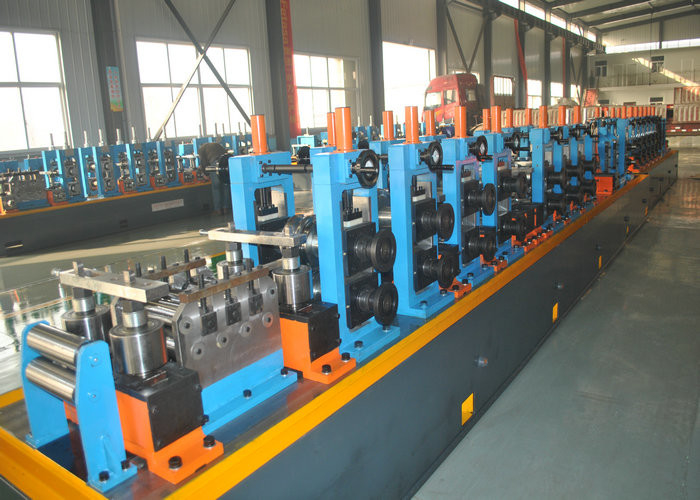

ERW-Rohrmühle für Rohre aus Kohlenstoffstahl aus Edelstahl 16-76 mm

Hochfrequenz-Geradnahtrohrmühlen sind für die Herstellung von hochfrequenzgeschweißten Geradnahtrohren, Quadratrohren und Sonderprofilrohren konzipiert. Die Produktionslinie zeichnet sich durch fortschrittliche Pass-Technologie und ein automatisches SPS-Steuerungssystem aus, das einen stabilen Betrieb, einfache Wartung und branchenführende Strukturpräzision gewährleistet.

• Anwendbares Material:
  • Warm- oder kaltgewalztes Stahlband (GB700-88 oder GB1591-88)
  • Material: Kohlenstoffarmer Stahl, niedriglegierte Stähle ≤345Mpa, b≤610Mpa
  • Dicke: 1,0-3,0 mm (GB708-88)
  • Breite: 50-200 mm
  • Coil I.D.: 400-550 mm
  • Coil O.D.: 800-1200 mm
  • Maximales Coilgewicht: 1500 kg
• Verarbeitungsbereich:
  • O.D.: 16-63 mm
  • Wandstärke: 1,0-3,0 mm (Quadratrohr und Sonderprofilrohr ≤2,0 mm)
  • Länge: 4-8 m
• Produktionsprozess:Rohmaterial → Abwickeln → Scheren/Schweißen → Materialansammlung → Nicht-Leistungs-Nivellierung → Formfräsen → Hochfrequenzschweißen → Gratentfernung → Abkühlen → Kalibrieren → Grobrichten → Festlängenzuschnitt → Fertigrohr
• Fräsgeschwindigkeit:20-60 m/min
• Hochfrequenz-Geräte Leistung:200 KW

• Platzbedarf für mechanische Ausrüstung: 50 m × 4,5 m (L × B)
• Platzbedarf für elektrische Ausrüstung: 5 m × 4 m (L × B)
• Maschinenfundament (siehe Zeichnung des Lieferanten)
• Zwei Sätze von 10-Tonnen-Brückenkränen
• Stromversorgungsanforderungen:
  • Ausrüstungsmotor: 75KW + 11KW + 5KW = 91 KW
  • Hochfrequenzmotor: 200 KW
