Maschine für das Schneiden von Stahlspulen mit hoher Präzision
Beschreibung des Produkts
Die Schneidlinie, auch als Schneidmaschine oder Längsschnittlinie bezeichnet, wird zur Entwicklung, zum Schneiden und zum Rückschlagen der Stahlrollen in Stahl mit Nachfragebreite verwendet.Es kann verwendet werden, um die kalt oder warmgewalzte Stahlspule, Siliziumstahlspule, Blechspule, Edelstahl und farblich beschichtete Stähle zu verarbeiten.
1.Funktion: Es wird zum Längsschneiden der Stahlspule und zur Rückwicklung der Schlitzstreifen in Spulen verwendet.
2Vorteile: Bequem zu bedienen, hohe Schneidgenauigkeit und Nutzung des Materials, nimmt die unendliche Geschwindigkeit an.
3.Struktur: Besteht aus einem Decoiler, einer Fütterungsvorrichtung, einer Schneidmaschine und einer Rückspannmaschine.
4.Material kann verarbeitet werden: verzinkter Stahl, Edelstahl, Siliziumstahl, Kupfer und Aluminium usw.
Industriezweige: Stahlfabrik, Transformator, Elektromotor, elektrische Ausrüstung, Automobil, Baustoffe, Tür, Verpackungsindustrie.
Haupttechnische Parameter
| - Nein. |
Name |
Einheit |
Parameter |
| 1 |
Materialien |
|
Kohlenstoff- und galvanisierte Stahlspulen |
| 2 |
Zugfestigkeit |
MPa |
δb≤400,δS280 |
| 3 |
Stärke |
mm |
0.5-4 |
| 4 |
Breite (max) |
mm |
900 bis 1600 |
| 5 |
Identifizierung der Spule |
mm |
Φ508 |
| 6 |
Coil OD |
mm |
Φ≤1800 |
| 7 |
Geschwindigkeitslinie |
m/min |
> 80 |
| 8 |
Spezifikation der Klingen |
|
Für die Berechnung der Leistungsgrenze |
| 9 |
Material der Klingen |
|
6CRW2SI |
| 10 |
Durchmesser des Knifes |
mm |
Φ260 |
| 11 |
Material für die Drehscheibe eines Messers |
|
40Cr |
| 12 |
Macht |
|
380V/50Hz/3Ph |
| 13 |
Kapazität |
kW |
200 |
| 14 |
Gesamtlinienmaß |
m |
25 m ((L) x 8 m ((W) |
| 15 |
Notwendigkeit eines Betreibers |
|
1 Maschinenbauer, 2 einfache Arbeiter |
| 16 |
Linienrichtung |
|
Von rechts nach links (Gesicht auf Maschine) |
| 17 |
Farbe der Maschine |
|
Individualisiert |
Verfahren
Von rechts nach links:Eintrittsspulenwagen→Hydraulischer Entspulenwagen →Hydraulische Presse und Zwingvorrichtung→Hydraulischer Schneider→Looper 1→Seitenleitvorrichtung→Slitter→Schrottwickler→Looper 2→Spannungsstand →Recoielr→Ausfahrtsspulenwagen
Ausrüstungskomponente
| - Nein. |
Name |
Anzahl |
| 1 |
Eintrittsspulenwagen |
1 Satz |
| 2 |

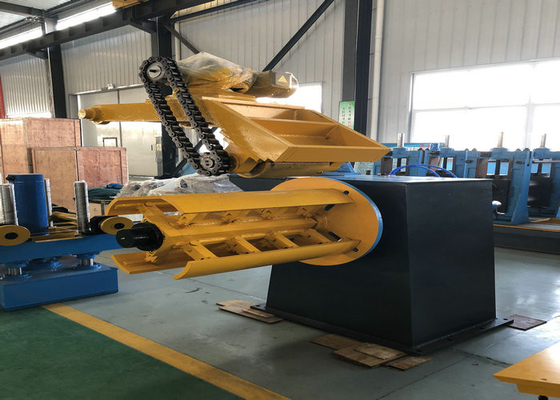

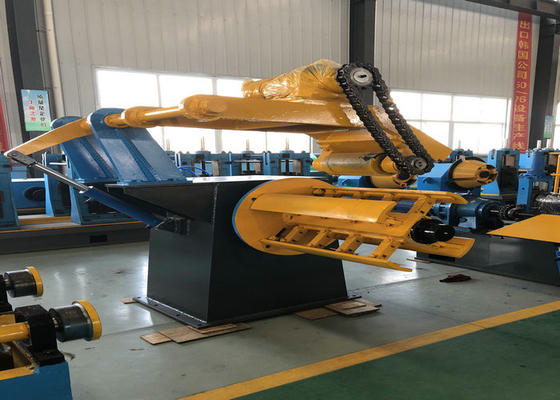

Hydraulischer Entwickler |
1 Satz |
| 3 |
Hydraulische Press- und Zwickvorrichtung |
1 Satz |
| 4 |
mit einer Leistung von mehr als 1000 W |
1 Satz |
| 5 |
Schleife 1 |
1 Satz |
| 6 |
Seitenführungseinrichtung |
1 Satz |
| 7 |
Schlitter |
1 Satz |
| 8 |
Schrottwinder |
1 Satz |
| 9 |
Schleife 2 |
1 Satz |
| 10 |
Spannungsstand |
1 Satz |
| 11 |

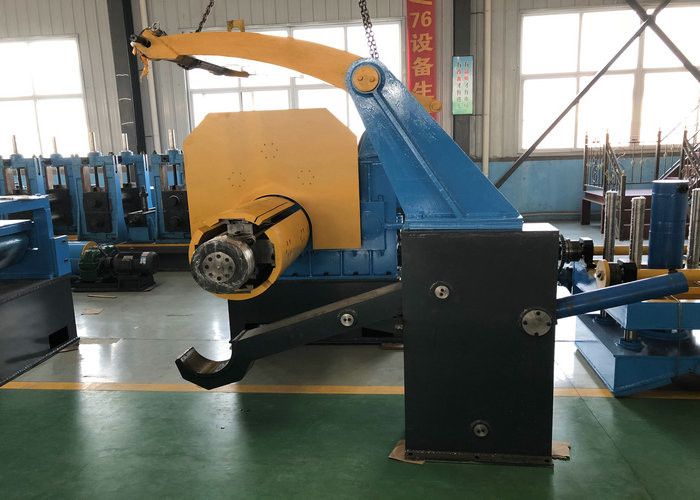

Erinnerung |
1 Satz |
| 12 |
Ausfahrtsspulenwagen |
1 Satz |
| 13 |
Hydraulisches System |
1 Satz |
| 14 |
Elektrische Anlage |
1 Satz |
Wenn Sie detaillierte Parameter der Maschine benötigen, sagen Sie mir bitte die Spezifikationen des Blattes, das Sie verarbeiten müssen, ich werde Ihnen die Daten zur Verfügung stellen, um Ihnen die technischen Lösungen, die Sie benötigen.
Zum Beispiel:
1,Coil.I.D. (mm)
2,Spule.O.D. (mm)
3,MAX-Gewicht der Spirale (Tonnen)
4Hauptmaterial
5,max. Spulendicke (mm)
6,max. Spulenbreite (mm)
7, Spannung/HZ
und so weiter:
Unsere Dienstleistungen
1) Wir schicken den Ingenieur für die Installation und Ausbildung Ihrer Arbeiter, wie diese Maschine richtig zu bedienen.
2(Siehe unten.)Einjährige Qualitätsgarantie, lebenslange Reparaturgarantie.Nach Ablauf der Qualitätsgarantie, werden nur die Kosten für Ersatzteile berechnet.
3) Wir erbringen den Vor- und Nachverkauf.
Vorverkaufsservice: Werkstattentwurf und Produktionsentwurf
Nachverkaufsservice: Installation und Ausbildung sowie der Fachingenieur für die Arbeit.
4) Wir können auch den Ingenieur für Sie serval Monate oder 1 Jahr arbeiten. Der Ingenieur wird Ihnen helfen, die Ausgabe zu verbessern, die Abfälle zu reduzieren und die Kosten zu senken.
5) Wir liefern den Vorverkaufsservice-Design für das gesamte Projekt für die Herstellung von Rohren aus Edelstahl/Kohlenstoffstahl.
6Wir übernehmen die Verladung und den Versand.
