25 Streifen Längsteilanlage, SPS-gesteuerte Stahlblech-Längsteilanlage
Produktspezifikationen
| Attribut |
Wert |
| Material |
HRC, CRC, verzinktes Stahlblech |
| Spannung |
220/380/415/420/440V |
| Garantie |
1 Jahr |
| Klingenmaterial |
SKD11 |
| Breitentoleranz |
+/-0,05 mm |
| Steuerung |
SPS |
| Kundendienst |
Ingenieure stehen für den Service von Maschinen im Ausland zur Verfügung |
| Max. Längsteilungsstreifen |
25 Streifen |
| Coilgewicht |
15 Tonnen max. |
| Farbe |
Blau |

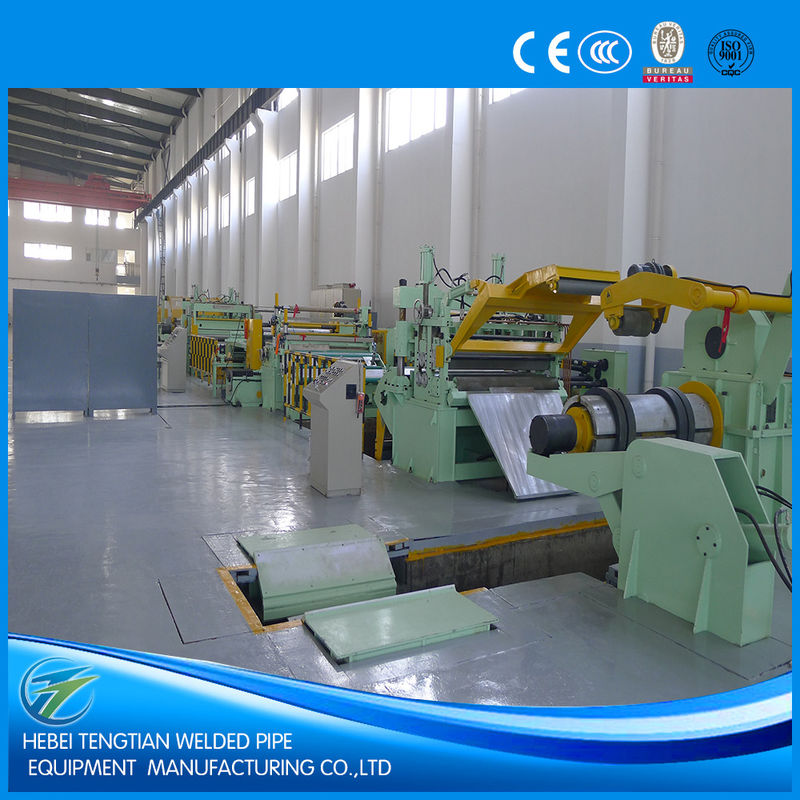

Hochpräzise Hochgeschwindigkeits-SPS-gesteuerte HRC-Blech-Längsteilanlage
Diese Dünnblech-Längsteilanlage, auch als Metallband-Schneidemaschine bezeichnet, ist eine Produktionslinie, die entwickelt wurde, um Mutterbänder in kleinere Bänder bestimmter Breiten aufzuteilen. Das System umfasst einen Coil-Lade-Wagen, ein Einzel-Dorn-Abwickler, Coil-Ende-Zuführung und -Schaufelung, Doppelwalzen-Quetschzuführung, Dreiwalzen-Nivellierung, Endbeschnitt, Streifenausrichtung, Scheibenscheren, Schrottaufwicklung, Lochakkumulator, Vorabscheider, Spannen, Aufwickeln, Coil-Ablasswagen, hydraulische Steuerung und elektrische Steuerung.
Hauptmerkmale
- Kundenspezifisch konzipierte Produktionslinien, zugeschnitten auf die Kundenanforderungen
- Flexible Konfiguration mit Einzel- oder Doppel-Dorn-Abwickler-Optionen
- Präzisionssteuerung für Mittellinie, Längsteilzubehör und Aufwicklung
- Oberflächenschutzmaßnahmen für Edelstahl-, verzinkte Stahl- und farbbeschichtete Stahlcoils
- Modernes Hydrauliksystem-Design und -Produktion
- Hochwertige Komponenten von ausgewählten Lieferanten
- Strenge Qualitätskontrolle während des gesamten Herstellungsprozesses
- Wettbewerbsfähige Preise durch effizientes Produktionskostenmanagement
- Option für AC- oder DC-Motorantrieb (typischerweise DC-Motor mit Eurotherm 590 DC-Treiber)
- Umfassende Sicherheitsmerkmale einschließlich Not-Aus
Arbeitsprozess
Coil-Beladung → Doppel-Dorn-Abwickler → Coil-Kopf-Zuführung, Pressen & Schaufeln → Doppelwalzen-Quetschzuführung, Fünfwalzen-Nivellierung → Endbeschnitt → Lochakkumulator(1) → Streifenausrichtung → Scheibenscheren → Schrottaufwicklung → Lochakkumulator(2) → Vorabscheider/Spanner/Längenmesswalze → Aufwicklung/Coils pressen & Abscheider → Coils-Entladung → Hydraulische Steuerung → Elektrische Steuerung
Technische Parameter
Material:Kohlenstoffstahl, Edelstahl, verzinktes Blech, farbbeschichtetes Stahlblech
Streifendicke:0,3-3 mm
Max. Streifenbreite:1300 mm
Coil-Abmessungen:Innendurchmesser ≥Φ508mm, Außendurchmesser Φ1800mm
Max. Coilgewicht:15000 kg
Schneidmotor:75 kW DC-Motor
Schneidwelle:Ф205 x 1400 mm
Scheibenmesser:ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11)
Trennscheibe:ID75 x OD180mm x 6mm, 65Mn
Aufwickelblock:Ф508 x 1400 mm
Aufwickelmotor:110 kW DC-Motor
Elektrische Steuerung:Eurotherm 590 DC-Treiber-Schrank plus Bedienfelder
Schneidgeschwindigkeit:Max. 100 m/min, einstellbar
Modellspezifikationen
| Modell |
Dicke |
Breite |
Coilgewicht |
Fertige Schlitzbreite |
Max. Schneidgeschwindigkeit |
| JY-1 x 600 |
0,2-1 mm |
100-600 mm |
Max. 8T |
Min. 20 mm |
120 m/min |
| JY-2 x 1300 |
0,3-2 mm |
300-1300 mm |
Max. 15T |
Min. 25 mm |
150 m/min |
| JY-3 x 1600 |
0,3-3 mm |
500-1600 mm |
Max. 20T |
Min. 25 mm |
120 m/min |
| JY-4 x 1600 |
0,4-4 mm |
500-1600 mm |
Max. 30T |
Min. 30 mm |
120 m/min |
Hinweis: Die Daten in der Tabelle dienen nur als Referenz. Jede Produktionslinie wird kundenspezifisch nach den spezifischen Kundenanforderungen konzipiert.
Unsere hochpräzisen SPS-gesteuerten Stahlschneidemaschinen werden kundenspezifisch angepasst, um die spezifischen Anforderungen jedes Kunden zu erfüllen. Teilen Sie uns Ihre Parameter mit, und wir entwerfen eine geeignete Maschinenbaulösung für Ihre Bedürfnisse.
