Metallschneidemaschine 220V

Metallschneidemaschine 220V

Einleitung:

Da die Dicke der Spulenstreifen proportional zur Kapazität der Blechschneidungsleitungen ist, benötigen die größeren Modelle der Spulenschneidmaschinen die größere Dicke der Masterspulen.Wir können Schneidlinien in drei Gruppen nach Dicke Unterschied zu klassifizieren, d. h. eine dünne Blechschneidmaschine, eine mittlere Dicke-Schleifmaschine und eine Dicke-Schleifmaschine.

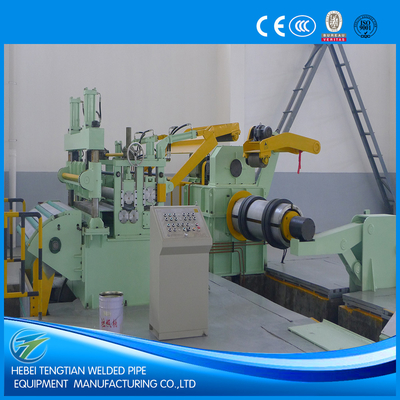

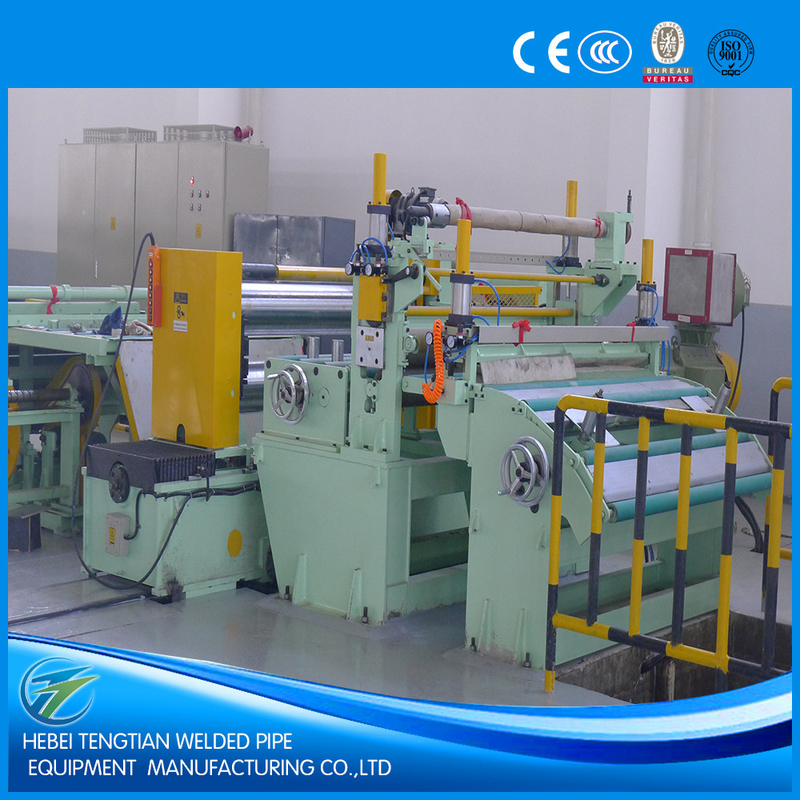

Diese dünne Blechschneiderei, auch Metallspulen-Schneiderei genannt, ist eine Art Produktionslinie, um Hauptspulen in kleinere Spulen einer bestimmten Breite zu zerlegen.Die dünne Blechschneidlinie besteht aus einem Spulenladenwagen, Einzelschraubentwicklung, Spulenendzufuhr und -schuppen, Doppel-Rollenschnupfzufuhr, Drei-Rollenschraubung, Endschneiden, Streifenanschliessen, Scheiderscheren, Schrott-Rollen, Lochakkumulator,Vortrieb, Spannung, Rückstoß, Spulen Auto, hydraulische Steuerung und elektrische Steuerung.
Die dünne Blechschneidlinie eignet sich für Spulen mit einer Banddicke von (0,2~1) mm, (0,3-2) mm, (0,3-3) mm und (0,4-4) mm, während die Bandbreite veränderbar ist: 600 mm, 1000 mm, 1250 mm, 1600 mm, 1800 mm und so weiter.

Vorteile und Eigenschaften unserer Stahlspulen-Schneidmaschine:

1. Jede Produktionslinie (dünne Blechschneidlinie) ist streng nach den Anforderungen des Kunden konzipiert und gefertigt.Sicherstellen, dass der gesamte Metallspulen-Slitter kompakt ist, glatt, fest und einfach zu bedienen.
2.Dünne Spulen unterscheiden sich durch das Spulengewicht, wenn das maximale Spulengewicht gering ist, wird für den Metallspulen-Slitter in der Regel ein Einzelmandel (Kantyl) -Entwickler verwendet; wenn das maximale Spulengewicht bis zu 25 Tonnen beträgt,es ist angemessen, für die Spulen-Schneidmaschine einen Doppelmandel-Entwickler zu verwenden.
3Der Kunde benötigt in der Regel schmale dünne Streifen mit hoher Schneidpräzision.etc. um die Schneidegenauigkeit bei dünner Dicke zu gewährleisten.
4Wenn es um Edelstahl, verzinkten Stahl, farbige Stahlspulen geht, treffen wir heikle Maßnahmen wie Gummiwalzen, glatte Übertragungsplatten, um die perfekte Oberfläche zu schützen und nicht zu verletzen.
5Wir haben einen offensichtlichen Vorteil bei der Entwicklung und Produktion von hydraulischen Systemen für diese dünne Blechschneidlinie.
6.Wir wählen immer gute Lieferanten von hydraulischen Teilen, Motoren, Geschwindigkeitsreduktoren, elektrische Teile..
7Wir kontrollieren alle Produktionsprozesse, vom Materialkauf über Schweißen, Bearbeiten, Härten und Schleifen bis hin zur Montage und Malerei.Wir können sicherstellen, dass gute Qualität Metall Spulen Schlitter.
8Wir können die gleiche Qualität der Spulen Schneidmaschine zu günstigeren Preisen liefern, weil wir bei der Produktionskostenverwaltung gut sind.
9. AC-Motor oder DC-Motorantrieb, der Kunde kann frei wählen. Normalerweise übernehmen wir DC-Motor und Eurotherm 590 DC-Treiber aufgrund seiner Vorteile des stabilen Laufens und großen Drehmoments.
10Die Sicherheit des Betriebs wird durch klare Anzeigen auf der dünnen Schnittleiste, Sicherheitsvorrichtungen wie Notstopp usw. gewährleistet.

Arbeitsprozess:

Beförderung der Spirale ∆ Entwickler mit Doppelmandel ∆ Beförderung mit Spirale, Pressen und Schaufeln ∆ Beförderung mit Doppelwalzen, five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Haupttechnischer Parameter
Material der Spulen: Kohlenstoffstahl, Edelstahl, verzinkte Platte, farbige Stahlplatte
Bandstärke: (0,3-3) mm
Max. Streifenbreite: 1300 mm
Innerer Durchmesser der Spulen: ≥ Φ508 mm
Außendurchmesser der Spulen: Φ1800 mm
Max. Gewicht der Spule: 15000Kg
Slittermotor: Gleichstrommotor mit 75 kW
Schlittschacht: Ф205 x 1400 mm
Scheibenmesser auf der Schlittschachtel: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11).
Trennscheibe: ID75 x OD180mm x 6mm, 65Mn
Die Spannung wird durch Streifen, die durch Reibungswolle gefüllt werden, die um Holzplatten gewickelt werden.
Einheit für die Verarbeitung von Spinnstoffen
Recoiler-Motor: 110 kW Gleichstrommotor
Elektrische Steuerung: Eurotherm 590 Gleichstrom-Treiber-Schrank plus Steuerungen.
Schnittgeschwindigkeit: maximal 100 m/min, einstellbar.

Spezifikationsformular der Stahlspulen-Schneidmaschine:
