Vollautomatische Stahlschneidmaschine mit Sicherheitsbetrieb 1 Jahr Garantie
Produktspezifikationen
| Eigenschaft |
Wert |
| Material |
HRC, CRC, Verzinktes Stahlblech |
| Spannung |
220/380/415/420/440V |
| Mühlgeschwindigkeit |
Maximal 150 m/min |
| Gewährleistung |
1 Jahr |
| Material der Klinge |
SKD11 |
| Toleranz für die Breite |
+/- 0,05 mm |
| Kontrolle |
PLC |
| Dienstleistungen nach dem Verkauf |
Ingenieure für die Auslandservice von Maschinen |
| Max. Schnittstreifen |
25 Streifen |
| Gewicht der Spirale |
Maximal 12 Tonnen. |
| Farbe |
Blau |
Produktübersicht

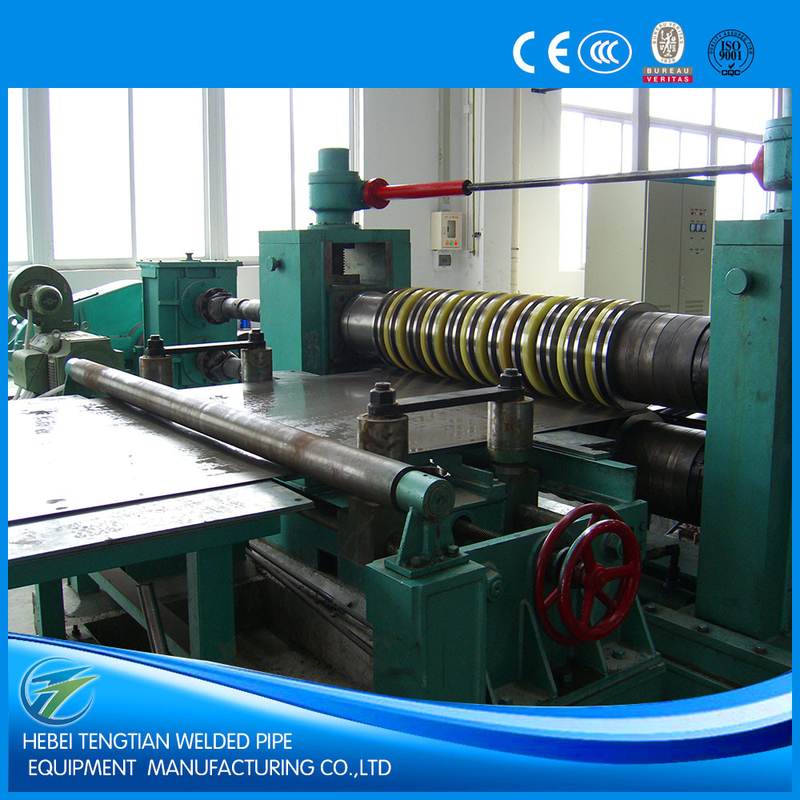

ZJ-(0.3-3) ×1300mm Vollautomatische Hochpräzisions-Hochgeschwindigkeits-Stahlschneidmaschine
Diese dünne Blechschneiderei, auch Metallspulen-Schneiderei genannt, ist eine Produktionslinie, die Masterspulen in kleinere Spulen spezifischer Breiten zerlegen soll.mit einer Breite von nicht mehr als 15 mm, Spulenendzufuhr und Schaufeln, Doppelwalz-Zählung, Dreiwalz-Ebeneinrichtung, Endschneiden, Streifenausrichtung, Scheißscheibe, Schrottwalzen, Loch-Akkumulator, Vorseparator, Spannung,Zurückschrecken, Auto abwickeln, hydraulische Steuerung und elektrische Steuerung.
Wesentliche Merkmale
- Speziell auf Kundenanforderungen zugeschnittene Produktionslinien
- Flexible Konfiguration mit Ein- oder Doppelmandel-Uncoileroptionen
- Präzisionssteuerung für Mittellinie, Schneidzubehör und Rückstoß
- Maßnahmen zum Oberflächenschutz für empfindliche Materialien wie Edelstahl
- Entwicklung und Produktion fortschrittlicher hydraulischer Systeme
- Hochwertige Komponenten von vertrauenswürdigen Lieferanten
- Strenge Qualitätskontrolle während des gesamten Herstellungsprozesses
- Wettbewerbsfähige Preise durch effizientes Produktionskostenmanagement
- Option für Wechselstrom- oder Gleichstrommotorantrieb (Standardsatz Gleichstrommotor mit Eurotherm 590 Gleichstromantrieb)
- Umfassende Sicherheitsvorrichtungen einschließlich Notstopp
Arbeitsprozess
Spulenbelastung
mit einer Breite von nicht mehr als 15 mm
Spulenkopfzufuhr
Pressen und Schaufeln
Doppelwalz-Pinch-Fütterung
Fünfwalz-Ebenenbau
Endschneiden
Schleusen-Akkumulator
Streifen-Ausrichtung
Scheren von Scheiben
Schrott auf dem Rollen
Einfach zu bedienen.
Vortrennungs-/Verspannungsgerät
Rückspulen/Spulenpressen und Trennmaschine
Spulenentladung
Hydraulische Steuerung
Elektrische Steuerung
Technische Parameter
Zubereitungen für die Herstellung von Spulen:Kohlenstoffstahl, Edelstahl, Verzinkungsplatte, farbige Stahlplatte
Banddicke:(0,3-3) mm
Max. Streifenbreite:1300 mm
Innerer Durchmesser der Spulen:≥ Φ508 mm
Außendurchmesser der Spulen:Φ1800 mm
Max. Gewicht der Spule:15000Kg
Slittermotor:75 kW Gleichstrommotor
Schnittwelle:F205 x 1400 mm
mit einer Breite von nicht mehr als 30 mmID205mm x OD310mm x 10mm, 6CrW2Si ((H13, SKD-11)
Trennscheibe:ID75 x OD180mm x 6mm, 65Mn
Rückschleifer:F508 x 1400 mm
Motor der Rückschleifer:110 kW Gleichstrommotor
Elektrische Steuerung:Eurotherm 590 Gleichstromtriebschrank plus Steuerungen
Schnittgeschwindigkeit:max. 100 m/min, einstellbar
Spezifikationen des Modells
| Modell |
Stärke |
Breite |
Gewicht der Spirale |
Fertiggeschlitzte Schlitzbreite |
Maximale Schneidgeschwindigkeit |
| JY-1 x 600 |
0.2-1 mm |
100 bis 600 mm |
Maximal 8T |
Min. 20 mm |
120 m/min |
| JY-2 x 1300 |
0.3-2 mm |
300 bis 1300 mm |
Maximal 15T |
Min. 25 mm |
150 m/min |
| JY-3 x 1600 |
0.3-3 mm |
500 bis 1600 mm |
Maximal 20T |
Min 25 mm |
120 m/min |
| JY-4 x 1600 |
0.4-4mm |
500 bis 1600 mm |
Maximal 30T |
Min 30 mm |
120 m/min |
Anmerkung: Die Daten in der Tabelle dienen lediglich der Referenz.
