Maschine zur Herstellung von Stahlrohren aus Stahl mit Schlagzeug 80 m/min
Spezielle Form Stahl Hard Press geschlossen Profil Stahlrohr Herstellung Maschine
Ich...Gemeinsame Produktspezifikationen
| - Nein. Ich weiß nicht. |
Modell |
Rohrgröße |
Stärke |
Geschwindigkeit ((m/min) |
Kapazität (KW) |
HF(KW) |
Fläche ((LxW in Metern) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 bis 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 bis 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 bis 2,5 mm |
30 bis 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
Ø22 - ø60 mm |
0.9 - 3,0 mm |
30 bis 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 bis 4 mm |
30 bis 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 bis 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 bis 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 bis 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 bis 6 mm |
30 bis 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 bis 8 mm |
20 bis 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 bis 12 mm |
15 bis 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 bis 14 mm |
10 bis 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 bis 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 bis 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 bis 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 bis 20 mm |
5 bis 20 |
4300 |
1800 |
300*24 |
Ich...I.Zusammensetzung der Ausrüstung
Entwickler: Die Single Cone-Wicklung besteht aus doppelten Ausdehnungsschrauben und Frequenzschrauben und besteht aus zwei Hauptteilen: Hauptkörper und Feststütze.Der Hauptteil ist mit einem pneumatischen System ausgestattet, um den Bedürfnissen der Erweiterung gerecht zu werden., Kontraktion und Bremsung der Mandrels.
Ausgleicher und Nivellierer: Der Ausgleicher wird hauptsächlich verwendet, um den neuen Stahlkopf in den Nivellierer zu führen, nachdem die Entwickler-Einheit die Spirale an den Arbeitsplatz gebracht hat.Der Leveler wird hauptsächlich verwendet, um den Kopf und die Spur des Stahlstreifens zu ebnen und für den nächsten Schritt Schere und Schweißen vorzubereiten, um sicherzustellen, daß der Stahlstreifen im Schergeschweiß flach und gerade gegenübersteht.
Automatisches Scheren und Schweißen: Wird verwendet, um den unregelmäßigen Teil des Bandkopfes und -schwans abzuschneiden und den Bandschwans der vorherigen Spirale mit dem Bandschwans der nächsten Spirale auszurichten und zusammen zu schweißen.

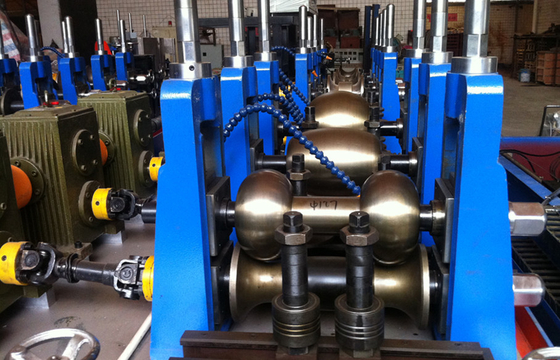

Form- und Größenabbau: Dieser Teil biegt den Stahlstreifen kalt in eine festgelegte Form.
Schneidmaschine: Sie wird zum Materialschneiden von Stahlrohren mit kontinuierlichem Nonstop-Schnitt verwendet.Der Hochleistungsservo ist mit einem hochpräzisen Reduktor und einem importierten Rack- und Piniengetriebe ausgestattet. Die Schnittgenauigkeit (Lochentfernung) beträgt ±1 mm. Installieren Sie importierte hochpräzise lineare Führungsschiene und Schutzdeckel

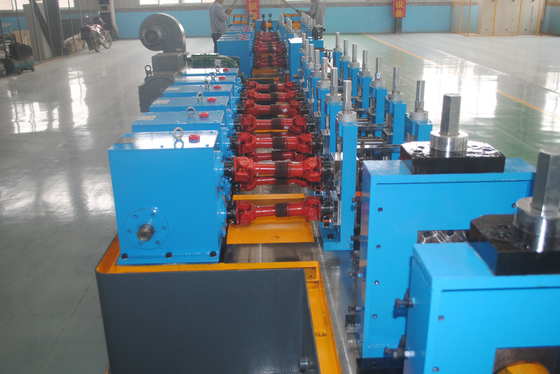

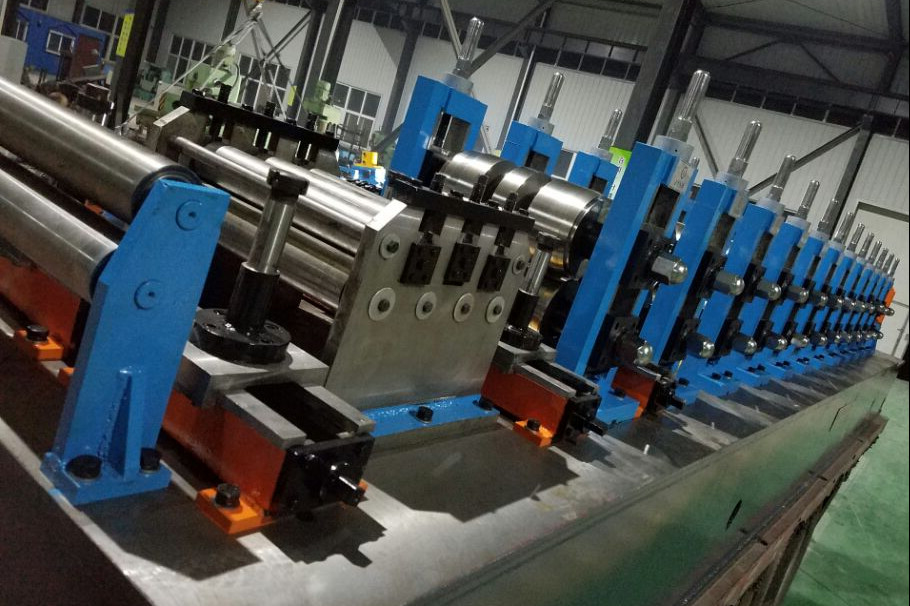

III.Aussehen der Fabrik
