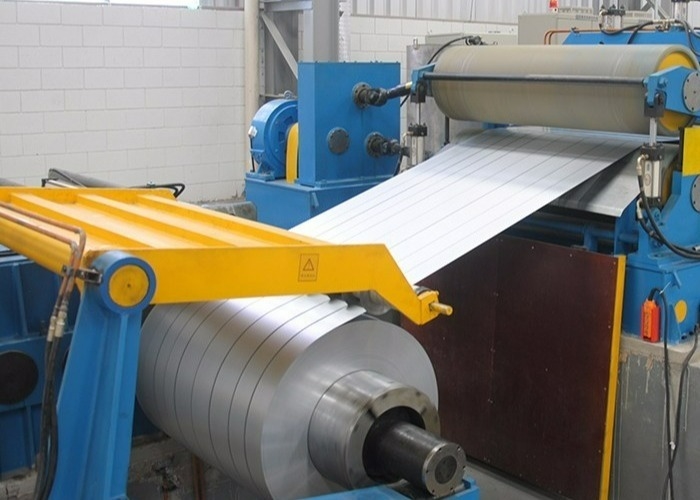

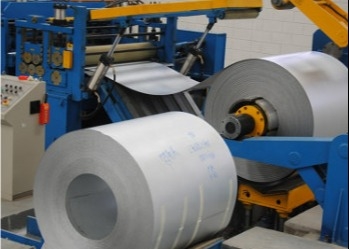

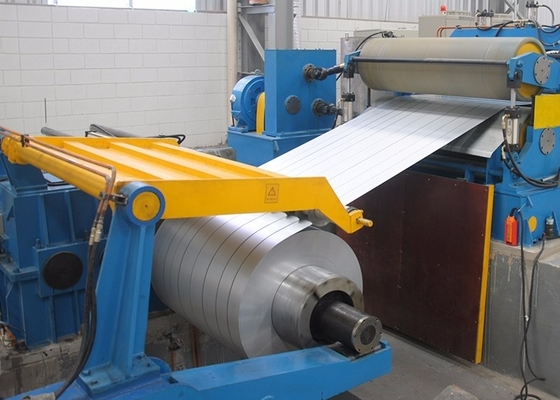

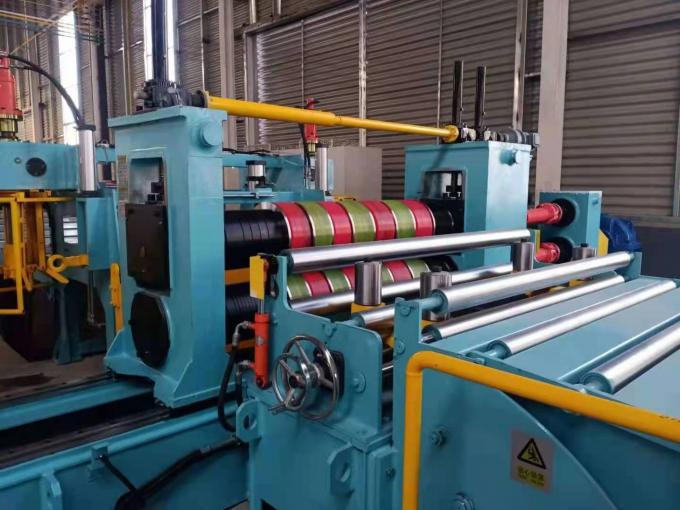

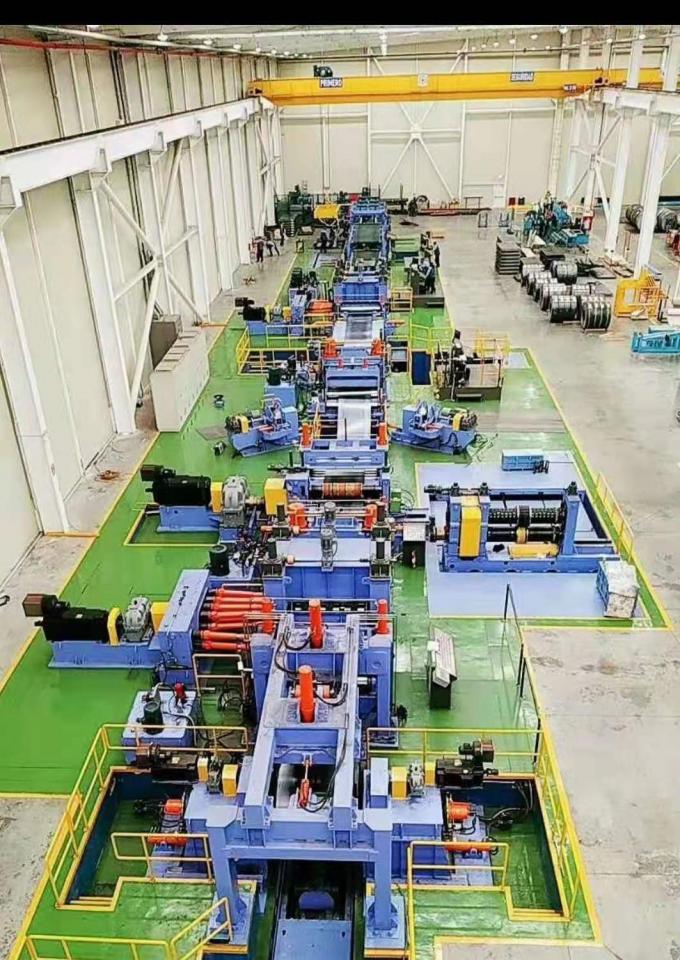

3 ~ 14 mm × 1600 mm Stahlspule Schneidmaschine Allgemeine Einführung

Diese Produktionslinie eignet sich für kontinuierliche Längsscherenstreifen mit einer Breite von 800-1500 mm und einer Dicke von 0,5-3 mm für warmgewalztes gewöhnliches Kohlenstoffstahl.Stahl und andere Baustoffe mit niedrigem Legierungsgrad. als 1500 × 0,5 ~ 3 mm Schneideeinheit bezeichnet.

3 ~ 14 mm × 1600 mm Stahlspule Schneidmaschine MTechnische Parameter:

A.Maschinendaten:

1Ausrüstungsbezeichnung: Schneidlinie

2Modell: 14×1600

3Arbeitsprozess:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Funktion 2]→Rolltisch→Bekehrungskorrektur→Pinch→Feinnivellierung→Längenmessung→Schwanzpinch→Schneiden→Aufheben und Stapeln

B.Verarbeitungsmaterialparameter:

Parameter des Einlassmaterials:

Material: warmgewalzte Stahlspule Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Spulendicke: 3 mm ∼14 mm (Q235B) 3 mm ∼12 mm ((Q355B)

Breite der Spule: 700 mm·1600 mm

Innerer Durchmesser der Spule: Φ610 mm, Φ760 mm

Außendurchmesser der Spule: Φ1000mm Φ2200mm

Gewicht der Spule: max. 35000Kg

Parameter des Auslassmaterials:

1)Durchschnittliche Parameter des fertigen Produkts:

Längengenauigkeit: Länge ≤±1,0 mm/L=2 m

Diagonale ≤ ± 1,5 mm/L=2 m

Flachheit: besser als die nationale Norm GB709-2006Palletierungshöhe: 2000mm12000mm

Palletisierungshöhe: max. 400 mm

Palettierungslast: max.15000Kg

2)Parameter für die Zersplitterung des Fertigprodukts:

Schneidkapazität: bis zu 3 Streifen (wenn die Plattenstärke 13-14 mm ohne Abfallkanten beträgt)

Höchstens 4 Streifen (wenn die Plattenstärke 11-12 mm beträgt, ohne Abfallkanten)

Höchstens 6 Streifen (wenn die Plattenstärke 9-10 mm beträgt, ohne Abfallkanten)

Höchstens 8 Streifen (wenn die Plattenstärke 7-8 mm beträgt, ohne Abfallkanten)

Höchstens 10 Streifen (wenn die Plattenstärke 3-6 mm beträgt, ohne Abfallkanten) Gerade Linie Genauigkeit: ≤ 0,5 mm/1000 mm ((条宽≥140 mm时,侧边料除外)

Schnittbreite: Min.120 mm

Breitentoleranz: ±0,3 mm

Der innere Durchmesser der Rückwicklung: Φ610 mm

Gewicht der Wiederaufwicklung: max.35000Kg

Toleranz des Turms: ≤ ± 10 mm (innerliche und äußere Kreise werden nicht gezählt)

C,Grunddaten der Maschine:

Konstruktionsgeschwindigkeit: Max.15-30 m/min (bei offener Zeit je nach Plattendicke und Material)

Max.30-80m/min (bei der Aufwicklung entsprechend der Dicke und dem Material der Platte)

Einheitsrichtung: □Von links nach rechts oder □Von rechts nach links (gerichtet auf das Gerät auf dem Bedientisch)

Stromversorgung: dreiphasiger Wechselstrom 380 V, 50 Hz

Bodenfläche: ≈65m × 11m (L × W)

Einsatzumgebung: Umgebungstemperatur: -10°C-40°C

Relative Luftfeuchtigkeit: ≤ 80%

Schutzklasse: IP40

3~14 mm × 1600 mm Stahlspule SchneidemaschineProduktkonzept:

1Zuverlässigkeit: Die Ausrüstung ist mit hoher Zuverlässigkeit konzipiert und hergestellt, um einen normalen und kontinuierlichen Betrieb der Ausrüstung zu gewährleisten.

2Sicherheit: Die mechanischen, hydraulischen und elektrischen Systeme des kompletten Ausrüstungssatzes sind mit zuverlässigen Schutz- und Sicherheitsvorrichtungen ausgestattet.Die Ausrüstung verfügt über eine Notstoppfunktion und eine Reaktionsvorrichtung., und kann im Notfall automatisch oder manuell eingestellt werden.

3. Umweltschutz: Alle Arten von Hydrauliköl, das in der Ausrüstung verwendet wird, können zuverlässig zurückgewonnen und recycelt werden, und kein Leck wird die Umwelt verschmutzen.

4. Energieeinsparung: Der Energieverbrauch der Ausrüstung wird bei der Konstruktion voll berücksichtigt und die Einheit mit hoher Übertragungswirksamkeit wird verwendet, kombiniert mit der Verbesserung der Produktgenauigkeit,zur Verringerung des Eigenverbrauchs.

5. Einfache Bedienung: Die Bedienung der Ausrüstung ist einfach und der Mensch-Maschine-Dialog ist bequem.

3~14 mm × 1600 mm Stahlspule SchneidemaschineEigenschaften:

1Die Hauptleistung dieser Maschine wird von einem Gleichstrommotor angetrieben, der bei niedriger Drehgeschwindigkeit eine stabile Drehgeschwindigkeit und ein stabiles Drehmoment aufrechterhalten kann.Es wird durch einen Gleichspannungsregler gesteuert, um den Stromverbrauch nach verschiedenen Verarbeitungsspezifikationen anzupassen.

2. Das Gerät wird durch ein hochwertiges PLC-System gesteuert, und der Bediener kann den Betrieb über den Touchscreen abschließen. Die Software übernimmt das von Zeye selbst entwickelte Steuerungssystem (2018SR678630),mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

3. Die Hauptleistung ist mit einem bekannten Marken-Hard-Tooth-Oberflächen-Gang-Reduktor ausgestattet, der eine hohe Übertragungseffizienz und einen geringen Verschleiß aufweist.

4Die Ausrüstungskomponenten werden im Produktionsprozeß streng kontrolliert. Nach dem Schweißen werden die Hauptkomponenten gegießt, um die innere Belastung zu beseitigen, dann sandgesprengt und rostfeste,und verarbeitet durch eine neue Art von Präzisions-CNC-Bearbeitungszentrum.

5. Zeye hat sich der Entwicklung und Entwicklung dieses Produkts verpflichtet, und zwar in strenger Übereinstimmung mit den nationalen Normen im Produktionsprozess,Konzentration auf Software und Hardware als Grundlage, mit hervorragender Qualität und rücksichtsvollen Service, und ständig bieten inländischen und ausländischen Kunden mit Industrie-Leading-Edge-Blechverarbeitungsanlagen.

Verweise auf die Zeichnung des fertigen Produkts
