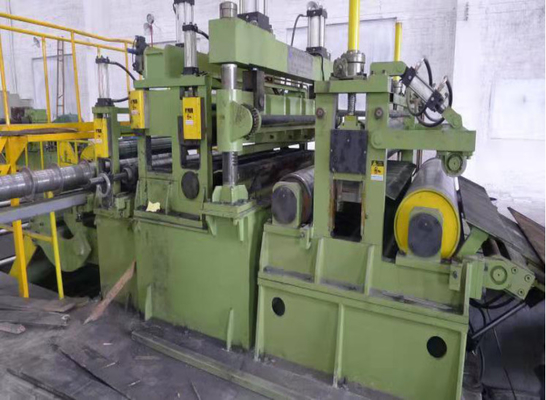

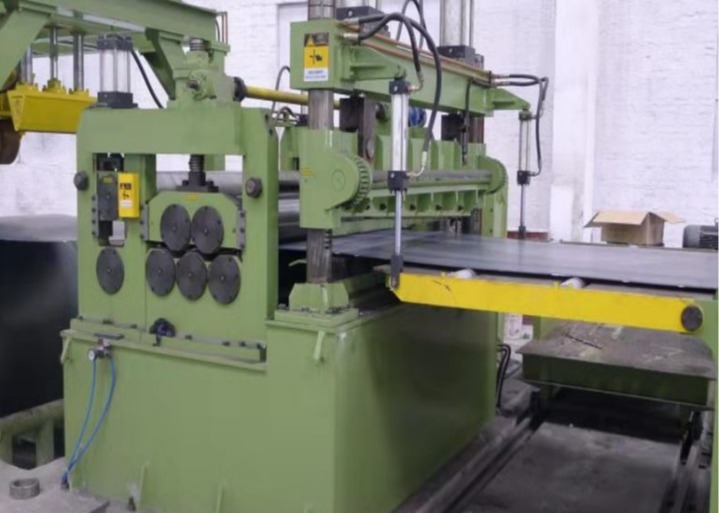

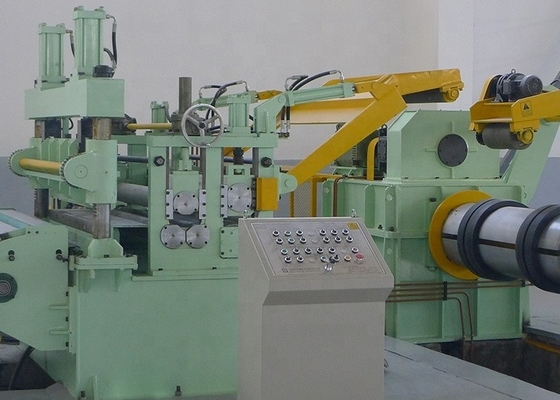

Diese Produktionslinie eignet sich für kontinuierliche Längsschere mit einer Breite von 800-1600 mm und einer Dicke von 0,5-4 mm für warmgewalztes gewöhnliches Kohlenstoffstahl,Stahl und andere Baustoffe mit niedrigem Legierungsgrad. als 1600 × 0,5 ~ 4 mm Schneidereinheit bezeichnet.
1. Spezifikation des Materials
Material Niedrigkohlenstoff-HRC (Q235, σs=250Mpa,σb=500Mpa)
Spulenstärke 0,5 mm bis 4,0 mm
Spulenbreite 300-1600 mm
Gewicht der Spirale ≤ 20 t
Innerer Durchmesser Φ508/610
Außendurchmesser ≤ Φ1800 mm
2. Fertigproduktspezifikation
Gewicht der Spirale 20 t
Innerer Durchmesser Φ508 mm
Außendurchmesser Φ1800 mm
Breitenpräzision ±0,10 mm ((Dicke 0,5 bis 3,0)
± 0,20 mm (Dicke 3,1-4,0)
Schlaggenauigkeit ≤ 5% Plattenstärke (0,08-0,20 mm)
Spulenöffnungsgeschwindigkeit 90-120 m/min
3.Equipment-Daten
(1) Leistung: Spannung 380V Frequenz 50HZ
(2) Luftleistung Druck 0,4-0,6 MPa Luftbedarf 0,2 m3/min ((Komprimierungszustand)
3.Formale Zusammensetzung der Ausrüstung
| - Nein. Ich weiß nicht. |
Name |
| 1 |
Vorbereitungsphase der Spirale |
| 2 |
Spulenwagen |
| 3 |
Ausrollen |
| |
Druckleitvorrichtung |
| 4 |
Klemm und Geradliner |
| 5 |
Scheren |
| 6 |
1# Akkumulator |
| 7 |
Lenkvorrichtung |
| 8 |
Schnapprolle |
| 9 |
Schnittmaschine |
| 10 |
Randrückwindler |
| 11 |
Verkleidungstafel und Material-Schwanzpressplatte |
| 12 |
2# Akkumulator |
| 13 |
Trennvorrichtung |
| 14 |
Spannungsplatte |
| 15 |
Maschine zum Extrudieren von Spannungsbohrungen mit 3 Rollen |
| 16 |
Lenkrolle und Führungsplatte für den Zuführkopf |
| 17 |
Rückschleifer+Rollunterstützung |
| 18 |
Ausladen |
| 19 |
mit einer Breite von mehr als 20 mm |
| 20 |
Hydraulisches, pneumatisches System |
| 21 |
Elektrische Anlage |
| 22 |
Ölrohr, Luftrohr, Kabel |
| 23 |
mit einer Breite von mehr als 20 mm |
Änderungen der vorstehenden Informationen entsprechend den Kundenbedürfnissen vornehmen
Qualität Verpflichtung und Dienstleistungen
1Garantie für ein Jahr, langfristige Wartung.
2- Bereitstellung von Generalbauzeichnungen, Grundbauzeichnungen, Rohrleitungen, elektrischen Schaltplänen, Verschleißteilen und sonstigen notwendigen Zeichnungen der Ausrüstung.
3Das Unternehmen verfügt über ein Vollzeit-Technik-Service-Team, das hauptsächlich aus Ingenieuren und Technikern besteht.und schicken Sie jemanden zum Standort des Benutzers für den Kundendienst jederzeit.
