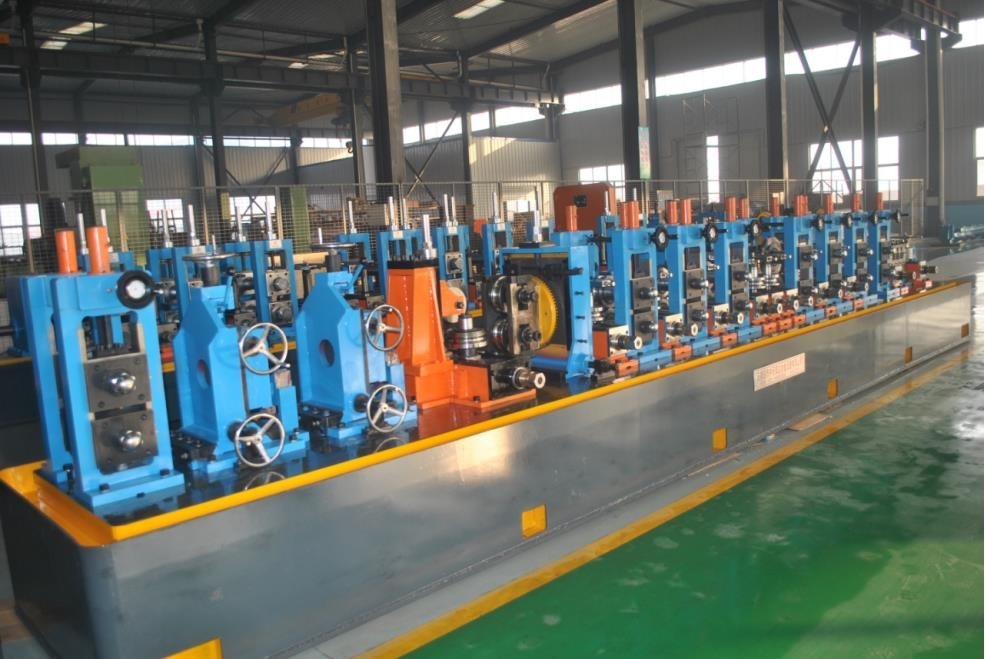

Straight Seam Schweißrohr automatische Pack und Bundle Up Hochfrequenz Schweißrohr Mühle
HG 76.2 Hochfrequenzgeschweißte Rohrproduktionslinie ist für die Herstellung geschweißter Rohre mit einem Durchmesser von Ф19-Ф76.2 mm und einer Wandstärke von 2,0 bis 4,0 mm sowie quadratischer Rohre mit einer Dicke von 15x15-60x60 mm und einer Dicke von 2,0 bis 4,0 mm ausgelegt.Annahme des Rollpass-Designs, kann die Produktionslinie geschweißte Stahlrohre mit einer hochwertigen Bearbeitung und einer hohen Präzisionsmontage herstellen.
Gemäß der Konstruktionsrichtlinie zur Verbesserung des Betriebs- und Umweltschutzes sowie des Sicherheits- und Produktionscharakters, die Kosten der Walze zu senken, um eine hohe Effizienz zu gewährleisten,HG 76.Die Produktionslinie 2 verwendet das Design des Doppelradius-Lochs..
1. Hauptparameter und Spezifikationen
| Materialspezifikationen |
mit einer Breite von mehr als 20 mm, |
| Material |
Stahl mit niedrigem Kohlenstoffgehalt und Stahl mit niedrigem Legierungsgehalt für Bauarbeiten |
| Mechanische Eigenschaften |
σb≤ 520Mpa,σs≤365MPa |
| Streifenbreite |
60 bis 240 mm |
| Banddicke |
2 bis 4 mm |
| Innerer Durchmesser der Spulen |
480 bis 520 mm |
| Außendurchmesser der Spulen |
1000 bis 1800 mm |
| Gewicht der Spirale |
≤ 3T |
| Spezifikation für geschweißte Rohre |
Rundrohrdurchmesser: φ19-φ76.2mm 2 bis 4mm
Quadratische Rohre: 15 x 15 bis 60 x 60 mm 2 bis 4 mm
|
| Feste Schneidlänge |
4 bis 6 m |
| Rohrschneidegenauigkeit |
0 bis 3 mm |
| Geschwindigkeit der Formung |
20 bis 130 m/min |
2. Prozessfluss
1. Spulenladen
2. Entwickeln
3. Schneiden und Schweißen
4. Horizontale Spiralakkumulator
5. Bildung
6. HF-Schweißen
7. Entwurzelung
8Kühlung
9. Größe
10Ausrichten.
11Kaltschneidesauge
12Übertragen.
13- Packen.
14. Lagerung
3Ausrüstungsprinzip
Hochfrequenz-Gerade Schweißrohr-Produktionslinie ist die Spezifikationen der Stahlgurt-Zuführungseinheit, durch die Rolle bringen in ein Rohr billet Stahl,und dann verwenden Sie die hohe Frequenz der Nähe Wirkung und Hautwirkung machen die Streifenkante sofortige Erwärmung auf Schweißtemperatur, und durch die Wirkung der Pressenrolle vollständig geschweißt, dann durch Wasserkühlung, Größenbildung und Geradigung gemäß den erforderlichen Spezifikationen des Stahlrohrs.Die Produktpalette in jeder Einheit auf der Grundlage der Absorptions- und Absorptionsanlagen aus dem In- und Ausland, kombiniert mit Chinas nationalen Bedingungen, innovatives Design, bequeme Bedienung und Wartung, einfach.und kann elektrisch geschweißtes Stahlrohr mit hoher Präzision produzieren, indem es einen angemessenen Rollpass annimmt.
