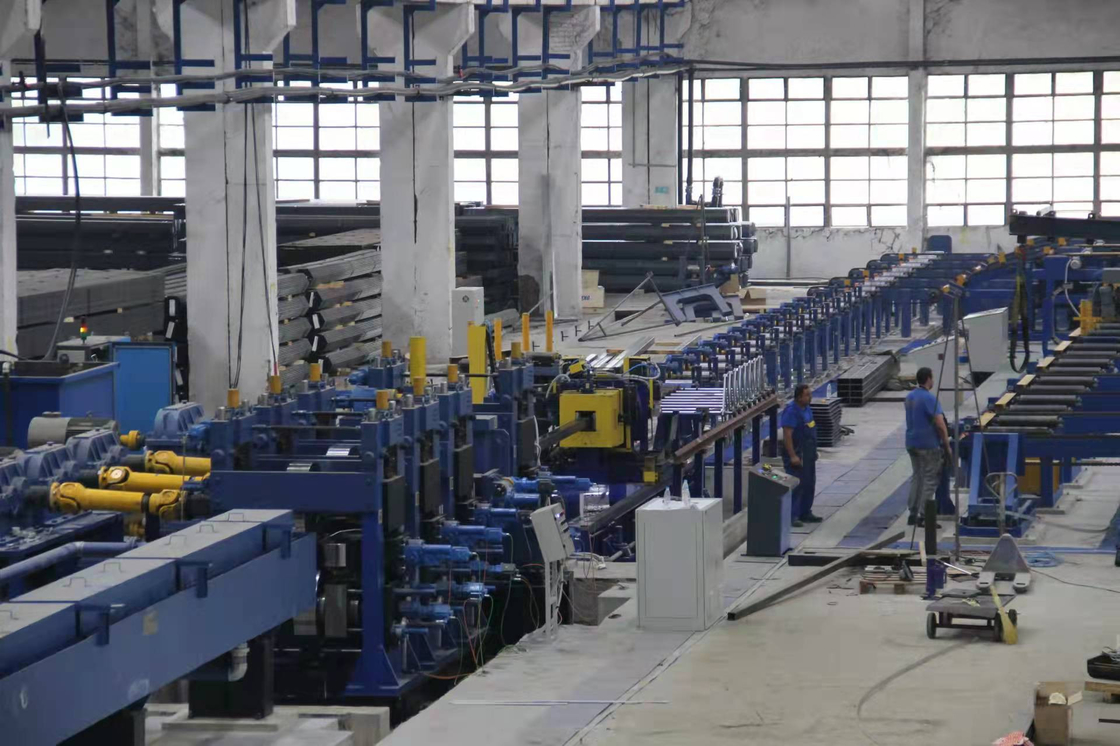

250x250x12mm Quadratrohr mit direkter Form
Allgemeine Einführung in die Maschine
F250x250 Auto Hochfrequenz geschweißte Rohrmühle ist hauptsächlich zur Herstellung der quadratischen Rohrgröße 100x100-252x250mm,rechteckige Rohr 100x150-100x300mm,Dicke ist von 5-16mm.Diese Linie kann rundes Rohr in gleicher Größe durch Wechselstange und Rollen produzieren..Diese Produktionslinie jede Einheit verwenden die fortschrittlichste Technologie, innovatives Design, volle Kontrolle mit PLC-Steuerung, fortschrittliche Technologie, bequeme Bedienung und Wartung,und erreichte das internationale Niveau.
Hauptparameter und Spezifikationen
(1)Materialspezifikationen: |
Standards | Maschine für die Rohrmühle nach internationalen Normen |
Material | Verzinktes Stahl |
Mechanische Eigenschaften | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. |
Streifenbreite | 400 bis 1000 mm |
Banddicke: | 5 bis 12 mm |
Innerer Durchmesser der Spulen | Φ508 mm |
Außendurchmesser der Spulen | Φ1300 φ2000 mm |
Gewicht der Spirale | ≤ 25 T |
(2) Rohrspezifikation |
Rohrdurchmesser | Quadratische Rohre: 100x100-250x250 mm
Dicke: 5 bis 12 mm |
Länge | 6 bis 12 m |
Rohrschneidegenauigkeit | 0-6 mm |
Geschwindigkeit der Formung | max. 100 m/min für eine Dicke von 1 mm |
(3)Der Käufer sollte sich selbst beliefern |
Werkstatt | 95x12 m, H>5 m (Kran zum Boden) |
Macht | Bei der Anlage sind die folgenden Anforderungen zu beachten: |
Umlauf Kühlwasser (ganzes System) | Fluss: 30+30 CBM
Volumen des Pools: 40 m3 |
Druckluft
(ganzes System) | Durchfluss: 5 m3/min
Druck: 5-7 kg/cm2 |
Kabel | Alle Kabel außerhalb meiner Maschine, Sie kaufen nach Maschine Reparatur Standort. |
Arbeitsabläufe für die Rohrmühle

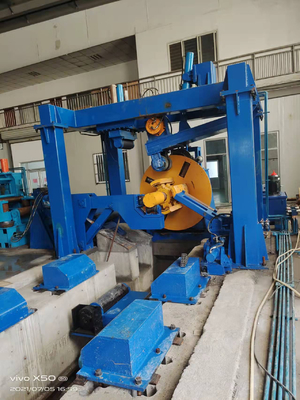

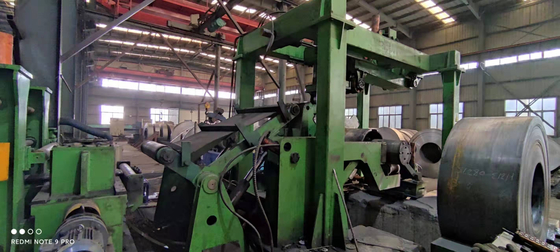

Streifenstahl zu Spirale→Entwickler →Endgerichteter→Ausflacher→Schere-Schweißer→Speichermaterial-Einheit →geformt,geschweißt,gekühlt,genaue Rohrlänge
Hauptmerkmale der Ausrüstung:
1.In einem sehr kurzen Zeitraum, um die Einstellung der Walze zu beenden, extreme reduzieren die Walze Wechselzeit beim Austausch der Produkte, wodurch die Effizienz zu verbessern und die Produktionskosten zu reduzieren;
2.die Ausrüstung verwendet eine Kombination von Formen, die die verschiedenen Spezifikationen des Rohres erzeugen, nur anpassen müssen,nicht ändern müssen,die Rollen Einsparquote bei über 90%,Dies reduziert die Kosten für die WalzeDiese Maschine kann rundes Rohr produzieren, indem einige Stände oder Wellen offline geändert werden.
3.Mit Servomotor Anpassung, verringert den Eingang von Werkzeugen und Schäden an der Ausrüstung beim Wechseln der Rolle, verbessert die Lebensdauer der Ausrüstung.
4.Durch die Struktur der Verbundrolle verringert der Punktkontakt zwischen der Rolle und dem Band anstelle des ursprünglichen Leitungskontakts den Rollenverschleiß und verbessert die Lebensdauer der Rolle.
5.Transitmotor mit der Marke SIMENS BEIDE, Lager mit der Marke NSK, Rollenmaterial mit hochkomplexiertem Gold Cr20
