Spulen-Gewicht: | ≤1.5T | Spulen-Stärke: | 1-2.3 Millimeter |
---|---|---|---|
Spulenbreite: | 45- 120 Millimeter | Innerer Durchmesser: | 80 bis 520 Millimeter |
Außendurchmesser: | 1000 bis 1600 Millimeter | Geschwindigkeit: | maximales 120m/min |
Garantie: | Ein Jahr | Material: | Kohlenstoffarmes HRC |
Markieren: | geschweißtes HochfrequenzRöhrenwerk f200×200,geschweißtes HochfrequenzRöhrenwerk der Präzision,Präzisionshochfrequenzrohrmühle |
Rohr-Fertigungsstraße-schweißende Rohr-Maschine der hohen Präzisions-F200×200 geschweißte
Die gerade geschweißte Rohrfertigungsstraße der Naht F200×200 Hochfrequenzpräzision wird hauptsächlich benutzt, um elektrische geschweißte Stahlrohre mit einer Stärke von 2 für zu den runden Rohren und zu den quadratischen Rohren zu produzieren. Aufgrund von ähnliche Ausrüstung im In- und Ausland verdauen und absorbieren, ist jede einzelne Maschine dieser Fertigungsstraße innovativ im Verbindung mit den nationalen Zuständen meines Landes entworfen. Die Betriebstechnik sind bequem, sind das Entwurfsniveau und die Produktionsqualität in der führenden Position im Land, und die Struktur und die Präzision hat das Niveau der Einheiten erreicht, die in den letzten Jahren eingeführt werden. Diese Einheit hat hohe Verarbeitungsqualität und Montagegenauigkeit und nimmt einen angemessenen Rollendurchlauf an, der elektrische geschweißte Stahlrohre mit verhältnismäßig hoher Präzision produzieren kann.
1. Hauptparameter und Spezifikationen
In Übereinstimmung mit dem Standard YB189-64 |
|
Material |
Kohlenstoffarmer Stahl- und niedrige Legierungsbaustahl |
Mechanische Eigenschaften | σb≤610Mpa, σs≤345MPa |
Streifenbreite | 300~800mm |
Streifenstärke | 2.0~6.0mm |
Identifikation von Spulen | Φ580~φ630mm |
O.D von Spulen | φ1300~φ2000mm |
Spulen-Gewicht | ≤18.0T |
2. geschweißte Rohr-Spezifikation
Vierkantrohrgröße | 75 x 75 bis 200x200mm |
Vierkantrohrstärke | 2,0 bis 6.0mm |
Endrohrlänge | 6 bis 9m |
Geschnittene Genauigkeit | ± 2mm |
Formung von Geschwindigkeit | 10 bis 50 m/min |
3. Hauptparameter jeder Einheit

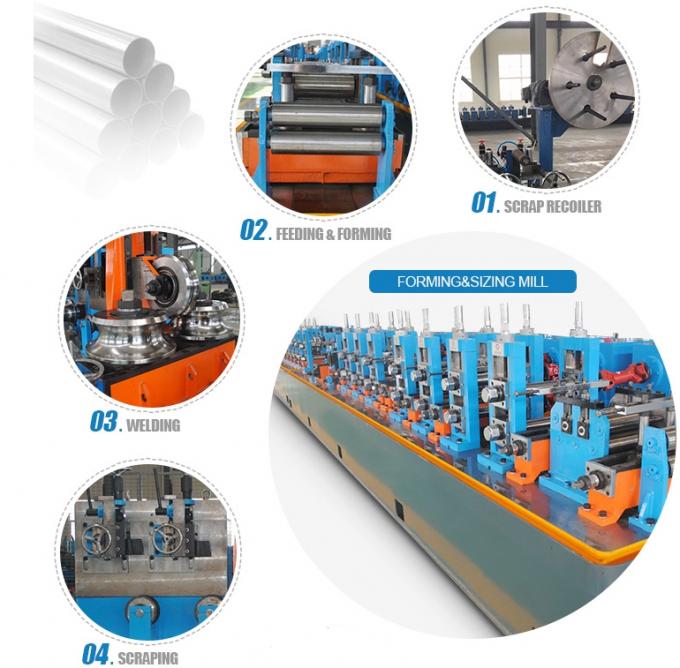

ladendes Auto ist Stahlschweißenstruktur, hat anhebenden Sattel und Querauto zwei Teile. Anhebender Sattel ist VierspaltenFührungsstangeart, anhebender Sattel des Ölzylinders. Querauto ist Stahlkonstruktionen, auf der Fahrzeugkarosserie wird ausgerüstet mit vier wheels.the-Auto, das durch einen Motor angetrieben ist und geht entlang auf die Schiene, die in der Basis regelte.
Das uncoiler ist von der Struktur von einem Kegel. Verwendet, um Stahlspule zu stützen und Rohstoff für Fertigungsstraße zur Verfügung zu stellen. Die Maschine wird hauptsächlich aus Basis, Hauptwelle, Drehunterstützung, Druckluftbremsegerätsystem verfasst, für die Expansion freitragendes type.hydraulic erweiternd und pneumatisches fahrend
Der gerade Kopf ist benutzt, um die neue Spule zu führen Haupt, die Stahlhauptzufuhr in die flattener Einheit nach uncoiler Einheit die Spule in den Arbeitsplatz holen
Das Nivelliergerät wird für das Planieren des Stahlstreifenkopfes benutzt und Ende, macht es einfach für Schere und Schweißer.
Scher-&welder wird benutzt, um die unregelmäßigen Enden der Streifen zu schneiden und die Streifen dann anzuschließen, indem man schweißt.
Der horizontale Akkumulator ist einschließen im press& tragen materielles Gerät, Akkumulator zusammenzubauen, tragen weg von der materiellen Einheit, elektrisches Steuergerät hauptsächlich.

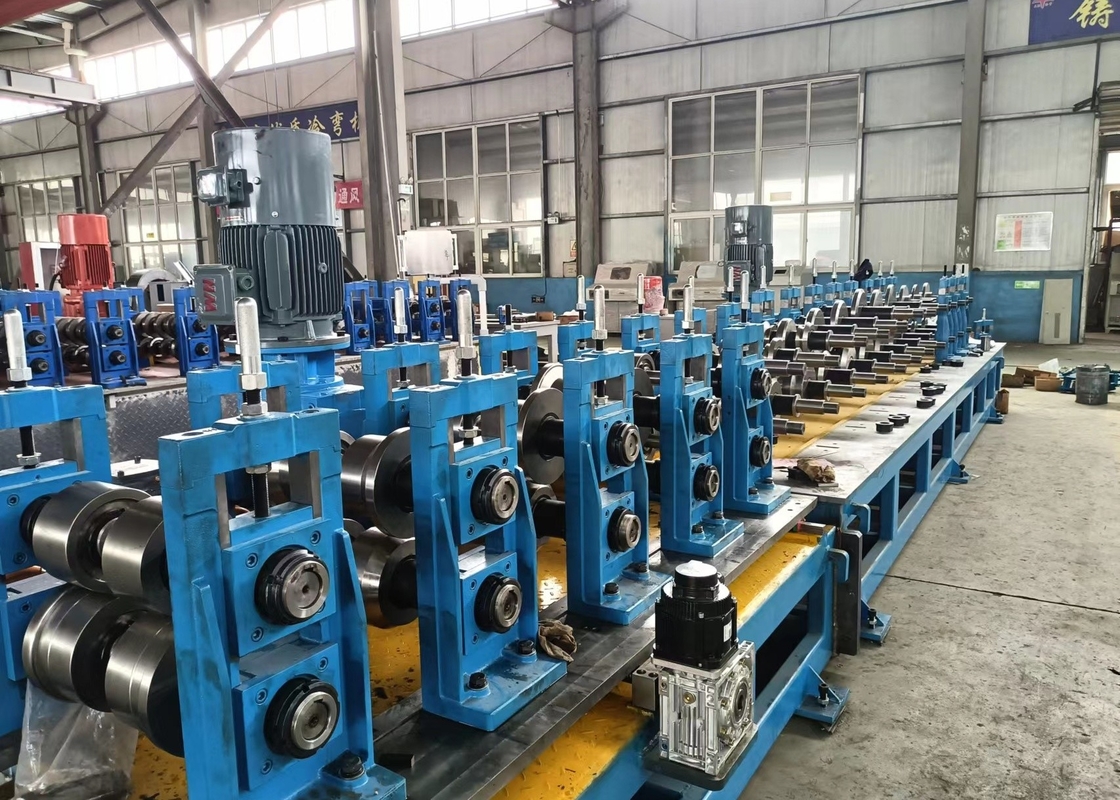

Formung der Maschine. Der Stahlstreifen in den Formularständer dann im Formungsteil in eine runde Form einsteigen, dann, zum Quadrat geschweißt zu werden und geformt zu werden.
verwendet, um das Rohr zur Länge unter die Bedingung genau automatisch zu schneiden, dass das Rohr ununterbrochen von der Mühle an der hohen Geschwindigkeit lieferte.
