Hochfrequente Schweißröhre Mühle Maschine Gerade Nähte Roll Pass Design

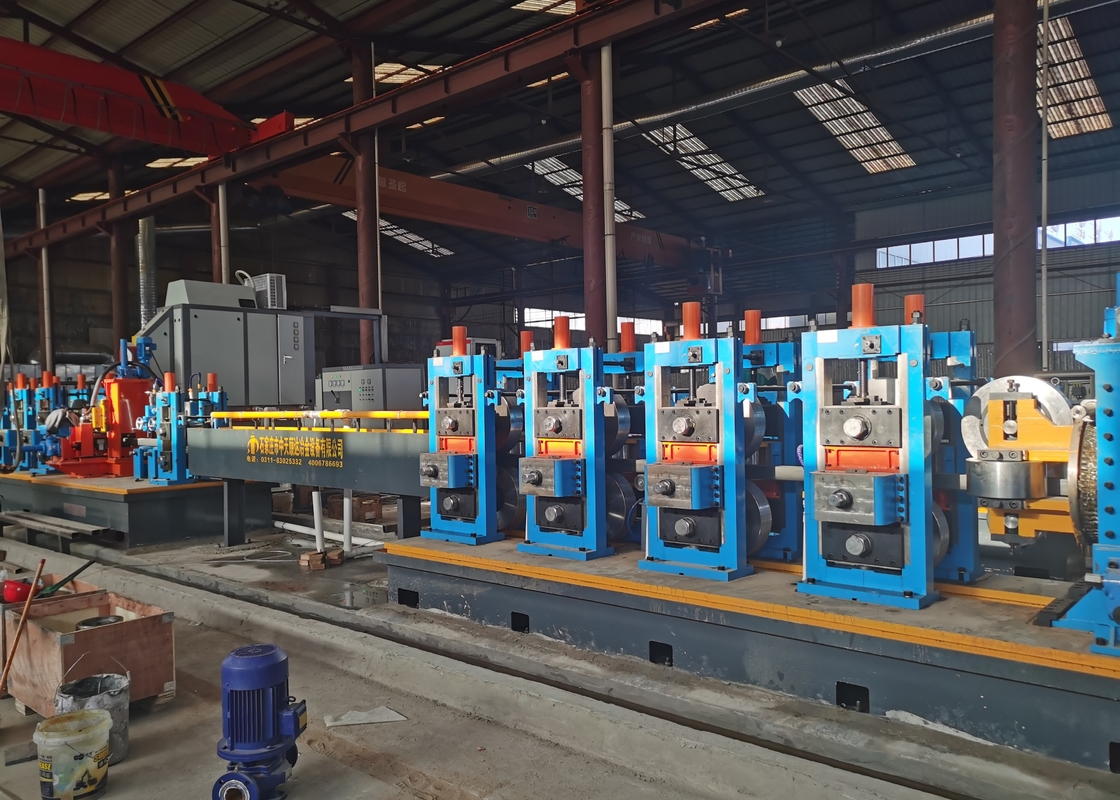

Gerade geschweißte Rohrproduktionslinie mit hoher Frequenz

Die ZHG38 Hochfrequenzgeschweißte Rohrproduktionslinie ist für die Herstellung von geschweißten Rohren mit einem Durchmesser von Ф10-Ф38 mm und einer Wandstärke von 1,0-2,3 mm und quadratischen Rohren mit einer Dicke von 8x8-30x30 mm und einer Dicke von 1,0-2,0 mm ausgelegt.Annahme des Rollpass-Designs, kann die Produktionslinie geschweißte Stahlrohre mit einer hochwertigen Bearbeitung und einer hohen Präzisionsmontage herstellen.

Gemäß der Konstruktionsrichtlinie zur Verbesserung des Betriebs- und Umweltschutzes sowie des Sicherheits- und Produktionscharakters, die Kosten der Walze zu senken, um eine hohe Effizienz zu gewährleisten,Die ZHG38-Produktionslinie verwendet das Design des doppelradialen Löchers..

1. Hauptparameter und Spezifikationen

Materialspezifikationen:In Übereinstimmung mit der Norm YB189-64

Material: Kohlenstoffarmer Stahl und Stahl mit geringer Legierung für Bauarbeiten

Mechanische Eigenschaften: σ_b≤ 520Mpa,σ_s≤365MPa

Streifenbreite: 45 bis 120 mm

Banddicke:10,0 bis 2,3 mm

Innerer Durchmesser der Spulen: 480 bis 520 mm

Außendurchmesser der Spulen: 1000 bis 1800 mm

Gewicht der Spule: ≤ 1,5 T

Spezifikation für geschweißte Rohre:

Rundrohrdurchmesser:φ15-φ38mm 1,0 bis 2,3mm

Quadratische Rohre: 15 x 15 bis 30 x 30 mm 1,0 bis 2,0 mm

Feste Schneidlänge:4 bis 6 m

Rohrschneidegenauigkeit: 0 bis 3 mm

Formschnelligkeit:20 bis 130 m/min

2. Prozessfluss

Beförderung der Spirale

Aufwickeln

Schneiden und Schweißen

Horizontale Spiralakkumulator

Ausgestaltung

HF-Schweißen

Abschleppen

Kühlung

Größe

Ausgerichtet

Kaltschneidesauge

Übertragung

Verpackung

Aufbewahrung

3Qualitäts- und Kundendienstgarantie

Ankunft der Ausrüstung beim Käufer, Personal der technischen Dienste vor Ort, Fehlerbehebung, Wartung, Inbetriebnahme, Inbetriebnahme, Betriebs- und Wartungsanweisung,für die technische Ausbildung des Betriebs- und Wartungspersonals des Käufers verantwortlich- bei Benutzern, die die Vorschriften unter normalen Betriebsbedingungen seit 12 Monaten ab dem Datum der Ankunft der Ausrüstung einhalten, wie z. B. positive Auswirkungen auf die Qualität der Verwendung,Schäden an Teilen führen dazu, dass die Ausrüstung nicht normal funktioniert., wird die Fabrik die Reparatur oder den Austausch kostenlos anbieten.
