150 mm Hochfrequenzschweißen vollautomatische Rohrmaschine
Produktspezifikationen
| Eigenschaft |
Wert |
| Produktionskapazität |
Quadratische und runde Rohre |
| Merkmal |
Vollautomatisch |
| Höchstgröße |
φ76·φ150 mm (rund), 60x60-115x115 mm (quadratisch) |
| Dickenbereich |
10,0 bis 4,0 mm |
| Länge |
6 bis 12 m |
| mit einer Breite von nicht mehr als 15 mm |
Eingeschlossen |
Übersicht über die Maschine

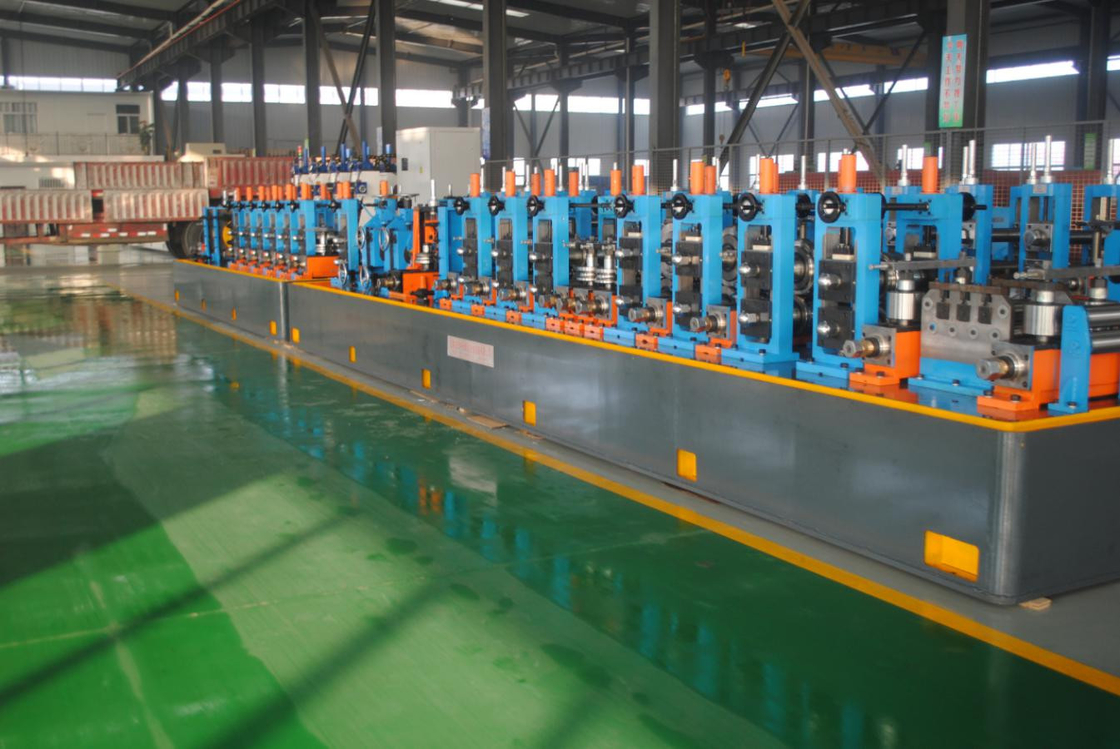

Diese vollautomatische Hochfrequenzschweißanlage ist für die Herstellung von geschweißten Stahlrohren einschließlich runder, quadratischer und deformierter Rohre konzipiert.Die Produktionslinie produziert geschweißte Stahlrohre von ausgezeichneter Qualität und hoher Präzision..
Technische Spezifikation
Materialspezifikationen
Standard:SPHC, SPHT-2, SS 400, SS440, SS490
Material:Stahl mit niedrigem Kohlenstoffgehalt und Stahl mit niedrigem Legierungsgehalt für Bauarbeiten
Mechanische Eigenschaften:Bei der Verwendung von Spannungsschutzsystemen sind die folgenden Anforderungen zu beachten:
Streifenbreite:230 bis 470 mm
Banddicke:10,0 bis 4,0 mm
Abmessungen der Spule:Inneres Φ508 mm, Äußeres Φ1300·φ1760 mm
Maximale Spulenmasse:≤ 30 T
Rohrspezifikationen
Rohrdurchmesser:Rund: φ76-φ150mm, Quadrat: 60x60-115x115mm
Standardlänge:6m
Schnittgenauigkeit:0-6 mm
Maximale Formgeschwindigkeit:80 m/min (je nach Größe/Dicke)
vom Käufer gelieferte Anforderungen
- Werkstatt: 180x6m, Höhe >5m (mit Kran)
- Leistung: ~450 kW 380V/50Hz/3phasen
- Kühlwasser: Durchfluss 20-30 T/h, Poolvolumen 30m3
- Druckluft: Durchfluss 5 m3/min, Druck 5-7 kg/cm2
- Alle Außenkabel
Herstellungsprozess

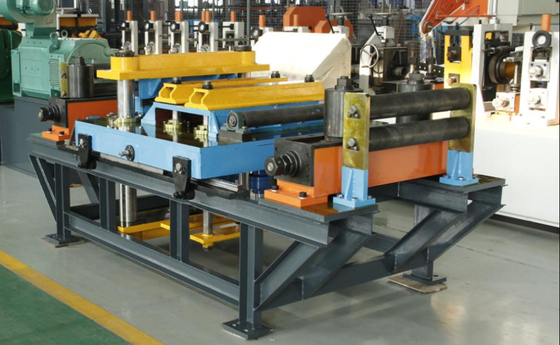

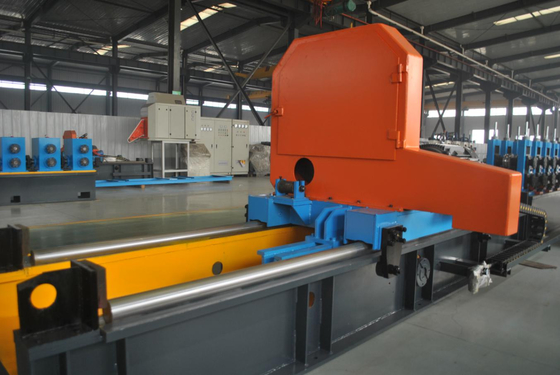

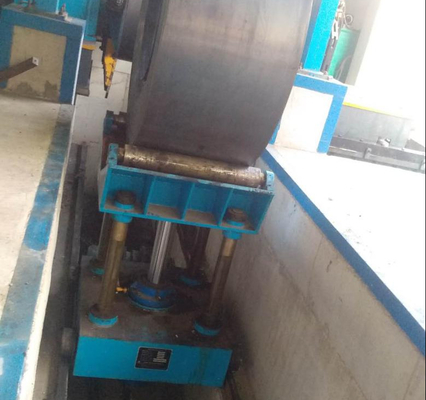

Strichstahl zu Spirale → Entwickler → Endgerichtler → Flachmacher → Scherenschweißer → Speichereinheit → Formen, Schweißen, Kühlen → Durchmesser der Rohre → Länge schneiden → Inspektion → Verpackung
Qualitätssicherung und Service
Unser technisches Team bietet Installation vor Ort, Inbetriebnahme und Einsatzschulungen.Wir bieten eine kostenlose Reparatur oder Ersatz für Qualitätsfehler.
