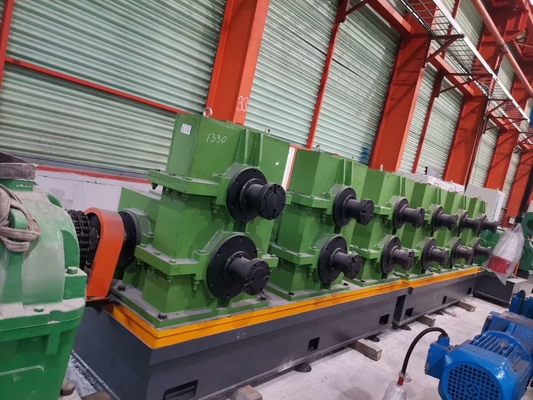

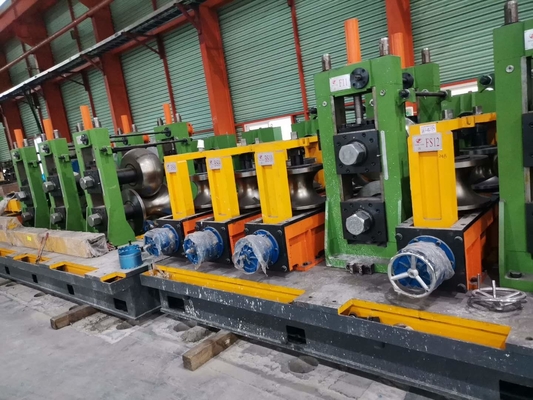

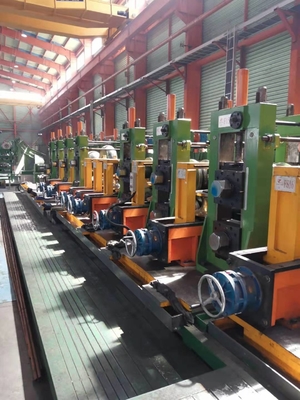

219X6mm Hochfrequenz geschweißtes Rohr vollautomatisches quadratisches Rohrwerk
1.Allgemeine Einführung in die Maschine
Es ist für die Herstellung von geschweißten Stahlrohren ausgelegt, darunter rundes Rohr, quadratisches Rohr und verformtes Rohr.
Durch die Annahme eines Rollpass-Designs kann die Produktionslinie geschweißte Stahlrohre mit einer hochwertigen Bearbeitung und einer hohen Präzisionsmontage herstellen.
2Hauptparameter und Spezifikationen:
| (1)Materialspezifikationen: |
| Standards |
SPHC,SPHT-2,SS 400,SS 440,SS 490 |
| Material |
Stahl mit niedrigem Kohlenstoffgehalt und Stahl mit niedrigem Legierungsgehalt für Bauarbeiten |
| Mechanische Eigenschaften |
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren. |
| Streifenbreite |
180 bis 700 mm |
| Banddicke: |
20,0 bis 5,5 mm |
| Innerer Durchmesser der Spulen |
Φ508mm (Käufer muss bestätigen) |
| Außendurchmesser der Spulen |
Φ1300 φ1760 mm (Käufer muss bestätigen) |
| Gewicht der Spirale |
≤ 15 T |
| (2) Rohrspezifikation |
| Rohrdurchmesser |
1) Rundrohr: φ60.3-φ219.1 mm,
2) quadratische Röhre: 50X50-170X170mm,
|
| Länge |
6m |
| Rohrschneidegenauigkeit |
0-6 mm |
| Geschwindigkeit der Formung |
Maximal 80 m/min (maximale Größe und Dicke nicht bis zur maximalen Geschwindigkeit) |
| (3)Der Käufer sollte sich selbst beliefern |
| Werkstatt |
180x6m, H>5m (Kran zum Boden) |
| Macht |
ca. 450 kW 380V/50Hz/3Phasen |
| Umlauf Kühlwasser (ganzes System) |
Durchfluss: 20 T/h30 T/h
Volumen des Pools: 30 m3
|
|
Druckluft
(ganzes System)
|
Durchfluss: 5 m3/min
Druck: 5-7 kg/cm2
|
| Kabel |
Alle Kabel außerhalb meiner Maschine, Sie kaufen nach Maschine Reparatur Standort. |
3.Arbeitsprozess:

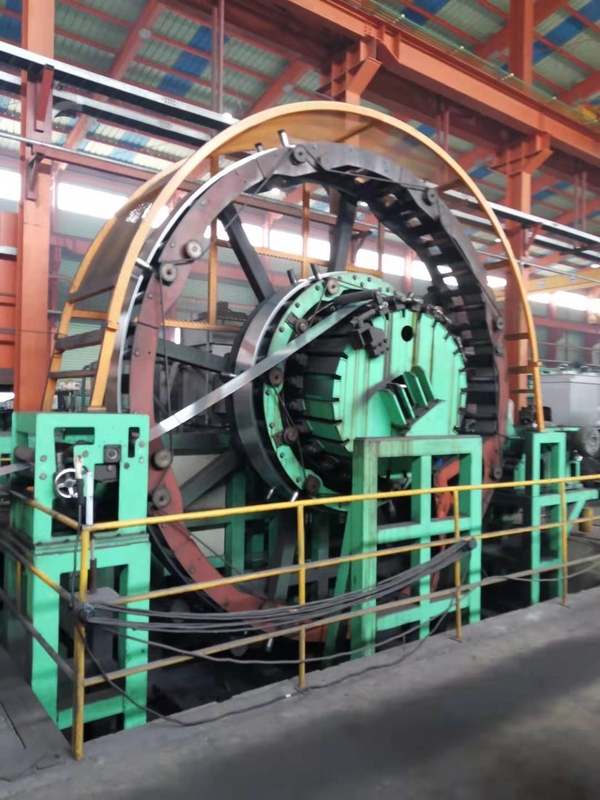

Streifenstahl zu Spirale→Entwickler →Endgerichteter→Flachmacher→Schere-Schweißer→Speichermaterial-Einheit →geformt,geschweißt,gekühlt,genaue Rohrlänge Dia. Größe →genaue Rohrlänge Größe,Schnitt→Inspektion →Verpackung
4Garantie für Qualität und Kundendienst
Ankunft der Ausrüstung beim Käufer, Personal der technischen Dienste vor Ort, Fehlerbehebung, Wartung, Inbetriebnahme, Inbetriebnahme, Betriebs- und Wartungsanweisung,für die technische Ausbildung des Betriebs- und Wartungspersonals des Käufers verantwortlich- bei Benutzern, die die Vorschriften unter normalen Betriebsbedingungen seit 12 Monaten ab dem Datum der Ankunft der Ausrüstung einhalten,Schäden an Teilen führen dazu, dass die Ausrüstung nicht normal funktioniert., wird die Fabrik die Reparatur oder den Austausch kostenlos anbieten.
