Maschine zur Herstellung von Quadratrohr aus Stahl
I. Einleitung
Diese Produktionslinie nutzt vollständig die inländische und ausländische ähnliche Ausrüstung.innovatives Design, vollständige Steuerung mit PC oder Computersteuerung, fortschrittliche Technologie, bequeme Bedienung und Wartung, und erreichte das internationale Niveau in den frühen neunziger Jahren, für die inländische führende Ebene.
II. Unterschiede zu traditionellen Rohrproduktionslinien
1. In einer sehr kurzen Zeit um die Einstellung der Walze zu beenden, extreme Reduzierung der Walze Wechselzeit beim Austausch der Produkte, wodurch die Effizienz zu verbessern und die Produktionskosten zu reduzieren;
2.Da die Ausrüstung einen Satz kombinierter Formen anwendet, die die verschiedenen Spezifikationen des Rohres produzieren, müssen sie nur angepasst werden, es ist nicht erforderlich, sie zu ändern, die Rollensparquote liegt bei über 90%,Dies reduziert die Kosten für die Walze;
3.Mit Motor Anpassung, verringert die Eingabe von Werkzeugen und Schäden an der Ausrüstung beim Wechseln der Rolle, verbessert die Lebensdauer der Ausrüstung.
4.Aufgrund der Struktur der Verbundrolle verringert der Punktkontakt zwischen der Rolle und dem Band anstelle des ursprünglichen Leitungskontakts den Rollenausnutzung und verbessert die Lebensdauer der Rolle.
III. Produktprozess
1. Rohstoff (Band)
2. Ladewagen
3. Entwickler
4. Schneiden und Schweißen
5. Fütterung
6. Speichermaterial
7. passive Nivellierung
8. Formen und Walzen
9. Hochfrequenzschweißen
10. entfernen Sie die Schweißschneide
11. Kühlung
12. Größe
13. grobe Geradigung
14. Länge Schnitt
15. Sammlung
IV. Spezifikationen der Produktparameter
| Modell |
Seitenlänge Bereich |
Stärke |
Schäumgeschwindigkeit (m/min) |
Motorleistung ((KW) |
Mechanischer Bereich |
| (m3) |
| HG20 |
6 x 6 ~ 16 x 16 mm |
0.3 -1 mm |
30 bis 120 |
55 |
7 × 50 |
| HG32 |
9 x 9 ~ 25 x 25 mm |
0.3 - 2,0 mm |
30 bis 120 |
75 |
7 × 50 |
| HG50 |
12 x 12 ~ 40 x 40 mm |
0.8 - 2,5 mm |
30 bis 110 |
110 |
7 × 60 |
| HG60 |
15 x 15 ~ 47 x 47 mm |
0.8 - 3 mm |
30 bis 100 |
132 |
7 × 65 |
| HG76 |
9 x 9 ~ 60 x 60 mm |
1 bis 3 mm |
30 bis 100 |
320 |
8 × 80 |
| HG89 |
25 x 25 ~ 70 x 70 mm |
1 bis 4 mm |
30 bis 80 |
350 |
8 × 80 |
| HG114 |
35 x 35 ~ 89 x 89 mm |
1.5 - 5.0 mm |
30 bis 60 |
400 |
10 × 100 |
| HG165 |
47 x 47 ~ 129 x 129 mm |
3 bis 7 mm |
30 bis 50 |
600 |
10 × 110 |
| HG219 |
89 x 89 ~ 172 x 172 mm |
4 - 8 mm |
20 bis 40 |
800 |
12 × 150 |
| HG273 |
89 x 89 ~ 214 x 214 mm |
4 - 10 mm |
15 bis 30 |
1000 |
18 × 160 |
| HG325 |
129 x 129 ~ 255 x 255 mm |
4 bis 12 mm |
10 bis 30 |
1200 |
18 × 180 |
| HG426 |
129 x 129 ~ 335 x 335 mm |
4 - 16 mm |
8 bis 25 |
1400 |
18 × 180 |
| HG508 |
172 x 172 ~ 400 x 400 mm |
4 - 20 mm |
8 - 20 |
2000 |
21 × 180 |
| Jüngste Erweiterung der Geschäftstechnologie, Erweiterung der verfügbaren Projekte |
| HG600 |
Produktionslinie für quadratisch geschweißte Rohre, maximale Seitenlänge von 600 x 600 mm. |
| HG765 |
Produktionslinie für rund geschweißte Rohre, maximaler Rohrdurchmesser 765 mm. |

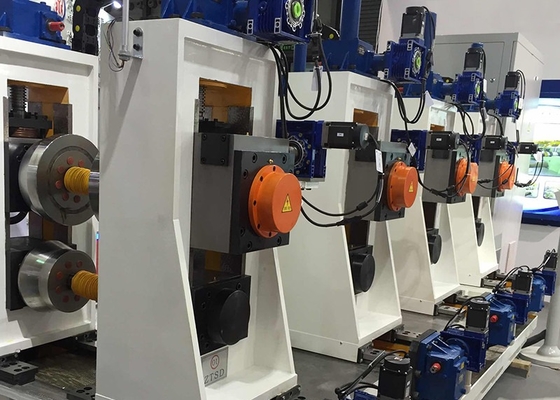

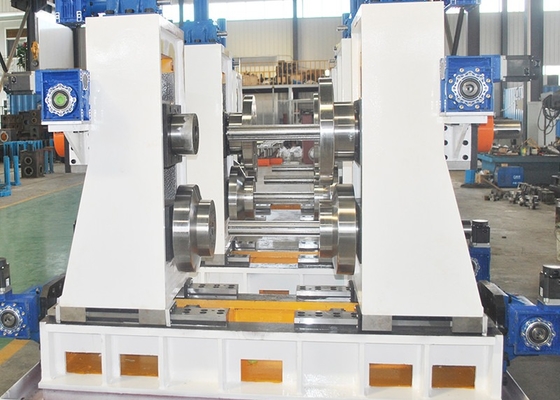

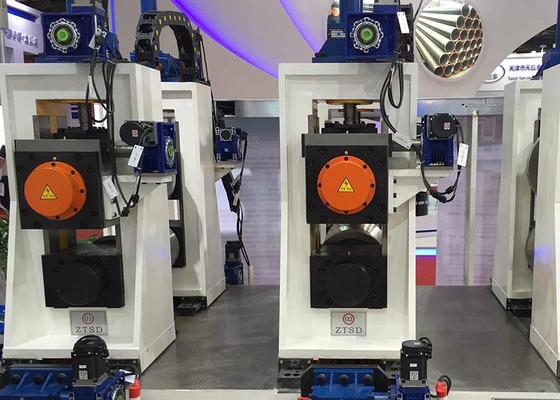

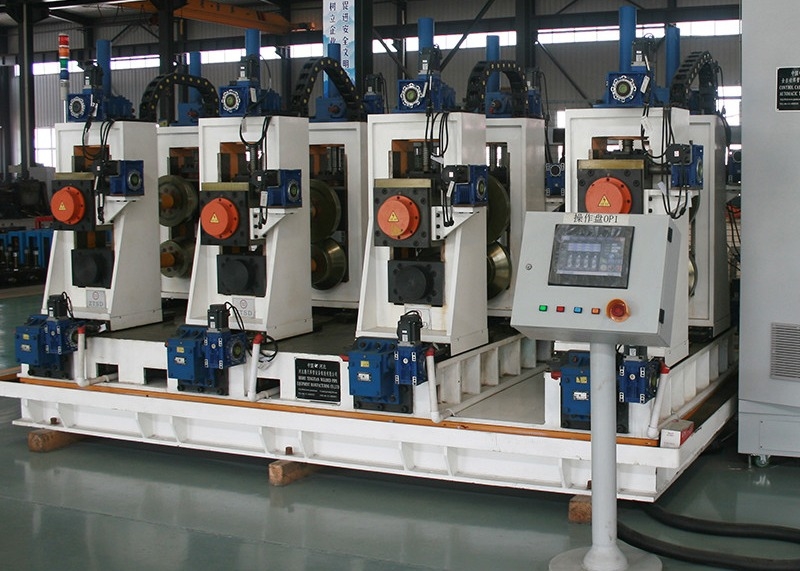

V. Aussehen der Fabrik
