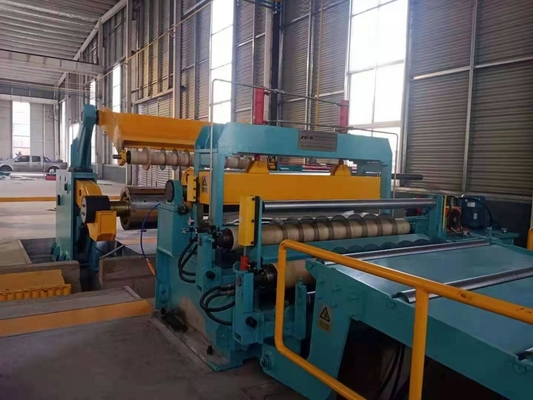

Dicke 0,8-4 mm Breite 800-1600 mm Geschwindigkeit 90-150 m/Min

I. Haupttechnischer Parameter

1. Spezifikation des Materials

Material Niedrige Kohlenstoffgehalt ((Q235, σs=250Mpa,σb=500Mpa)) Spulenstärke 0,8-4 mm

Spulenbreite 800 bis 1600 mm

Gewicht der Spirale ≤ 30 t

Der Innendurchmesser Φ508/Φ610/Φ760mm

Außendurchmesser ≤ Φ2200 mm

2. Fertige Produktspezifikation

Nummer des Schlitters (Kante nicht enthalten)

Gewicht der Spirale 30 t

Der Innendurchmesser Φ508/Φ610/Φ760mm

Außendurchmesser Φ2200 mm

Breitenpräzision ±0,20 mm (Dicke 0,8-4)

Schlaggenauigkeit ≤ 5% Plattenstärke (0,08-0,20 mm)

neue Klinge oder richtige Klingenlücke

3. Spulenöffnungsgeschwindigkeit 90-150 m/min (Referenz nach Slitter-Fähigkeitstabelle)

4. Ausrüstungsdaten

(1) Macht

Spannung 380V

Frequenz 60 Hz

Installierte Leistung ca.330kw

(2) Luftkraft

Druck 0,4-0,8Mpa

Luftbedarf 0,2 m3/min ((Kompressionszustand)

(3) Linienrichtung: Gegenüber der Bedienkonsole, von links nach rechts

5- Malerei nach Kundenwunsch

II,Ausrüstungssammensetzung 1600x4

III.Beschreibung der Ausrüstungsstruktur

• Aufbewahrungsregal für Spulen

Zweck: Aufbewahrung der zu öffnenden Stahlspulen.

Struktur: V-förmige Struktur, Stahlplattenschweißen, zwei an beiden Seiten der Straße befestigte Schrauben.

Technische Spezifikation:

• Spulenwagen

Zweck: Transport des Spulenmaterials zur Entwicklermaschine.

Struktur: Das Fahrzeug ist in der unter dem Boden liegenden Fahrbahn montiert, die hauptsächlich aus dem Fahrzeugsitz und der Fahrradwelle, dem V-förmigen Materialrahmen und dem Führungsstang besteht.Fahrverzögerungsmotor und Hebölzylinder.

Technische Spezifikation:

V-förmige Halterung wird mit Stahlplatte geschweißt, und Nylonplatte auf der Oberfläche gelegt

Motor AC4KW

Aufzugsölflasche Ø200X850st

Führungsstange Nummer vier, Ø 110 mm Durchmesser, verchromt

Eine Schutzkette und ein Paar Schienen

• Ausrollen

Verwendung: Stützstahlspule aus Rohstahl.

Struktur: doppelter Stütztyp.Durch Ausdehnung und Kontraktion der Trommel, des Getriebes, des Getriebe-Mechanismus, der pneumatischen Trommelbremse, der Walze auf der mittleren Rutsche.der Motor öffnet den Materialkopf aktivWenn die Produktionslinie kontinuierlich arbeitet, löst sich die Ausgangswelle des Verzögerungsmotors durch die Kupplung und der Motor funktioniert nicht.Das Material der Spule wird durch den Zuggerichtler oder die Schneidmaschine angetriebenDie Spannung der Entwicklung wird durch die Trommelbremse erzeugt.

Technische Spezifikation:

Trommel drei Stufen, erhöht die Reichweite von je Φ 470-520 mm, Φ 570-620 mm, Φ 720-760 mm.

Zuschläge und Spezifikationen für Ölflaschen Ø 150 x 100 mm, 2 Stück.

• Druckleitvorrichtung

Zweck: Ausspülen des gebogenen Stoffkopfes und Einführen in die Zuggerichtemaschine.

Es besteht aus einer Walze, einer Walze und einer Platte.Biegen der Walzbeschichtung, hydraulischer Druck zur Anspannung des Walzmaterialkopfes, elektrische Drehung der Ausstellungsmaterialien;Der Schaufelkopf unterstützt die Platte mit Nacht Druck Expansion und hydraulische Schaukel, und der Plattenkopf wird durch Ausrichtung des Materialkopfes herausgezogen;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Schneidmaschine (Doppelmesser)

Verwendung: zum Schneiden des Blechmaterials in verschiedenen Breiten

Struktur: Schieberad.An den beiden Seiten des Werkzeugs, oberer und unterer Welle, Wellenabstandsregelungsmechanismus, Getriebe usw.Getriebe und Universalkopplung, und der Motor treibt die Seitenwerkzeughalte zum Öffnen und Schließen für einen bequemen Werkzeugwechsel an.

Technische Spezifikation:

Zweck: Trennung von Führungsstreifen

Struktur: Es gibt zwei Gruppen von Trennern, die horizontal ausgerückt werden können, um Isolationsplatten zu ersetzen.Die hydraulische Druckrolle wird zwischen den beiden Gruppen von Trennern montiert, um zu verhindern, dass die Lamellen aus der Isolationsplatte springen

• Maschine zum Extrudieren von Spannungsbohrungen mit 3 Rollen

Zweck: Verringerung der Spannung und Verringerung der Brust

Aufbau:

Verwendung: Die Lenkwalze wird zwischen der Spannstation und der Umwicklungstrommel montiert, um den Winkel der Umwicklung und Umwicklung zu bilden.

Struktur: Die Lenkwalze ist auf der Oberfläche chromiert und der Endteil ist mit einer Geschwindigkeitsmessplatte ausgestattet.Die Oberfläche der Trägerplatte ist verchromt

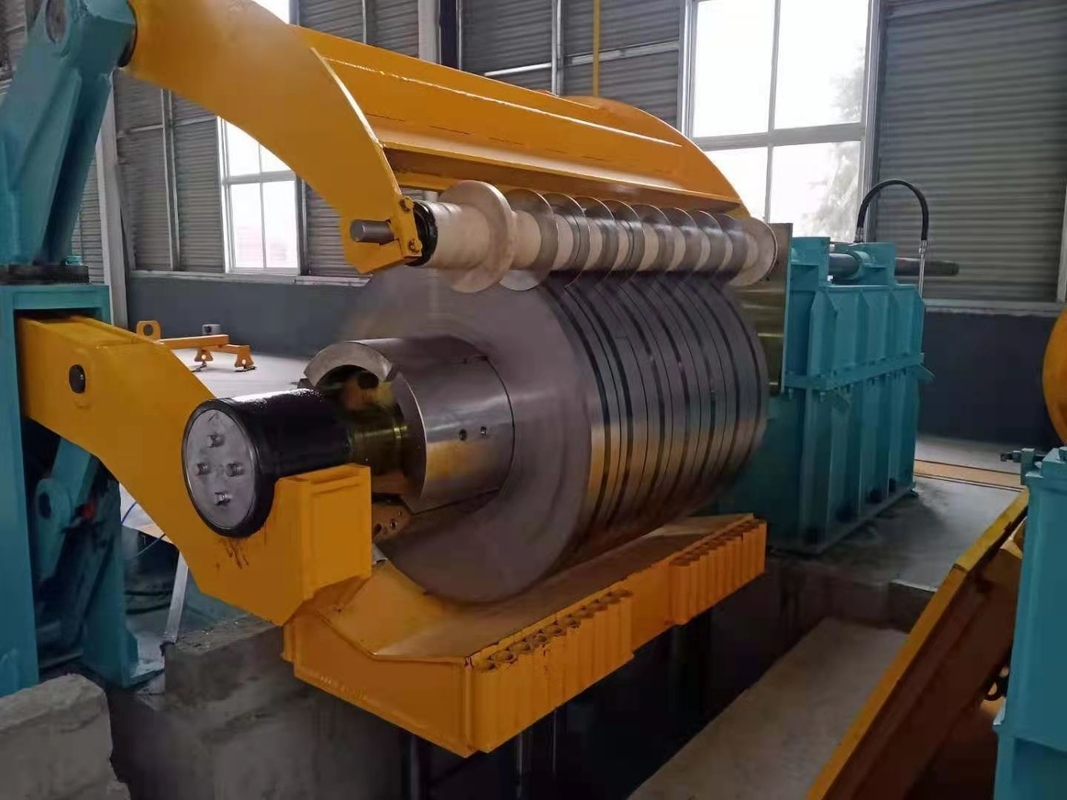

• Recoiler

Verwendung: Nach dem Schneiden das Material zurückspulen.

Struktur: Die Walze besteht aus Hauptwelle, Keilschleifblock, Ziehstange, Klemmmunde und Bogenplatte.Der Zylinder treibt die radiale Ausdehnung und Kontraktion an., und die Bogenplatte hat Klemmkiefer. Der hydraulische Bindeseparator auf der Rolle kann automatisch mit der Steigerung des Stahls steigen.

Spirale.Mit pneumatischer Bremsvorrichtung.Mit hydraulischer Schubplatte, Hilfsentladung.Die Rückseite der Trommel ist mit einer hydraulischen Hilfsmaterialpressplatte und einem Hilfsmaterialpresskopf ausgestattet.

• Unterstützung der Rückschleifer

Zweck: Stützung des Freischaltenders der Walze zur Erhöhung der Rotationssteifigkeit unter Last.

Struktur: geschlossene Türstruktur, das konische Loch auf der Triebstütze des Zylinders auf der entwickelnden konischen Triebrolle.

• Ausladen

Verwendung: Entfernen Sie das Material der Schneidspirale von der Walztrommel des Winders

Aufbau: Das Fahrzeug ist in der unter dem Boden liegenden Fahrbahn montiert, die hauptsächlich aus dem Autositz und dem Gehradschiff, dem Idler und dem Führungsstange besteht.Motor zur Verringerung der Ganggeschwindigkeit und Hebeölzylinder- Mit einer umgekehrten Stange.
