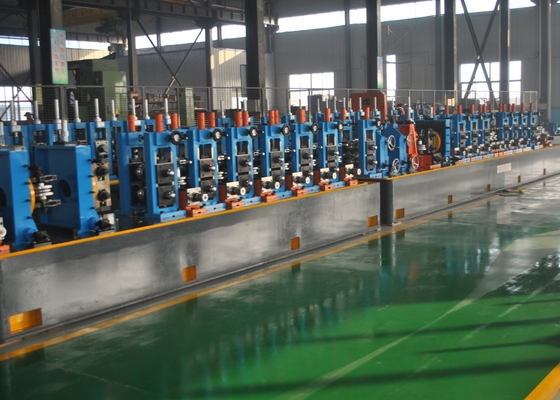

Hochfrequenzgeschweißte Rohrmühle Quadratrohrmühle Hochfrequenzrohrmühle 25×25--80×80mm
Produktspezifikationen
| Eigenschaft |
Wert |
| Spulenstärke |
1.5-4mm |
| Spulenbreite |
80 bis 300 mm |
| Innerer Durchmesser |
508 mm |
| Außendurchmesser |
1800 mm |
| Geschwindigkeit |
max. 80 m/min |
| Gewährleistung |
Ein Jahr |
| Material |
Niedrige Kohlenstoff-HRC |
Beschreibung des Produkts
Hauptparameter und Spezifikationen
Materialspezifikationen
- mit einer Breite von mehr als 20 mm,
- Material: Kohlenstoffarme Stahl und Stahl mit geringer Legierung für Bauarbeiten
- Mechanische Eigenschaften: σb≤380Mpa, σs≤275Mpa
- Streifenbreite: 100-320 mm
- Banddicke: 1,0 ∼ 3,25 mm
- I.D. der Spulen: Φ508 mm
- O.D. der Spulen: φ1800 mm
- Gewicht der Spirale: ≤ 4 T
Spezifikation für geschweißte Rohre
- Durchmesser der runden Rohre: Φ31.8 φ101.6 mm
- Quadratische Rohrgröße: 25x25-80x80mm
- Bandstärke: 1,0 bis 3,25 mm
- Endrohrlänge: 4-6 m
- Schnittlänge Genauigkeit: ±2 mm
- Formbeschwindigkeit: 20-80 m/min
Strom, Wasser und Luftversorgung
Leistungsvolumen:Um die 600 kW
Stromquelle:480V/60Hz/3Phasen
Umlaufkühlwasserstrom:20 T/h ¥30 T/h
Volumen des Pools:30 m3
Druckluftstrom:5 m3/min
Druck:5·11 kg/cm2
Anforderungen an die Werkstatt
6 m breit, 70 m lang, mindestens 5 m hoch von den Deckenleinen bis zum Boden.
Maschinenbauteile und Spezifikationen
1. Kegel hydraulischer Entwickler
Der Entwickler besteht aus einem doppelten Ausbausystem und einem Freisetzband und besteht aus zwei Hauptteilen: dem Hauptkörper und der festen Basis.Der Hauptteil ist mit einem hydraulischen System ausgestattet, um den Bedarf an Ausdehnung zu befriedigen., Kontraktion und Bremsung der Mandrels.
OD der Spule:φ1800 mm
Identifizierung der Spule:Φ508 mm
Breite des Streifens:100 bis 320 mm
Strichdicke:10,0 bis 3,25 mm
Gewicht des Streifens:Max. 4,0 T
Erweiterungstyp:Hydraulik
Unterbrechung:Pneumatisches Fahren
2Automatische Schere und Schweißmaschine
Der Scherenschweißer ist eine wichtige Einheit der Rohrmühle-Linienausrüstung und wird hauptsächlich zum Schneiden des nicht normalen Stahlbandkopfes oder -prozesses verwendet.und dann die Verbindung der letzten Streifen Stahl Versuch mit dem nächsten Streifenkopf, so dass die Verarbeitung fortgesetzt wird.
Streifenbreite:100 bis 320 mm
Schweißdicke:10,0 bis 3,25 mm
Schnittart:hydraulisches Schneiden
Schweißmodus:Automatisch
Luftdruck:0.5MPa
Arbeitszyklus:Max.300 Sekunden
3. Spirale Horizontale Akkumulator
Diese Maschine wird zwischen der Scherenschweißmaschine und dem Großrechner (Formgrößenmaschine) verwendet.und der nächste Streifen wird aus der kontinuierlichen Produktion der Hauptmaschine (Formgrößenmaschine) vorbereitet wird innerhalb einer Zeit gewährleistet und ausreichend Streifen Stahl gelagert wird.
Diese Maschine besteht hauptsächlich aus einem Fütterungsrollenrahmen, einer Klemmzufuhrvorrichtung, einer Schleifkörperanlage, einer Entladungsanlage und einer elektrischen Steuervorrichtung.
Stärke:10,0 bis 3,25 mm
Breite:100 bis 320 mm
Vorteil:Speichermaterial mehr keine Streichung der Stahloberfläche
Zuführgeschwindigkeit:Max 160 m/min
Trägermotorleistung:Wechselstrom 22 kW
Leistung des Akkumulatormotors:Wechselstrom 37 kW
Speicherdurchmesser:5 Meter

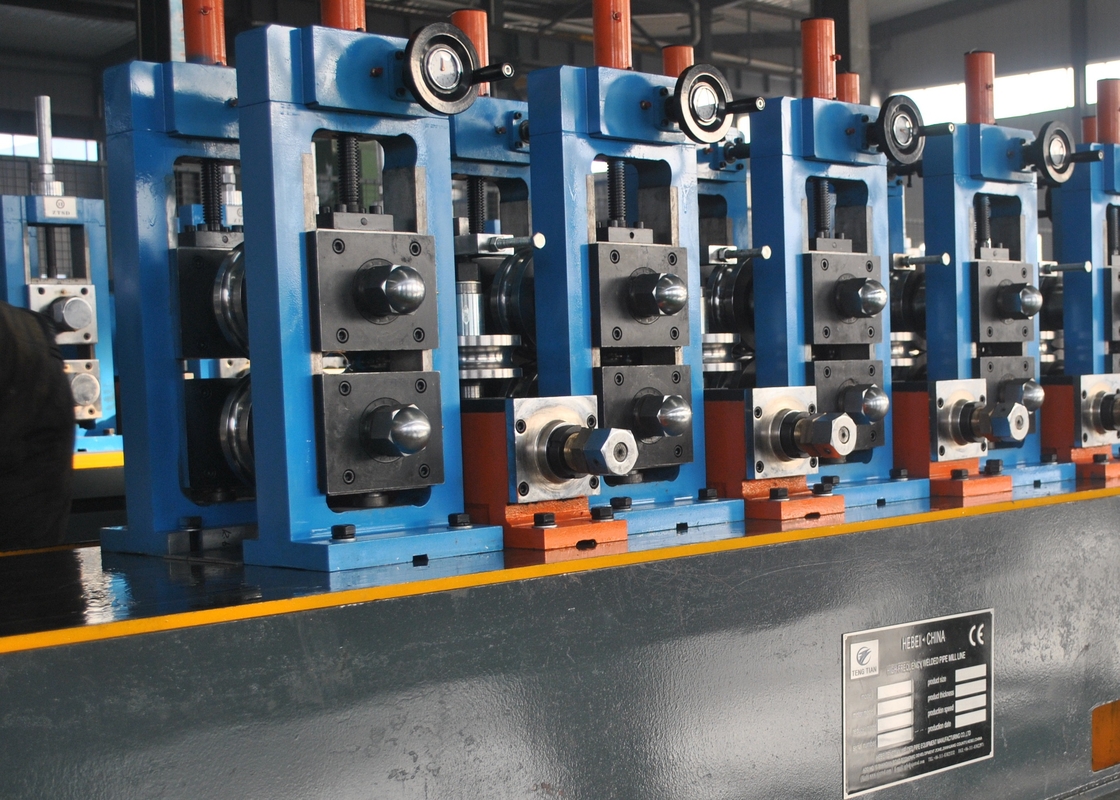

4. Form- und Größenaufmachung
Formteil
Der Stahlstreifen geht in den Formstand und bildet dann im Formteil eine runde Form.
Eigenschaft:Horizontale Rollen nach oben und unten Anpassung Weg, Wurm Getriebe anpassen, und kann separat anpassen
Ausgleichswalze Unterwelle ist aktiv
Ausgleichswelle mit Kompensationsplatte
Horizontale Haltemenge:7
Horizontale Wellenlänge:80 mm
Horizontales Wellenmaterial:42Crmov
Formiergeschwindigkeit:20 bis 60 m/min
Motor:Gleichstrom 110 kW
Ausgleichsstandmaterial:Schweißen von Stahlplatten
Vertikaler Stand:7
Vertikaler Schachtdurchmesser:50 mm
Vertikaler Wellenstoff:40Cr
Schweißnahtführer und Druckrollenstand
Die Schweißrolle ist eine Schweißrolle, mit der der Schweißzweck erreicht wird, indem man die Ränder, die auf die Schweißtemperatur erhitzt worden sind, mit einem bestimmten Druck drückt.Schweißschneidemaschine wird verwendet, um Schweißnaht zu schrotteln und äußere Burr zu entfernen.
Schrottmesser:2 Sätze
Schraubwellen-Wellenwelle Nr.:2
Durchmesser der Schraubwelle:55 mm
Material für die Druckrollenwelle:40Cr
Wasserkühlgerät
Material: Schweißen von Stahlplatten
Größenordnung
Das runde Rohr nach der Größe Teil in die erforderlichen Durchmesser und Form
Horizontale Haltemenge:5
Horizontale Wellenlänge:80 mm
Horizontales Wellenmaterial:42Crmov
Motor:Gleichstrom 132 kW
Ausgleichsstandmaterial:Schweißen von Stahlplatten
Vertikaler Stand:5
Vertikaler Schachtdurchmesser:50 mm
Vertikaler Wellenstoff:40Cr
Truthahnkopf:2 Sätze
Getriebebox
Anzahl der Getriebe:12
Material des Getriebebaus:Schweißen von Stahlplatten
Werkzeugmaterial:20CrMnTi
Zahnradhärte:HRC 58 bis 62
Material der Zahnradwelle:40 Cr
Härte der Zahnradwelle:HRC40 bis 45
Anzahl der Reduktionsboxen:2
5Kaltgesäge
Die Kaltsäge, mit der alle Arten von Rahmenrohren automatisch präzise geschnitten werden.Diese Einheit hat den guten Vorteil der präzisen Abmessungen., und die Maschinen übertragen den besten Vorteil, so dass die schnelle Fähigkeit und genaue Verarbeitung, ohne Burr ist dieser Vorteil der Einheit.
Rohrgröße:Rundrohr: φ31,8-φ101,6 mm Dicke:1.0-3.25 mm Quadratrohr: 25x25-80x80 mm Dicke:10,0 bis 3,0 mm
Material:- Was ist das?
Geschwindigkeit:Maximal 60 m/min
Schnittlänge:6 bis 8 m
Genauigkeit:±3 mm
Antriebsmotor:15kw Servomotor JAPAN YASKAWA
Schnittmotor:15 kW Wechselfrequenzmotor
Zuführmotor:4.4kw Servomotor JAPAN YASKAWA
6. 300 kW Hochfrequenzschweißmaschine
Konstruktionsparameter
Nennleistung:300 kW
Nennspannung Gleichstrom:UdN=450V
Nennstrom gleich laufend:500A
Frequenz:f=300~350 kHz
Gesamtwirkungsgrad:η > 85%
Ausgangsform des Tanks:Keine Schweißtransformator-Ausgabe.
Ripple-Koeffizient:< 1%
Schweißmodus:Induktionsschweißen, Kontaktschweißen
Stromverteilkapazität:461 KVA
Eingangsspannung:380V/50Hz,3phasige 4-Draht-System
Nennstrom:I=1500A
Kühlsystem (Luft-Wasser-Kühlsystem)
Ausgangswassertemperatur:≤ 41°C,Temperaturbereich: 4°C
Kühlwasserfluss:15 m3/h
Betriebswasserdruck:0.35Mpa
Anforderungen an die Wasserqualität:Destilliertes Wasser
7. Auslauftabelle
1Die gefertigten Rohre laufen entlang des Rolltisches und werden automatisch auf die Bank gebracht.Die einfache Verpackungsmaschine enthält einen Behälter und eine pneumatisch angetriebene Ausrichtungsanlage3.Rollbänkmotor: 3 kW
8. Rollen
Material für Formwalzen:Kr12
Material für Schweißwalzen:H13
Härte der Wärmebehandlung:HRc58 ~ 62
