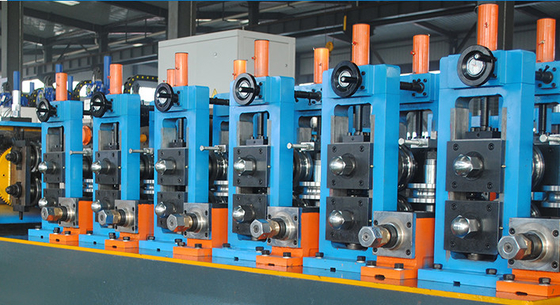

Hochfrequenzgeschweißte Rohrmühle automatisch angepasst HG60x60x3

Großes Bild : Hochfrequenzgeschweißte Rohrmühle automatisch angepasst HG60x60x3

Produktdetails:

Herkunftsort:	Hebei
Markenname:	TengTian
Zertifizierung:	CE, ISO9001, BV
Modellnummer:	HGF60

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	Negotiate
Verpackung Informationen:	Wasserdichte und seetaugliche Verpackung des Exports.
Lieferzeit:	60 Arbeitstage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	50 Sätze/Jahr

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	Hochfrequenzgeschweißte Rohrmühle automatisch angepasst HG60x60x3	Spulenstärke:	1 bis 3 mm
Spulenbreite:	80-240mm	Innerer Durchmesser:	φ480·φ510 mm
Außendurchmesser:	Einheit für die Bereitstellung von Fahrzeugen mit einer Leistung von mehr als 50 kW	Geschwindigkeit:	Maximales 100m/min
Gewährleistung:	Ein Jahr	Material:	Kohlenstoffarmes HRC
Schlüsselwörter:	Hochfrequenzgeschweißte Rohrmühle
Hervorheben:	60x60mm geschweißtes HochfrequenzRöhrenwerk , 3mm geschweißtes HochfrequenzRöhrenwerk , kundengebundene geschweißte Rohrhochfrequenzmühle

Hauptparameter und Spezifikationen:

Material Spezifikationen:

mit einer Breite von mehr als 20 mm,
Material	Stahl mit niedrigem Kohlenstoffgehalt und Stahl mit niedrigem Legierungsgehalt für Bauarbeiten
Mechanische Eigenschaften	Die in Absatz 1 Buchstabe b genannten Bedingungen gelten für die in Absatz 1 Buchstabe b genannten Verfahren.
Bandbreite	80 ‰ 240 mm
Banddicke	1.0·3.0 mm
Identifizierung der Spulen	Φ508 mm
Überdosierung von Spulen	φ1800 mm
Gewicht der Spirale	≤ 3T

Spezifikation für geschweißte Rohre

Quadratische Rohrgröße	19.1 × 19.1 - 50,8 × 50,8 mm
Rechteckige Rohrgröße	19.1 × 38.1-25.4 × 76.2 mm
Rohrdicke	10,0 bis 3,0 mm
Endrohrlänge	6 bis 12 m
Schnittlänge Genauigkeit	±2 mm
Formgeschwindigkeit	40 bis 100 m/min

Strom, Wasser und Luftversorgung

Macht	Leistungsvolumen der Leitung	ca. 450 kW
Macht	Stromquelle	480V/60Hz/3Phasen
Kreislaufkühlwasser	Durchfluss	20 T/h ¥30 T/h
Kreislaufkühlwasser	Volumen des Pools	30 m³
Druckluft	Durchfluss	5 m³/min
Druckluft	Druck	5·11 kg/cm²

Werkstatt erfordern:

6 m breit, 70 m lang, mindestens 5 m hoch von den Deckenleinen bis zum Boden.

III. Die. Parameter und Spezifikationen jeder Maschine:

(1) Doppelkegel-Entwickler

Der Entwickler besteht aus einem doppelten Ausbausystem und einem Freisetzband und besteht aus zwei Hauptteilen: Hauptkörper und Feststütze.Der Hauptkörper ist mit einem manuellen System ausgestattet, um den Erweiterungsbedarf zu befriedigen., Zusammenziehen und Bremsen der Mandrels

OD der Spule	φ1800 mm
Identifizierung der Spule	Φ508 mm
Breite des Streifens	80 bis 240 mm
Banddicke	10,0 bis 3,0 mm
Gewicht des Streifens	Max. 3,0T
Erweiterungstyp	Handbuch
Unterbrechung	Pneumatisches Fahren

(2) Automatisches Scheren und Schweißen

Der Scherenschweißer ist eine wichtige Einheit der Rohrmühle-Linienausrüstung und wird hauptsächlich zum Schneiden des nicht normalen Stahlbandkopfes oder -prozesses verwendet.und dann die Verbindung der letzten Streifen Stahl Versuch mit dem nächsten Streifenkopf, so dass die Verarbeitung fortgesetzt wird.

Streifenbreite	80 bis 240 mm
Schweißdicke	10,0 bis 3,0 mm
Schnittart	Hydraulik
Schweißmodus	Automatisch
Luftdruck	0.5MPa
Arbeitszyklus	Max.300 Sekunden

Spiralakkumulator

Diese Maschine wird zwischen der Scherenschweißmaschine und dem Großrechner (Formgrößenmaschine) verwendet.Die kontinuierliche Produktion der Hauptmaschine (Formiermaschine) ist innerhalb einer Zeit gewährleistet und ausreichend Stahlbänder sind gelagert..
Diese Maschine besteht hauptsächlich aus einem Fütterungsrollenrahmen, einer Klemmzufuhrvorrichtung, einer Schleifkörperanlage, einer Entladungsanlage und einer elektrischen Steuervorrichtung.
Zuführungseinrichtung: besteht hauptsächlich aus einem Rahmen, einem Motor, einer Bremse, einer universellen Antriebswelle eines Reduktors, einer Zwischenschleifenrolle und einem pneumatischen System mit Führrolle.Wenn das Füttern aufhören muss, die Bremse Es kann die Drehung des Motors und der Klemmzufuhrwalze stoppen, und die Drehgeschwindigkeit des Elektromotors und die Zufuhrgeschwindigkeit können durch die elektrische Steuerung eingestellt werden.
Looper-Körperbaugruppe: Es besteht hauptsächlich aus Motor, Maschinenbasis, innerer Umfangswalze, zentraler Entladungswalze, äußerer Ringwalze und Druckwalze usw.Es kann die Streifen Stahl gespeichert werden, die von der Clip-Zuführung Gerät gesendet und kann aus der Mitte der Entladung Rolle wird zurückgezogen.
Entladegerät: Es besteht aus einer Halterung, einer Führrollengruppe, einer oberen und einer unteren Ausführrolle und einer Geschwindigkeitsmessvorrichtung.Es kann den im Looper-Körper gelagerten Stahlgurt horizontal in die Formungseinheit einführen und die Vorrichtung.

Stärke	10,0 bis 3,0 mm	Breite	80 bis 240 mm
Vorteil	Speichermaterial mehr Keine Streiks für die Stahloberfläche	Zuführgeschwindigkeit	Maximal 200 m/min
Trägermotorleistung	Wechselstrom 15 KW	Leistung des Akkumulatormotors	Wechselstrom 15 kW
Speicherdurchmesser	4.2 Meter

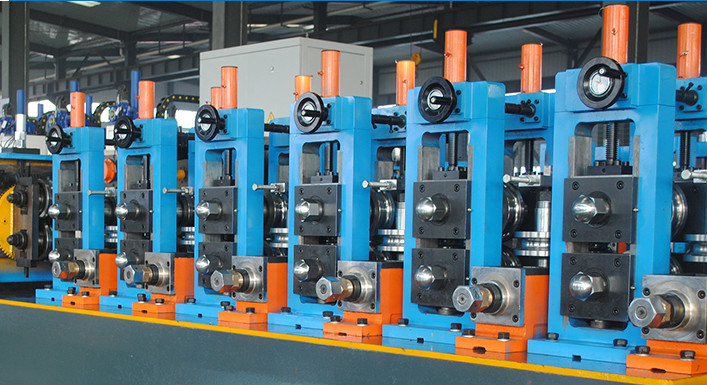

Form- und Größenmaschine

Teil 1.Formteil

Der Stahlstreifen geht in den Formstand und bildet dann im Formteil eine runde Form.

Merkmal	Horizontale Rollen nach oben und nach unten Einstellungsweise,Wurmgetriebe Einstellung,und kann separat eingestellt werden
	Ausgleichswalze Unterwelle ist aktiv
	Ausgleichswelle mit Ausgleichsplatte
Technische Parameter	Horizontale Stände	6
	Horizontale Schachtdurchmesser	65 mm
	Material für horizontale Wellen	42Crmov
	Formgeschwindigkeit	40 bis 100 m/min
	Motor	DC90Kw
	Ausgleichsstandmaterial	Schweißen von Stahlplatten

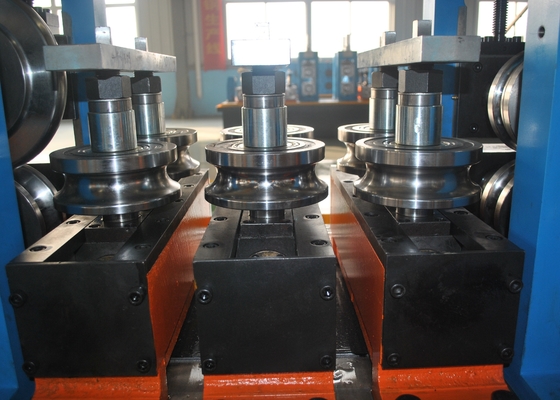

	Vertikalstandmenge	2
	vertikaler Schachtdurchmesser	35 mm
	Material der vertikalen Welle	40Cr
	Einheitlicher Ständer	3

Teil zwei.Schweißnahtführer und Druckrollenstand,Schweißschneidemaschine

Die Schweißrolle ist so konstruiert, daß sie die bis zur Schweißtemperatur erwärmte Röhre an den Rand drückt, indem sie Rollen drückt, die einen bestimmten Druck ausüben, um den Schweißzweck zu erreichen.

Der Schweißschneidenschneider wird verwendet, um Schweißnaht zu schrotteln und äußere Schleimung zu entfernen.Schraber können eingestellt werden und haben die schnelle Hebungsfunktion durch CamUnter dem Messerrollen befinden sich zwei Trägerrollen, um den Überzug des Schraubens zu tragen, und hinter dem Perlschneider ein horizontaler Ständer zum Polieren.

Schrottmesser	2 Sätze
Aufbau des Druckrollenstandes	5 Rollenpressen
Durchmesser der Schachtel	50 mm
Durchmesser der Schachtel	40Cr

Teil 3.Wasserkühlungseinheit: Material:Schweißen von Stahlplatten

Teil 4 - Größenordnung

Das runde Rohr nach der Größe Teil in die erforderlichen Durchmesser und Form

Technische Parameter

Gesamtmenge	4
Horizontale Schachtdurchmesser	65 mm
Material für horizontale Wellen	42Crmov
Motor	Gleichstrommotor mit 90 kW
Ausgleichsstandmaterial	Schweißen von Stahlplatten
Material der vertikalen Welle	40Cr
Truthahnkopf	2 Sätze

Teil 5. Getriebe

Anzahl der Getriebe	13
Material für die Getriebebox	Schweißen von Stahlplatten
Werkzeugmaterial	20CrMnTi
Zahnradhärte	HRC 58 bis 62
Material der Zahnradwelle	40 Cr
Härte der Zahnradwelle	HRC40 bis 45
Anzahl der Reduktionsboxen	2

(5) kalt Säge

Die Kaltsäge, mit der alle Arten von Rahmenrohren automatisch präzise geschnitten werden.Diese Einheit hat den guten Vorteil der präzisen Abmessungen., und die Maschinen übertragen den besten Vorteil, so dass die schnelle Fähigkeit und genaue Verarbeitung, ohne Burr ist dieser Vorteil Einheit.
Quadratische Rohrgröße	20x20-60x60 mm
Rechteckige Rohrgröße:	20x25-40x80 mm
Material	- Was ist das?
Geschwindigkeit	Max. 100 m/min
Schnittlänge	6 bis 12 m
Präzision	±3 mm
Antriebsmotor	15 kW Servomotor (Yaskawa Japan)
Zuführmotor	4.4kw Servomotor (Yaskawa Japan)
Schneidmotor	11 kW Variable Frequenzmotor.
