Hg50*2,5 Hf Schweißrohrmühle, die eine Rollpass-Konstruktion anwendet

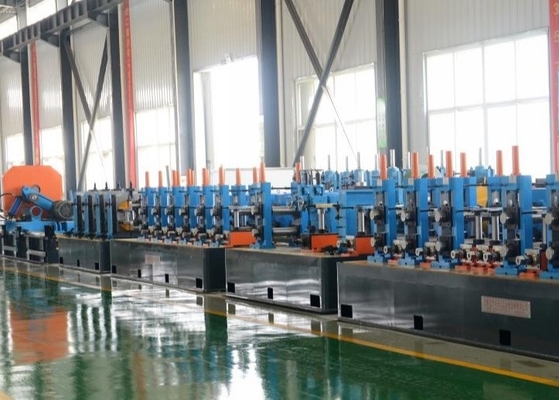

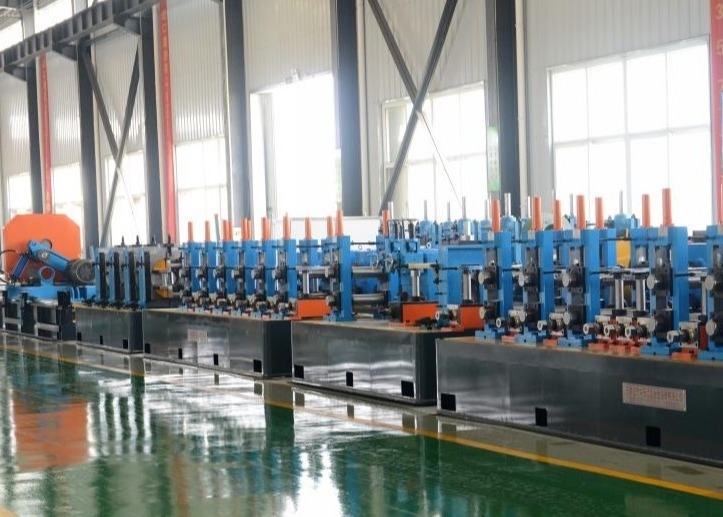

Großes Bild : Hg50*2,5 Hf Schweißrohrmühle, die eine Rollpass-Konstruktion anwendet

Produktdetails:

Herkunftsort:	Hebei
Markenname:	TengTian
Zertifizierung:	CE, ISO9001, BV
Modellnummer:	HG50

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	Negotiate
Verpackung Informationen:	Wasserdichte und seetaugliche Verpackung des Exports.
Lieferzeit:	60 Arbeitstage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	50 Sätze/Jahr

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	Hochfrequenzgeschweißte Rohrmühle Hg50*2,5 Hochfrequenzgeschweißte Rohrmühle mit Rollpass-Design	Spulenstärke:	0.5-2.5mm
Spulenbreite:	12.7-50mm	Innerer Durchmesser:	Einheit für die Bereitstellung von Fahrzeugen
Außendurchmesser:	Für die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 Nummer 2 Nummer 1 Nummer 2 N	Geschwindigkeit:	max. 80 m/min
Gewährleistung:	Ein Jahr	Material:	Kohlenstoffarmes HRC
Schlüsselwörter:	Hochfrequenzgeschweißte Rohrmühle
Hervorheben:	50 mm hf geschweißte Rohrmühle , 2Schweißrohrmühle mit einer Breite von 0 , 5 mm

HG 50 Hochfrequenzgeschweißte Rohrproduktionslinie

('). Maschine Allgemeine Einführung

Es ist für die Herstellung von geschweißten Stahlrohren ausgelegt, darunter rundes Rohr, quadratisches Rohr und verformtes Rohr.

Durch die Annahme eines Rollpass-Designs kann die Produktionslinie geschweißte Stahlrohre mit einer hochwertigen Bearbeitung und einer hohen Präzisionsmontage herstellen.

Rundrohr:φ12,7-50 mm

Stärke:00,5-2,5 mm

II)Hauptparameter und Spezifikationen:

(1)Material Spezifikationen:
Standards	SPHC,SPHT-2,SS 400,SS 440,SS 490
Material	Stahl mit niedrigem Kohlenstoffgehalt und Stahl mit niedrigem Legierungsgehalt für Bauarbeiten
Mechanische Eigenschaften	Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren.
Streifenbreite	39 bis 160 mm
Banddicke:	00,5-2,5 mm
Innerer Durchmesser der Spulen	Φ508 mm
Außendurchmesser der Spulen	Φ1300 φ1760 mm
Gewicht der Spirale	≤ 5T
(2)Rohrspezifikation
Rohrdurchmesser	Rundrohr:φ12,7-50 mm Stärke:00,5-2,5 mm
Länge	6m
Rohrschneidegenauigkeit	0-6 mm
Geschwindigkeit der Formung	Maximal 80 m/min (maximale Größe und Dicke nicht bis zur maximalen Geschwindigkeit)
(3) Der Käufer sollte sich selbst beliefern
Werkstatt	60x6m, H>5m (Kran zum Boden)
Macht	ca. 450 kW 380V/50Hz/3Phasen
Umlauf Kühlwasser (ganzes System)	Durchfluss: 20 T/h30 T/h Volumen des Pools: 30 m3
Druckluft (ganzes System)	Durchfluss: 5 m3/min Druck: 5-7 kg/cm2
Kabel	Alle Kabel außerhalb meiner Maschine, Sie kaufen nach Maschine Reparatur Standort.

III. Die. Parameter und Spezifikationen jeder Maschine:

(1) Entwickler

Doppelt.Ausbau- und Freischaltmaschinen

1.doppeltErweiterungs- und Freischaltvorrichtungen.

2. besteht aus zwei Hauptteilen: Hauptkörper und Feststütze.

3. mit einem pneumatischen System ausgestattet, um den Erweiterungs-, Kontraktions- und Bremsanforderungen der Mandrels gerecht zu werden.

4. Mandrel besteht aus vier-Bar-Verknüpfungen, die sich radial zur gleichen Zeit bewegen könnte.

5Die vierstufigen Verbindungen in zwei Gruppen befinden sich jeweils auf zwei Wellen, die durch einen Luftzylinder angetrieben werden und sich radial ausdehnen und zusammenziehen.

OD der Spule	Φ1300-1760 mm
Identifizierung der Spule	Φ508 mm
Breite des Streifens	39 bis 160 mm
Banddicke	00,5-2,5 mm
Gewicht des Streifens	Max. 5,0T
Erweiterungstyp	Hydraulik
Unterbrechung	Pneumatisches Fahren
Umdrehen	Handbuch

(2) Scheren und Schweißen

Funktion:

Es wird verwendet, um parallel den Schwanz des Stahlstreifens, der gerade in den Akkumulator eingegangen ist, und den aus dem Entwickler herauskommenden Streifenkopf zu schneiden und sie dann zusammen zu schweißen.

Aufbau:

Hydraulisches Scheren und manuelles Schweißen Streifenstahlbreite: 39 mm-160 mm Streifenstahlstärke: 0,5-2,5 mm Zentrierung: manuell

(3) Spiralakkumulator

Diese Einheit umfaßt hauptsächlich Druck- und Trägermaterialgerät, Akkumulatormontage, Trägermaterialgerät, elektrische Steuerungseinheit.
Es umfaßt hauptsächlich Rahmen, Elektromotor, Bremseinheit, Umlaufrichtung, Übertragung der Leistungsachse der Verringerung der Geschwindigkeit, Press & Carry Roll, Druckluftsystem der Führungsrolle, geprüfte Geschwindigkeitseinheit;Es kann die Streifen Stahl zum Akkumulator liefern und die mittleren Zeiten wird es die Übertragung der Traggeschwindigkeit Informationen an elektrische Steuerungssystem, wenn wir verlangen, dass das Material zu diesem Gerät nicht mehr getragen wird, wird es aufhören, an den Elektromotor zu rollen, und drücken & tragen Material rollen durch die Pause,und konnte auch die Geschwindigkeit anpassen, um den Elektromotor zu tragen und die Einheit tragen Materialgeschwindigkeit.
Akkumulatorrahmenbaugruppe: umfasst den Elektromotor, den Rahmen, die Innenkreisrolle, die Außenkreisrolle und die Druckrolle.Es kann verwendet werden, um das Streifenstahlmaterial von der Press- und Trägerinheit zu lagern und es könnte aus der Zentralausgabe-Materialrolle gezogen werden.
Materialvorrichtung zur Ableitung: Umfassen Rahmen, Führungsrichtung Rollen, Führung Rollen von hohen oder niedrigeren Ort.Es kann die Streifen Stahl zu Formen-System tragen und senden Sie die Durchführung Material Geschwindigkeit Informationen an elektrische Steuerung

Arbeitsstil:	Wechselkreis	Transportmaterialfahrgeschwindigkeit	Vmax = 240 m/min
Vorteil:	Mehr Material Kein Streik.	Schnittform	Pneumatisch 6Mpa
Stähleckdicke	00,5-2,5 mm	Durchmesser	4.2m
Breite	39 bis 160 mm	Lagerfläche	3.5 m2
Leistung des Elektromotors der Presse und des Trägers			Wechselstrom 11 kW
der Elektromotor des Akkumulatorrahmens			Wechselstrom 15 kW

(4) Form- und Größenmaschine

Die Forming & Sizing Mill verwendet das Rollenformprinzip und das Hochfrequenz-Induktionsschweißen.Der Streifen wird in die Formmaschine durch die Zuführungseinrichtung in der Mühle eingespeist und die Formwalze dreht sich kontinuierlich und drückt den Streifen in die erforderliche FormAufgrund der Haut und des verwandten Effekts konzentriert sich der Hochfrequenzstrom auf die Schweißverbindung, die rasch erhitzt wird und die Schweißtemperatur erreicht.Die Schläuche ist unter dem Druck von Druckwalzen geschweißtDas fertige geschweißte Rohr mit der erforderlichen Größe kann nach Abkühlung, Größenbildung und primärer Geradigung gewonnen werden.

Form der Rohrüberdosierung.	Rundrohr:φ12,7-50 mm Stärke:00,5-2,5 mm
Formgeschwindigkeit	30-80 m/min
Anzahl der Formständer, horizontal	7
Anzahl der Vertikalformständer	9
Zahl der Horizontale Größenstands	5
Anzahl der Größenaufstellungen, vertikal	5
Türkenkopf	2 Sätze
Werkstoff für die horizontale Rollstange	Φ60mm, Material 40Cr
Schachtdiagramm und Stoff des vertikalen Rollständers	Φ35mm, Material 40Cr
Schraubschneidemaschine	2 Sätze
Hauptmotor	132 kW

(5) Kaltsäge

Die Kaltsäge, mit der alle Arten von Rahmenrohren automatisch präzise geschnitten werden.Diese Einheit hat den guten Vorteil der präzisen Abmessungen., und die Maschinen übertragen den besten Vorteil, so dass die schnelle Fähigkeit und genaue Verarbeitung, ohne Burr ist dieser Vorteil Einheit.
Quadratische Rohrgröße	φ12,7-50 mm
Material	- Was ist das?
Geschwindigkeit	Max. 80 m/min
Schnittlänge	7 m
Präzision	±3 mm
Antriebsmotor	15 kW Servomotor (Yaskawa Japan)
Zuführmotor	4.4kw Servomotor (Yaskawa Japan)
Schneidmotor	11 kW Variable Frequenzmotor.
