Hochfrequenzgeschweißte Rohrmühle φ114 SPS-Automatiksystem

Name: Hochfrequenzgeschweißte Rohrmühle φ114 SPS-Automatiksystem
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG114
Price: 50,000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Hebei
Markenname:	Tengtian
Zertifizierung:	CE, ISO9001, BV
Modellnummer:	HG114

Einzelheiten

Herkunftsort:

Hebei

Markenname:

Tengtian

Zertifizierung:

CE, ISO9001, BV

Modellnummer:

HG114

Product name:

High Frequency Welded Pipe Mill φ114 High Frequency Welding Tube Mill Plc Automatic Control System

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

0.8-4.0mm

Max. Production Speed:

20～70m/min

Fixed Cutting length:

6-12m

pipe size range:

Φ20～Φ114mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Hervorheben:

High Light

Hervorheben:

schweißende Hochfrequenzmühle des Rohrs 114

schweißende Rohrhochfrequenzmühle plc

geschweißtes HochfrequenzRöhrenwerk plc

Handelsinformationen

Min Bestellmenge:

1 SATZ

Preis:

$100000 to $1 million

Verpackung Informationen:

Wasserdichte und seetaugliche Verpackung des Exports.

Lieferzeit:

60 Arbeitstage

Zahlungsbedingungen:

L/C, T/T

Versorgungsmaterial-Fähigkeit:

50 Sätze/Jahr

Produktbeschreibung

φ114 Hochfrequenzschweißrohrmühle PLC-Automatik

Eigenschaft	Wert
Produktbezeichnung	Hochfrequente Schweißrohrmühle φ114 Hochfrequente Schweißrohrmühle Plc Automatisches Steuerungssystem
Zugfestigkeit des Rohstoffs	σb≤500 Mpa
Stärke	00,8 bis 4,0 mm
Max. Produktionsgeschwindigkeit	20 ̊70 m/min
Feste Schneidlänge	6 bis 12 m
Rohrgrößenbereich	Φ20 Φ114 mm
Gewährleistung	Ein Jahr
Schweißart	Hochfrequenzschweißen

Produktübersicht

Die Frequenzschweißrohr-Produktionslinie Ф114Q ist für die Herstellung von Schweißrohren mit einem Durchmesser von 20 ‰ 114 mm und einer Wandstärke von 0,8 ‰ 4 mm ausgelegt.mit einer Breite von mehr als 20 mm,Die Produkte entsprechen den Normen BS/ASTM.

EinbeziehungDeutschland Passtechnik, automatisches Steuerungssystem PLC und britische digitale Geschwindigkeitsregelungseinheit EurothermDiese Produktionslinie bietet einen zuverlässigen Betrieb mit einfacher Wartung und stellt die modernste inländische Technologie dar und konkurriert mit fortschrittlichen internationalen Systemen.

Technische Spezifikation

Hauptmerkmale

Rohrdurchmesser: Φ20·Φ114 mm
Wandstärke: 0,8 mm (rund), 0,8 mm (viereckig und rechteckig)
Rohrlänge: 4 ̊7 m
Längengenauigkeit: 0-6 mm (CNC/STD)

Bedingungen für Rohstoffe

Material: Kohlenstoffarme Stahl und Stahl mit geringer Legierung für Bauarbeiten
Mechanische Eigenschaften: σb≤500MPa, σs≤300MPa
Streifenbreite: 60×360 mm
Banddicke: 0,8 mm
Innerer Durchmesser der Spirale: 490-550 mm
Außendurchmesser der Spirale: 900×1800 mm
Gewicht der Spirale: ≤ 5 t

Leistungsparameter

Schnittgeschwindigkeit: 20 ̊70 m/min
Gesamtleistung: ca. 630 kW
Druckluft: 4 m3/min bei 0,4 ‰ 0,7 MPa
Wasserversorgung: 100 l/min für HF, 200 l/min für Kühlung bei 0,1 ‰ 0,25 MPa

Herstellungsprozess

Aufwickeln → Scheren und Schweißen mit Schieferbügeln → Speichern im Akkumulator → Formen → Schweißen → Kühlen → Größenvorbereitung → Fliegersäge → Rohransammlung

Anforderungen an die Werkstatt

8 m breit, 100 m lang, mit einer Mindestfreiheit von 5 m von den Deckenleinen zum Boden.

Liefer- und Zahlungsbedingungen

Versand innerhalb von 4 Monaten nach Erhalt der Anzahlung.
30% Anzahlung per T/T innerhalb von 15 Tagen nach Vertragsunterzeichnung.
70% Saldo per L/C vor dem Versand.

Garantie für Qualität und Service

Dienstleistungen vor dem Verkauf

Vor der Verbringung bereitgestellte Fotos der Ausrüstung
Online-Fernführung für die Installation und Inbetriebnahme
Optionale technische Unterstützung vor Ort (Bedingungen gelten)

Dienstleistungen nach dem Verkauf

Garantie von 12 Monaten ab Ankunftsdatum der Ausrüstung
Kostenlose Reparatur/Ersatz bei Qualitätsfehlern
Optionale Unterstützung bei der Inbetriebnahme vor Ort (Bedingungen gelten)

Technische Dokumentation

Gebrauchsanleitung
Inspektionsbescheinigung
Ladefolge
Layout-Zeichnung
Zeichnung der Grundlage
Elektrische Grundprinzipdiagramm
Gesamtsammlung Zeichnungen
Schwachstellendiagramme

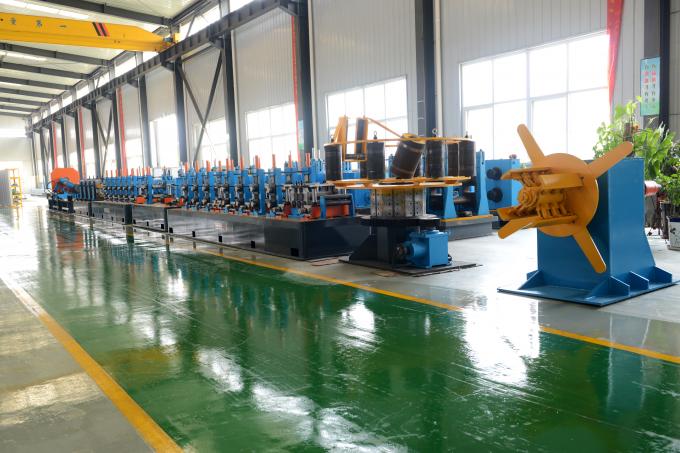

φ114 High Frequency Welding Tube Mill production line
