Technischer Vorschlag Für
HG 5 Vorbereitungsmaschine

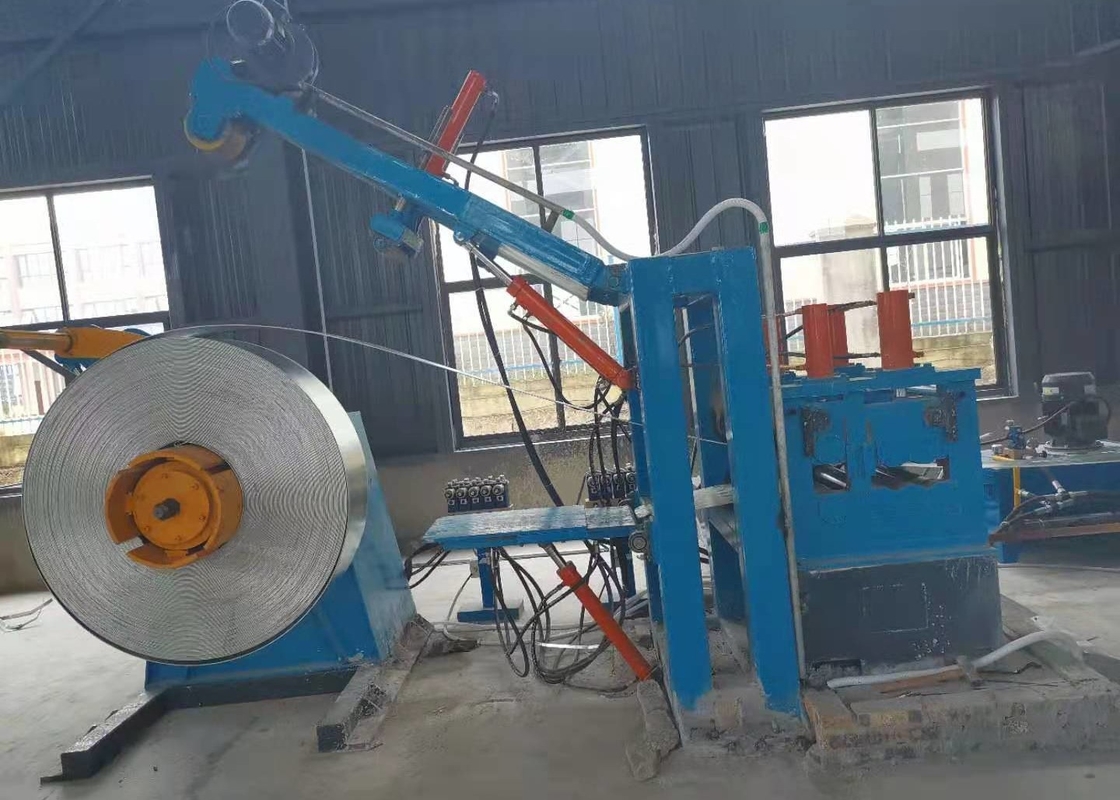

1. Doppelkegel HydraulikAusrollen
Der Entwickler ist von der Struktur des doppelten Kegel. Es enthält zwei Hauptteile: Hauptkörper und die feste Basis.Verringerung und Bremsung der Mandrels.hydraulische Ausdehnung und pneumatische Antrieb
| Durchmesser der Spirale |
Φ2000-2200 mm |
| innerer Durchmesser der Spule |
Φ480-610 mm |
| Bandbreite |
200 bis 400 mm |
| Bandbreite |
1-5 mm |
| Bandgewicht |
Max. 10,0 T |
| Ausweitung |
hydraulische Ausdehnung, Schiebeblockstruktur
|
| Unterbrechung |
Pneumatischer Antrieb, 2 Stück Scheibenbruch
|
- mit einer Breite von mehr als 20 mm,
Diese Einheit wird hauptsächlich verwendet, um den neuen Stahlkopf in die Abflacher-Einheit zu führen, nachdem die Entwickler-Einheit die Spule an den Arbeitsplatz gebracht hat.
Leistung des Geradenmotors: AC1.5KW
Verarbeitungsdruck:7Mpa

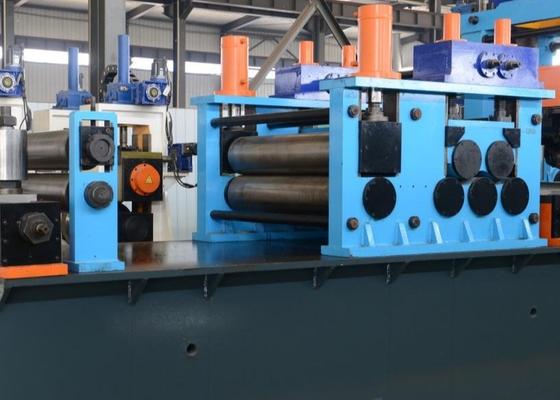

Die Nivellierungseinheit mit 2 Rollen-Pinch und 5 Rollen-Nivel.
Durchmesser der Zwingrolle:Ф180mm
Durchmesser der Nivellierungsrolle:Ф120mm
Klemm- und Nivellierungsmotor:15 kW
3) hydraulisches Scheren und manuelles Schweißen
Scheren und Schweißenwird verwendet, um die unregelmäßigen Enden der Streifen zu schneiden und dann die Streifen durch Schweißen zu verbinden.
| Scherbreite |
200 bis 400 mm |
| Schweißdicke |
1-5 mm |
| Scherartyp |
hydraulisches Scheren |
| Komprimierungsweg |
Hydraulik |
| Schweißart |
Auto |
| Material der Klinge |
H13 |
| hydraulischer Druck |
10MPA |
| Luftdruck |
0.5MPa |
| Arbeitszyklus |
Max.300 s |
4) Spiralakkumulator
Diese Einheit umfaßt hauptsächlich Druck- und Trägermaterialgerät, Akkumulatormontage, Trägermaterialgerät, elektrische Steuerungseinheit.
Zuführgerät
Es umfaßt hauptsächlich Rahmen, Elektromotor, Bremseinheit, Umlaufrichtung, Übertragung der Leistungsachse der Verringerung der Geschwindigkeit, Press & Carry Roll, Druckluftsystem der Führungsrolle, geprüfte Geschwindigkeitseinheit;Es kann die Streifen Stahl zum Akkumulator liefern und die mittleren Zeiten wird es die Übertragung der Traggeschwindigkeit Informationen an elektrische Steuerungssystem, wenn wir verlangen, dass das Material zu diesem Gerät nicht mehr getragen wird, wird es aufhören, an den Elektromotor zu rollen, und drücken & tragen Material rollen durch die Pause,und konnte auch die Geschwindigkeit anpassen, um den Elektromotor zu tragen und die Einheit tragen Materialgeschwindigkeit.
Akkumulatorrahmenbaugruppe: umfasst den Elektromotor, den Rahmen, die Innenkreisrolle, die Außenkreisrolle und die Druckrolle.Es kann verwendet werden, um das Streifenstahlmaterial von der Press- und Trägerinheit zu lagern und es könnte aus der Zentralausgabe-Materialrolle gezogen werden.
Materialvorrichtung zur Ableitung: Umfassen Rahmen, Führungsrichtung Rollen, Führung Rollen von hohen oder niedrigeren Ort.Es kann die Streifen Stahl zu Formen-System tragen und senden Sie die Durchführung Material Geschwindigkeit Informationen an elektrische Steuerung.
Arbeitsstil: Festkreis
Durchmesser:5.0M
Vorteil:Mehr Material lagern, kein Streich an der Stahloberfläche
Stähleckenstärke:1-5 mm;
Breite:200-400 mm
Fahrzeugfahrgeschwindigkeit:Vmax=120m/min
Leistung des direkt elektrischen Motors der Presse und des Trägers: 30 kW
der Elektromotor des Akkumulatorrahmens: 55 kW
