Ich...Zusammenfassung

2.5- Ich weiß.Hierzu gehören ein Entwickler, eine Gerade-Kopf- und Zwischenstaubbereitungsmaschine, ein Schere- und Schweißgerät, ein Spiralakkumulator.

II.Grundsätzliche Voraussetzungen:

2.1Stahlrohr Spezifikation

2.11 Runder Rohr: φ25·φ63,5 mm Dicke:1 bis 3 mm

2.12 Quadratrohr: 20X20-50X50mm Dicke: 1-3mm

2.2Streifen Stahl

2.2.1 Breite des Stahlstreifens: 70 mm-200 mm Dicke des Stahlstreifens: 1-3 mm

2.2.2 Verzinkte Spulen und HRC: δb≤500Mpa σs≤355MPa

2.2.3 Stahlstreifenrolle: Innen Durchmesser: Φ508 mm (endgültig vom Kunden bestätigt)

Außendurchmesser: Φ1000mm-2000mm (endgültig vom Kunden bestätigt)

2.2.4 Stahlstreifengewicht: maximal 4,0 Tonnen

2.3 Elektrische installierte Leistung: ca. 650 kW Stromversorgung: 380 V, 60 Hz (abschließend vom Kunden bestätigt)

III.Ausrüstung und Hauptparameter der einzelnen Einheit:

• Doppelt. Kegel Ausrollen

Diese Ausrüstung verfügt über eine doppelte Kegelspange. Der Endöffner verfügt über eine Druckrolle. Der Uncoiler-Kegelkopf klemmt die Stahlspule mit der Funktion eines Kegel.Dann drücken Rollen des Endöffners bewegt sich nach unten, um Stahlspule zu straffenWenn sich der Spindelkopf zum Spindel dreht, schwingt sich der Spindelkopf nach oben und nahe an den Spindel.

Innerer Durchmesser des Streifenstahls: Φ 508 mm (abschließend vom Käufer geliefert)

Außendurchmesser des Streifenstahls:Φ max=2000mm

Breite des Stahlstreifens: 70 mm bis 200 mm

Strichstahlstärke: 1-3 mm

Das maximale Gewicht des Stahlbandes: 4,0 t

Hydraulische Ausdehnung

Pneumatische Unterbrechung

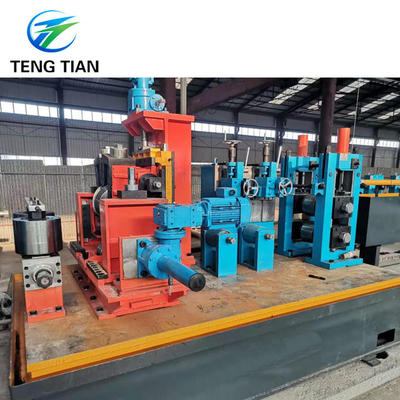

2.Gleichkopf- und Zwischenstahlmaschine

Diese Einheit wird hauptsächlich verwendet, um den neuen Stahlkopf in die Abflacher-Einheit zu führen, nachdem die Entwickler-Einheit die Spule an den Arbeitsplatz gebracht hat.

Leistung des Geradenmotors: AC1.5KW

Verarbeitungsdruck:7Mpa

Die Nivellierungseinheit mit 2 Rollen-Pinch und 5 Rollen-Nivel.

Durchmesser der Zickrolle:Ф140mm

Durchmesser der Nivellierungsrolle:Ф110mm

Klemm- und Nivellierungsmotor:15 kW

3.Scherenund Schweißmaschine

Funktion:

Es wird verwendet, um parallel den Schwanz des Stahlstreifens, der gerade in den Akkumulator eingegangen ist, und den aus dem Entwickler herauskommenden Streifenkopf zu schneiden und sie dann zusammen zu schweißen.

Aufbau:

Hydraulisches Scheren und manuelles Schweißen Streifenstahlbreite: 70 mm-200 mm

Strichstahlstärke: 1-3 mm

Zentrierung: manuell

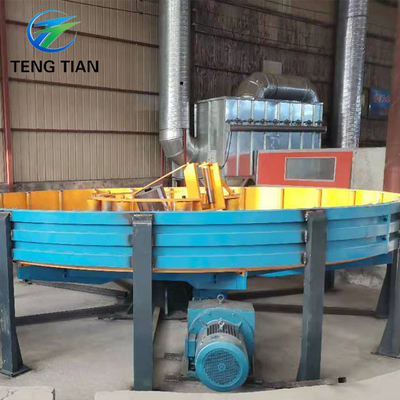

4.SPiral-Akkumulator
