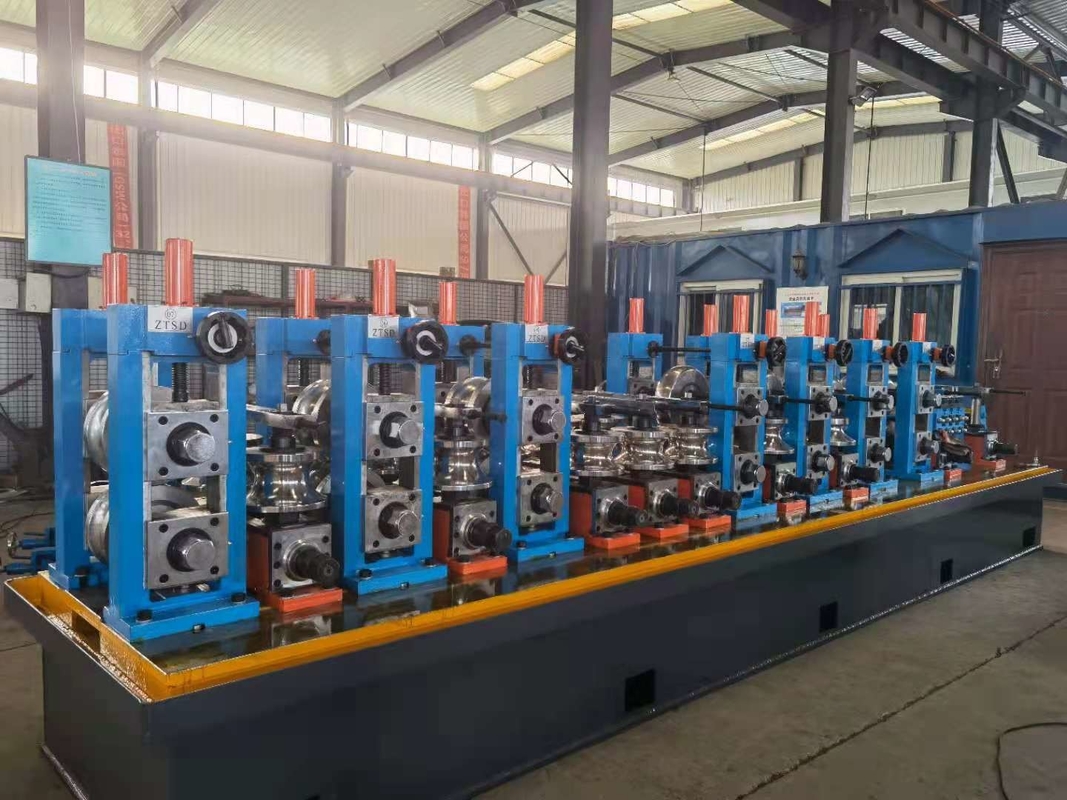

Leistungsfähige CNC-Bearbeitungszentrum Stahlrohrmachmaschine 6m/Min

Nummer eins- Modell, Menge und Preis.

Punkt zwei.Komponenten der Rohrmachmaschine:

1Einweg-Entwickler.

(1) Ladekapazität für Stahlstreifen: 3T.

(2) Manuelle Ausdehnungsschraube.

(3) Maximale Spulenbreite: 250 mm

(4) Maximaler Spiraleinsatz: 1.800 mm

(5) Spulen-ID: 350 ~ 510 mm

1- Einheit:

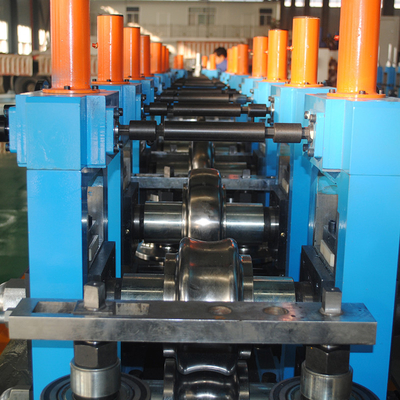

(1) Führungshalter, 1 Satz.

(2) Horizontale Stände, 7 Sätze.40Cr, und die Welle wird mit dem Gehärten, der Hochfrequenzlöschung, dem präzisen Schleifen, der Rostverhütung, dem Material der Ständer behandelt.HT200.

(3) Vertikalständer, 7 Sätze, das Material der vertikalen Wellen ist40Cr, und die Welle wird mit dem Gehärten, der Hochfrequenzlöschung, dem präzisen Schleifen, der Rostverhütung, dem Material der Ständer behandelt.HT200.

(4) Horizontale Welle O.D. istF50 mm, ist die vertikale WelleF30 mm.

(5) Festverhältnis-Reduktionsbox, 1 Satz.

(6) Maschinenbett, 1 Satz.

(7) Universelles Anschlusssystem für die Antriebswelle, 1 Satz.

(8) Siemens Antriebsmotor, 1 Satz.

(9) Vertikale Wellenklemmrolle, 5 Stück.

• Schweißsystem:
• Vertikalständer, 2 Sätze, das Material der vertikalen Wellen ist40Cr, und die Welle wird mit dem Gehärten, der Hochfrequenzlöschung, dem präzisen Schleifen, der Rostverhütung, dem Material der Ständer behandelt.HT200.
• TIG-Schweißen, 1 Satz.
• Schweißdicke unter 2,0 mm.
• Automatisches Außenschleifsystem:

• Schleifköpfe, 3 Sätze, lineare Perspektivrichtung, 2 Bogenperspektivrichtung.
• Schleifmotoren, drei Sätze.
• Maschinenbett, 1 Satz.
• Vertikale Stände, zwei Sätze.
• Kühlsystem, 1 Satz.
• Wasserkreislaufrohr, 1 Satz.

• Abmessung und Geradigung:
• Horizontale Stände, 4 Sätze, das Material der horizontalen Wellen ist 40Cr, und die Welle wird mit dem Härten, Hochfrequenzlöschen, präzises Schleifen, Rostverhütung behandelt,das Material der Ständer ist HT200.
• Vertikale Ständer, 4 Sätze, das Material der vertikalen Wellen ist 40Cr, und die Welle wird mit dem Härten behandelt, Hochfrequenzlöschen, präzise Schleifen, Rostverhütung, das Material der Ständer ist sind HT200.
• Horizontale Schacht-O.D. ist Ф50mm, vertikale Schacht-O.D. ist Ф30mm. Türkischer Kopf, 1 Set, Türkischer Kopf-Schacht-O.D. ist 30mm.

• Festverhältnis Reduktionsbox Antriebssystem, 1 Satz
• Maschinenbett, 1 Satz.
• Universal-Antriebswellenanschluss, 1 Satz.
• Siemens Antriebsmotor, 1 Satz.

• Automatische Zuführung und Rundsäge abgeschnittenes System, 1 Satz.

• Steuerungssystem, 1 Satz.
• Rundsägen-Schnittkopf, 1 Satz.
• Schnittkarre, 1er Satz.
• Box-Schneideinheit.
• Maschinenbett, 1 Satz.
• Rohrzähler, 1 Satz.

• Auslaufen, 1 Satz.

• Automatischer Auslauftisch, 1 Satz.
• Zylinder, 1 PC.
• Formation eines Schalters, 1 pc.

• Elektrische Steuerung:

• Elektrische Steuerung für die Rohrmaschine, 1 Satz.
• Stoppknopf.

• Rang für die Maschinen:

Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Bericht vorzulegen.

V: vertikal H: horizontal Q: Schleifköpfe TH: Türkenköpfe

ArtikelDrei.. Technische Parameter für die Rollenformen von Rohrmaschinen:

(1)Material: Technische Parameter für die Rollformen von Rohrmaschinen:

A. Verwenden Sie das Material Cr12MoV, Steifigkeit ≥HRC60~63, CNC-Verfahren.

B.Verfahren: Schmieden - Sägen - Regelmäßiger Maschinenprozess - Bohren - Regelmäßiger Maschinenprozess - CNC - Schleifen - Löschen - Innen- und Außenschleifen.
