Stahlrohr, das Maschine herstellt
>

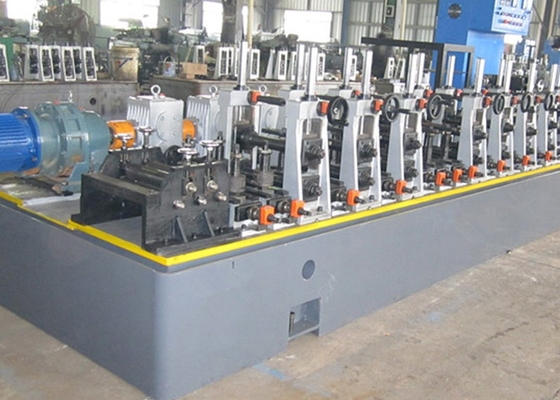

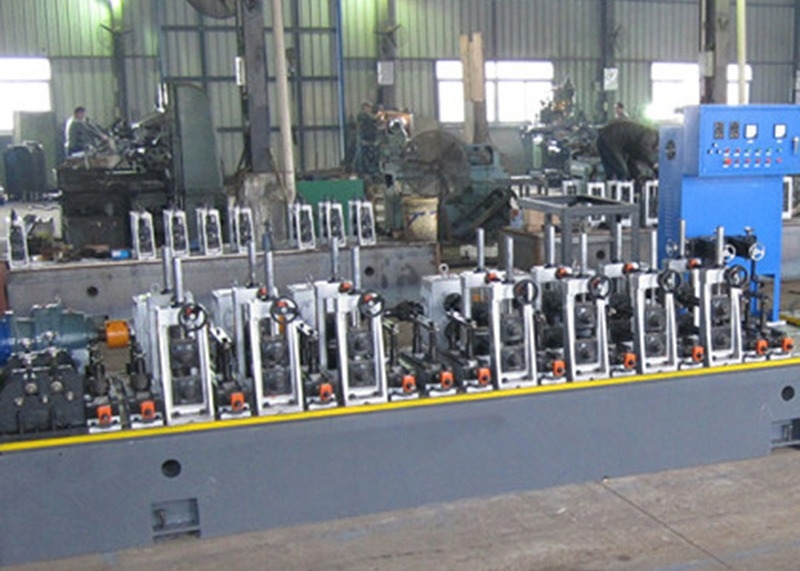

Hochfrequenzgeschweißte Stahlrohrmaschine Cnc 12mm MS Tube Mill Machine

Hochfrequenzgeschweißte Stahlrohrmaschine Cnc 12mm MS Tube Mill Machine

Product Details:
Herkunftsort: Hebei
Markenname: Tengtian
Zertifizierung: CE, ISO9001, BV
Modellnummer: SS60
Detail Information
Herkunftsort:
Hebei
Markenname:
Tengtian
Zertifizierung:
CE, ISO9001, BV
Modellnummer:
SS60
Ausbeutefestigkeit des Rohstoffs:
σs≤235Mpa
Zugfestigkeit des Rohstoffs:
σb≤500 Mpa
Rohrgrößenbereich:
Einheit für die Berechnung der Leistung
Stärke:
0.4-1.8 mm
Max. Production Speed:
20 bis 120 m/min
Feste Schneidlänge:
6-8M
Gewährleistung:
Ein Jahr
Schweißart:
Hochfrequenzschweißen
Hervorheben:

High Light

Hervorheben:

Maschine zur Herstellung von Stahlrohren mit hoher Frequenz

,

Maschine zur Herstellung von Stahlrohren von 12 mm

,

Maschine zur Herstellung von Stahlrohren von 12 mm

Trading Information
Min Bestellmenge:
1 Satz
Preis:
$100000 to $1 million
Verpackung Informationen:
Wasserdichte und seetaugliche Verpackung des Exports.
Lieferzeit:
60 Arbeitstage
Zahlungsbedingungen:
L/C, T/T
Versorgungsmaterial-Fähigkeit:
50 Sätze/Jahr
Product Description

Hochfrequenzgeschweißte 12 mm MS-Rohrmühle


Die Hochfrequenzschweißrohrproduktionslinie wird zur Herstellung von elektrisch geschweißten Kohlenstoffstahlrohren mit einem Durchmesser von Φ12-Φ60 mm und einer Wandstärke von 0,4-1,8 mm verwendet.Die Ausrüstung hat hohe Präzision und gute Stabilität. Die Hauptausrüstung wird durch CNC-Bearbeitungszentrum verarbeitet, um die Präzision jedes Teils zu gewährleisten, um die Präzision der gesamten Maschine zu gewährleisten und die Qualität des Produkts zu gewährleisten.

(1)Materialspezifikationen:
MaterialKohlenstoffstahl
Mechanische EigenschaftenDer Wert der Verbrennungsmenge ist zu berücksichtigen.
Streifenbreite36 bis 190 mm
Banddicke:0.4-1.8 mm
Innerer Durchmesser der SpulenΦ460-Φ520 mm
Außendurchmesser der SpulenΦ1200-Φ1800 mm
Gewicht der Spirale2.5T
(2) Rohrspezifikation
RohrdurchmesserRundrohr: φ12-φ60 mm
Stärke0.4-1.8 mm
Länge6 bis 8 m
Rohrschneidegenauigkeit±1,5 mm
Geschwindigkeit der Formung20 bis 120 m/min
(3)Der Käufer sollte sich selbst beliefern
Werkstatt80x6m, H>5m (Kran zum Boden)
Machtca. 450 kW 380V/50Hz/3Phasen
Umlaufkühlwasser (ganzes System)

Durchfluss: 20 T/h30 T/h
Volumen des Pools: 40 m3

DruckluftDurchfluss: 5 m3/min 5-7 kg/cm2
  • Ausrollen

Der Uncoiler ist aus doppelter Ausdehnung und Freischaltmaschinen bestehend. Der Hauptteil ist mit einem pneumatischen System ausgestattet, das den Anforderungen an die Ausdehnung, Kontraktion und Bremsung der Maschinen entspricht..

OD der SpuleΦ1000-1800 mm
Identifizierung der SpuleΦ460-520 mm
Banddicke0.4-1.8 mm
Breite des Streifens36 bis 190 mm
Gewicht des einzelnen StreifensMax. 2,5 T
ErweiterungstypHydraulische Ausdehnung
UnterbrechungPneumatisches Fahren


  • Einemit einer Breite von nicht mehr als 20 mm

Wird verwendet, um den unregelmäßigen Teil des Bandkopfes und -schwans abzuschneiden und den Bandschwans der vorherigen Spule mit dem Bandkopf der nächsten Spule auszurichten und sie zusammen zu schweißen, um den Looper kontinuierlich zu füttern.
Bauweise: Scheren-Schweißbett, Zwischenspeiseinrichtung, doppelte Zentrierungseinrichtung, doppeltes Scheren-Scheren-System, Scherenplatten-System, Schweißunterplattenantriebssystem usw.

Streifenbreite36 bis 190 mm
Schweißdicke0.4-1.8 mm
SchnittartPneumatisch
SchweißmodusAutomatisch
Hydraulischer Druck8MPa
ArbeitszyklusMax.300 Sekunden




  • Vertikaler Akkumulator

Diese Maschine befindet sich zwischen dem Schießschweißer und dem Träger (Formgrößenmaschine), wird verwendet, nachdem eine Rolle von Stahlstreifen aufgebraucht ist, bevor die nächste Rollstreifenvorbereitung aus dem Entwickeln,Scheren und Butt Schweißen Zeit, um sicherzustellen, dass der Gastgeber (Forming Größen-Mühle) kontinuierliche Produktion und speichern genügend Streifen Stahl.

Spezifikation:

ArbeitsstilWechselkreis
TransportmaterialfahrgeschwindigkeitVmax = 240 m/min
VorteilMehr Material, kein Streik.
SchnittformPneumatisch, 6Mpa
Durchmesser des Akkumulators4.0 M
Leistung des Elektromotors der Presse und des Trägers15 kW
der Elektromotor des Akkumulatorrahmens22 kW
  • Ausgestaltung - Ich weiß.Größe

Aufbau der Einheit:
1)Bildende Teile:
Mit diesem Teil wird der Stahlstreifen in eine bestimmte Form gepresst und eine Lücke für das Schweißen hinterlassen.

2) 250KW Hochfrequenzschweißer (Special aus Edelstahl):

Der HF-Schweißer ist für das Induktionsschweißen von Rohren mit gerader Nähte und für das kontinuierliche Arbeiten ausgelegt.Die gesamte Ausrüstung erreicht die Funktion der Steuerung der Verbindung der Ausrüstung und die Diagnose von Fehlern durch das PLC-System, wird die arbeitende Statue über ein LCD-Display beobachtet.
(3) Polierteil:
Dieses Teil wird für das Polieren von Schweißungen verwendet und wird häufig für dünne Rohre verwendet, die nicht zum Kratzen geeignet sind.


  1. Brennen:

Der Glühanteil ist in einer geschlossenen Umgebung und mit Stickstoff gefüllt, um zu verhindern, dass das Rohr während des Glühprozesses oxidiert und verfärbt.
5) Größenteil:

Fertiges Produkt in die richtige Form bringen und ausrichten.


Form der Rohrüberdosierung.Rund: Φ12-60 mm
Formung der Rohrwandstärke0.4-1.8 mm
FormgeschwindigkeitMaximal 120 m/min
Anzahl der Formständer, horizontal8
Anzahl der Vertikalformständer9
Führungsrollenstand1
Zwischengeschaltete Rollen1
Bügelstange1
Polstern4 Sätze
Auflösen15M
Zahl der Horizontale Größenstands6
Anzahl der Größenaufstellungen, vertikal6
Türkenkopf2 Sätze
Werkstoff für die horizontale RollstangeΦ60mm, Material 40Cr
Schachtdiagramm und Stoff des vertikalen RollständersΦ35mm, Material 40Cr
Hauptmotor90kw+45kw+45kw


  • Schleifmaschinen und Schleifmaschinen

Schnittlänge: 6-8 m. Höchstgeschwindigkeit: 120 m/min.
Schnittlänge Genauigkeit: ±1,5 mm (Schwankungen der Liniengeschwindigkeit nicht mehr als 2%)
Antriebsmotor: 15 kW Servo
Abschaltmodus: Hydraulik
Hydraulischer Stationsmotor:11KW Wechselstrommotor

  • Transitwalze


Die fertiggestellten Rohre laufen entlang der Transit-Rolle und werden automatisch auf die Bank gebracht.
Motor: 3 kW
Länge: 18 m

  • mit einem Durchmesser von

Material: Cr12moV
