Geschwindigkeit 0-80 m/min Vollautomatische Kaltbiegemaschine 30 x 50 mm Erw-Rohrmühle

Geschwindigkeit 0-80m/min Vollautomatische Kaltbiegung 30x50mm Erw Schweißrohrmühle

Produktinformationen

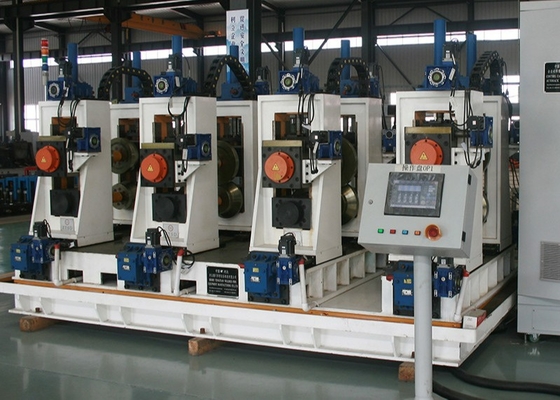

Diese Ausrüstung ist unsere Firma, um die Anforderungen des internationalen Marktes zu erfüllen, nach unserer Firma LW Serie Einheit kombiniert mit FF Formtechnologie,die automatische quadratische und rechteckige Rohrmühle entwickelt.

Hauptmerkmale der Ausrüstung

• In einer sehr kurzen Zeitspanne, um die Einstellung der Walze zu beenden, extreme Reduzierung der Walzenwechselzeit beim Austausch der Produkte, wodurch die Effizienz zu verbessern und die Produktionskosten zu reduzieren;

• Da die Ausrüstung einen Satz von kombinierten Formen annimmt, produziert die verschiedenen Spezifikationen des Rohres, müssen nur angepasst werden, es ist nicht erforderlich, zu ändern,die Roller Einsparung Rate bei über 90%,Dies reduziert die Kosten für die Walze;

• Aufgrund der Ausrüstung übernimmt der Motor automatische Anpassung,damit die Anzahl der Arbeiter zu verringern,die Arbeitskosten zu reduzieren,verringerte die Arbeiter Arbeitsintensität, verbesserte die Arbeiter Arbeitsumgebung;

• Der Betrieb der Ausrüstung ist einfach, man muss nur die Größe und die Wanddicke der Rohre in der Produktion kennen, dann geben Sie es an die Schnittstelle, es wird die Anpassung automatisch,so niedrigere Anforderungen an das technische Debug-Personal.

• Mit automatischer Anpassung verringert sich der Einsatz von Werkzeugen und Schäden an der Ausrüstung beim Wechseln der Rolle, verbessert die Lebensdauer der Ausrüstung.

• Aufgrund der Struktur der Verbundrolle verringert der Punktkontakt zwischen der Rolle und dem Band anstelle des ursprünglichen Leitungskontakts den Rollenausnutzung und verbessert die Lebensdauer der Rolle.

• Kann eine gewisse Spezifikation des Öffnens Kaltbiegstahls, wie U,C Abschnitt Stahl usw., Breite und Höhe des Produkts können unendlich eingestellt werden.

Die Ausrüstungserzeugungspalette

Die Ausrüstung besteht aus folgenden Teilen:

Hydraulischer Abwickler mit einem Mandel

Der Decoiler besteht hauptsächlich aus Basis, Steigekegelkopf, hydraulisches System, hydraulische Bremse, zu Steigern und Kantilever-Typ einzelne Trommel,konische Kopf, eine Online;hydraulische Bremse.

Endgerichtler

Diese Einheit wird hauptsächlich verwendet, um den neuen Stahlkopf in die Abflacher-Einheit zu führen, nachdem die Entwickler-Einheit die Spule an den Arbeitsplatz gebracht hat.

Leistung des Elektromotors:1.5 kW

Verarbeitungsdruck:7Mpa

Verringerung der Geschwindigkeit: BW17-4

Verflacher

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

Ebene des Abflachers und Pressenfähigkeit:

die Abflacher- und Pressenrolle Dia:Φ180

Ausflacherolle Dia:Φ120

Geschwindigkeit der Abflacherebene:11m/min

der Stil der Einstellgeschwindigkeit: keine Einstellgeschwindigkeit

Struktur:Druck- und Tragwerk, Fünf-Roll-Ausflacher-Einheit

Auf- und Abfahrtsstil: Hydrauliksystem

Breite des Abflachers: 100-480 mm

Abflacherdicke:20,0 bis 6,0 mm

Betriebsdruck des Hydraulikzylinders:7Mpa

Leistung des Elektromotors:22KW

EineAußensäure CuttinG & Schweißmaschine

Automatische Schneid- und Schweißmaschine wird verwendet, um die unregelmäßigen Enden der Streifen zu schneiden und dann die Streifen durch Schweißen zu verbinden.

mit einer Leistung von mehr als 10 W

Diese Einheit umfaßt hauptsächlich Druck- und Trägermaterialgerät, Akkumulatormontage, Trägermaterialgerät, elektrische Steuerungseinheit.

Es umfaßt hauptsächlich Rahmen, Elektromotor, Bremseinheit, Umlaufrichtung, Übertragung der Leistungsachse der Verringerung der Geschwindigkeit, Press & Carry Roll, Druckluftsystem der Führungsrolle, geprüfte Geschwindigkeitseinheit;Es kann die Streifen Stahl zum Akkumulator liefern und die mittleren Zeiten wird es die Übertragung der Traggeschwindigkeit Informationen an elektrische Steuerungssystem, wenn wir verlangen, dass das Material zu diesem Gerät nicht mehr getragen wird, wird es aufhören, an den Elektromotor zu rollen, und drücken & tragen Material rollen durch die Pause,und konnte auch die Geschwindigkeit anpassen, um den Elektromotor zu tragen und die Einheit tragen Materialgeschwindigkeit.

(2) Akkumulatorrahmenbaugruppe: umfaßt den Elektromotor, den Rahmen, den Innenkreis, den Außenkreis und die Druckrolle.Es kann verwendet werden, um das Streifenstahlmaterial von der Press- und Trägerinheit zu lagern und es könnte aus der Zentralausgabe-Materialrolle gezogen werden.

(3) Materialvorrichtung zur Ableitung: Umfang: Rahmen, Führungsrollen, Führungsrollen von hoher oder niedrigerer Position.Es kann die Streifen Stahl zu Formen-System tragen und senden Sie die Durchführung Material Geschwindigkeit Informationen an elektrische Steuerung.

(4) technische Parameter:

Arbeitsstil: Festkreis

Vorteil: mehr Lagermaterial, kein Streich an der Stahloberfläche.

Stähleckdicke:2.0-6 mm; Breite: 100-480 mm

Fahrzeugfahrgeschwindigkeit:Vmax=120m/min

hydraulischer Öldruck:7Mpa

Leistung des direkt elektrischen Motors der Presse und des Trägers: 45 kW

der Elektromotor des Akkumulatorrahmens: 90 kW

Form- und Größenaufmacherei

Besteht aus einer Zuführrolle, einer automatischen Zentrierungseinrichtung, einem passiven Nivellierungsstand, einem horizontalen Rollstand (P1), einem vertikalen Rollstand (L1), einem horizontalen Rollstand (P2), einem vertikalen Rollstand (L2),Horizontale Rollständer (P3)"Horizontales Rollstand (P4) ", "Vertikales Rollstand" (L3), "Horizontales Rollstand" (P5), "Horizontales Rollstand" (P6), "Horizontales Rollstand" (P7) "Vertikales Rollstand" (L3),Schweißrichtung, fünf Rollen-Extrusion, Burr-Schnitt, Burr-Entfernungssystem zwei Stand, Rolllichtstand, Kühlsystem, Größenordnung vertikaler Rollenstand (DL1), vier Walzstand (F1), vier Walzstand (F2),4 Rollenrahmen (F3), vier Rollenrahmen (F4), Türkenkopf (C2), elektrische Steuerung usw.

Kaltsäge

Die Kaltsäge ist die wichtigste Ausrüstung im Produktionsrohr und wird verwendet, um alle Arten von Rahmenrohr automatisch präzise zu schneiden.,Dieses Gerät hat den Vorteil der guten präzisen Abmessung und den Vorteil der besten Maschinenübertragung, also die schnelle Fähigkeit und genaue Bearbeitung, ohne Burr ist dieser Vorteil.

mit einem Durchmesser von

Material:Cr12Mo1Vi1 Hohe Festigkeit, gute Abriebfestigkeit
