Kohlenstoff-Quadrat-rechteckiges Hohlprofil Erw-Röhrenwerk

Kohlenstoff-Quadrat-rechteckiges Hohlprofil Erw-Röhrenwerk
Kohlenstoff-Quadrat-rechteckiges Hohlprofil Erw-Röhrenwerk Kohlenstoff-Quadrat-rechteckiges Hohlprofil Erw-Röhrenwerk

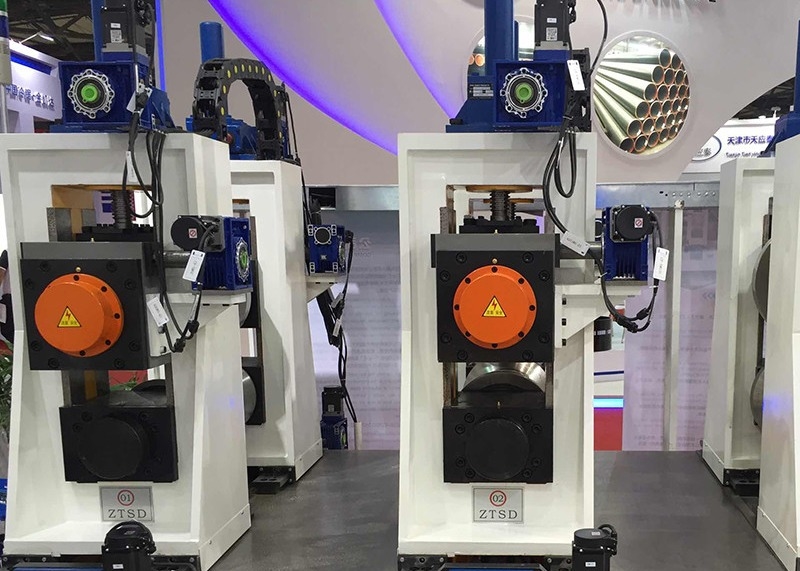

Großes Bild :  Kohlenstoff-Quadrat-rechteckiges Hohlprofil Erw-Röhrenwerk

Produktdetails:
Herkunftsort: Hebei
Markenname: Tengtian
Zertifizierung: CE, ISO9001, BV
Modellnummer: ZDF100/4.0mm
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiate
Verpackung Informationen: Wasserdichte und seetaugliche Verpackung des Exports.
Lieferzeit: 60 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50 Sätze/Jahr
Ausführliche Produkt-Beschreibung
Streckgrenze des Rohstoffs: σs≤345Mpa Dehnfestigkeit des Rohstoffs: Mpa σb≤560
Fahrgeschwindigkeit: 1-4mm Stahlstreifenbreite: 270-800mm
Quadratischer Hohlprofilstahl: 30x30-100x100 Garantie: Ein Jahr
Schweißensart: Hochfrequenzschweißen Geschwindigkeit: 0-80m/min
Markieren:

Kohlenstoff erw Röhrenwerk

,

quadratisches erw Röhrenwerk

,

Rechteckiges Erw-Röhrenwerk



Diese Ausrüstung ist, um die Bedingungen des Weltmarkts, entsprechend unserer Reiheneinheit der Firma LW zu erfüllen, die mit FF Technologie bildend kombiniert wird, entwickelte die automatische Quadrat- und Rechteckrohrmühllinie.







Ⅰ,

Die Haupteigenschaften der Ausrüstung:

In einem kurzen Zeitraum, die Anpassung der Rolle verringern zu beenden, extrem die Rollenänderungszeit, wann man die Produkte, die Leistungsfähigkeit, so zu verbessern ersetzt und die produktiven Kosten zu verringern;



Wegen der Ausrüstung nimmt einen Satz der kombinierten Form an und produziert die verschiedenen Spezifikationen des Rohrs, müssen nur justieren, kein Bedarf, die Rolleneinsparungensrate an 90% oben zu ändern und folglich verringert die Kosten der Rolle;



Wegen der Ausrüstung nimmt die Bewegungsautomatische Anpassung an und folglich verringert die Arbeiterzahl, verringern die Arbeitskosten, verringerte die Arbeitskraftarbeitsintensität, verbesserte den Arbeitsbereich der Arbeitskräfte;



Die Ausrüstungsoperation ist einfach, gerade muss die Größe und die Wandstärke der Rohre in der Produktion kennen, dann gab sie zur Schnittstelle, es vornimmt Anpassung automatisch, folglich untergeordnete der technischen Anforderungen des ausprüfenden Personals ein.



Mit automatischer Anpassung verringerte den Input von Werkzeugen und von Schaden der Ausrüstung, wenn Änderung die Rolle, die Nutzungsdauer der Ausrüstung verbessern.



Passend, von der zusammengesetzten Rolle, vom Punktkontakt zwischen der Rolle und vom Streifen anstelle der ursprünglichen Linie Kontakt zu strukturieren, die Rolle zu verringern zu tragen und die Nutzungsdauer der Rolle zu verbessern.

Kann eine bestimmte Spezifikation des Öffnens des kalten Biegungsstahls, wie u-, c-Abschnitt Stahletc., Breite produzieren und Höhe des Produktes kann unendlich justiert werden.

, Die Produktion- von Ausrüstungsgegenständenstrecke:



Art Spezifikation (Millimeter)



Stärke (Millimeter)

Produktnorm Material



Quadratische Höhle

Abschnittstahl

30x30-100x100 1.5-4.0





DIN59411

GB6728-2002





Q195-Q345







Rechteckiger Hohlprofilstahl

30x40-40x100 1.5-4.0

Öffnende Kälte

Biegungsstahl

Höhe maximale 100

Breite maximale 100

1.5-4.0





,

Die Ausrüstung besteht aus den folgenden Teilen:

1, einzelner Dorn hydraulisches Decoiler



Das decoiler wird hauptsächlich aus Basis, Zunahmekegelkopf, Hydrauliksystem, hydraulische Bremse, zu den Zunahmen und zur freitragenden Art einzelne Trommel, ein konischer Kopf, einer online verfasst; Hydraulische ncreases, hydraulische Bremse.

Od der Spule Φ1000-2000mm
Identifikation der Spule Φ520-610mm
Breite des Streifens 100-400mm
Stärke des Streifens 1.5-4.0mm
Gewicht des Streifens Max10T
Expansions-Art Hydraulisch erweitern Sie
Bruch Hydraulisches Fahren













2, Endenstrecker:



Diese Einheit ist benutzt, um die neue Spule zu führen Haupt, die Stahlhauptzufuhr in die flattener Einheit nach uncoiler Einheit die Spule in den Arbeitsplatz holen.

elektrische Leistungsstärke: 1.5KW

Verarbeitung des Drucks: 7Mpa

verringern Sie Geschwindigkeit: BW17-4



3, Flattener:

Diese Einheit ist benutzt, um den Kopf und die Spur des Bandstahls flachzudrücken und für das Ausschnitt- und Scherschweißen des nächsten Schritts sich vorzubereiten, damit das Bandstahl entgegengesetzte flache und das gerade im Scherschweißen sicherzustellen Haupt.

flattener Niveau und drücken Fähigkeit:

der flattener u. Presswalze Durchmesser: Φ120

flattener rollen Durchmesser: Φ100

flattener waagerecht ausgerichtete Geschwindigkeit: 11m/min

die Art von justieren Geschwindigkeit: kein Grad von justieren Geschwindigkeit

die Strukturart: drücken u. tragen, fünf Rollen-flattener Einheit

oben u. unten Art: Hydrauliksystem

Breite des flattener: 100-400mm

flattener Stärke: 1.5-4.0mm

Hydrozylinderfunktionsdruck: 7Mpa

elektrische Leistungsstärke: 11KW



4, automatischer Ausschnitt u. Schweißgerät



Automatischer Ausschnitt u. Schweißgerät wird verwendet, um die unregelmäßigen Enden der Streifen zu schneiden und die Streifen dann anzuschließen, indem man schweißt.

Streifenbreite 100-400mm
Schweißende Stärke 1.5-4.0mm
Schnitt der Art Hydraulisch
Schweißender Modus Automatisch







  1. , Horizontaler gewundener Akkumulator



Diese Einheit ist einschließen im press& tragen materielles Gerät, Akkumulator zusammenzubauen, tragen weg von der materiellen Einheit, elektrisches Steuergerät hauptsächlich.







Es ist einschließt Rahmen, Elektromotor, die Bremseinheit hauptsächlich und kreist Richtungsübergangsantriebsachsen von, Geschwindigkeit zu verringern, Rolle ein, Druckluftsystem zu drücken u. zu tragen der Führerrolle, kontrollierte Geschwindigkeitseinheit; es kann den Bandstahl an Akkumulator liefern und die mittleren Zeiten, die er überträgt, Geschwindigkeitsinformationen zu tragen auf elektrisches Kontrollsystem, wenn wir Halt tragen das Material zu dieser Einheit verlangen, stoppt sie Rolle zum Elektromotor und press& tragen materielle Rolle durch den Bruch und konnten die Geschwindigkeit auch justieren, um Elektromotor zu tragen und die Einheit tragen materielle Geschwindigkeit.

(2)

Akkumulatorrahmen zusammenbauen: schließen Sie den Elektromotor, den Rahmen, die Rolle des inneren Kreises, heraus die Kreisrolle und die Druckrolle ein. Er kann an Lagerung gewöhnt sein, die das Bandstahlmaterial vom press& Einheit tragen und es könnte abgehobener Betrag von der Mitte sein sendet-weg materielle Rolle.

(3)

SendenSie materielles Gerät: schließen Sie Rahmen, Führerrichtungsrollen, Rolle des Führers heraus des hohen oder unteren Platzes ein. Er kann den Bandstahl tragen, um System zu formen und zu senden führen Sie materielle Geschwindigkeitsinformationen zum elektrischen Steuergerät durch.

(4) technische Parameter:

Arbeitsart: Örtlich festgelegter Kreis

Vorteil: Speichermaterial mehr, kein Streik zu Bandstahl suface.

Stahlspulenstärke: 1.5-4.0mm; Breite: 100-400mm

tragen Sie gehende Geschwindigkeit des Materials: Vmax=120m/min

Hydrauliköldruck: 7Mpa

direkt elektrische Leistungsstärke der Presse u. tragen: 22KW

der Elektromotor des Akkumulatorrahmens: 37KW

6, Formungsu. Bearbeitenmühle



Bestehen Sie aus Fütterungsrolle, Gerät des automatischen Zentrierens, passiver Planierenstand, horizontaler Rollenstand (P1), vertikaler Rollenstand (L1), horizontaler Rollenstand (P2), vertikaler Rollenstand (L2), horizontaler Rollenstand (P3), horizontaler Rollenstand (P4), vertikaler Rollenstand (L3), horizontaler Rollenstand (P5), horizontaler Rollenstand (P6), horizontaler Rollenstand (P7) Vertikalenrollenstand (L3), Rahmen drei des leeren Kurvens, schweißende Richtung, fünf Rollenverdrängung, Gratschnitt, Stand des Gratabbau-Systems zwei, rollender heller Stand, das Kühlsystem und vertikale Rolle sortieren Stand (DL1), Stand mit vier Rollen (F1), Stand mit vier Rollen (F2), Rahmen mit 4 Rollen (F3), vier Rollenrahmen (F4), Türken gehen (C2), elektrisches Kontrollsystem, usw. voran





7, kalte Säge:



Die kalte Säge ist die Schlüsselausrüstung im Produktionsrohr, und sie verwendete, um alle Arten Rahmenrohr genau automatisch zu schneiden. Betreffend zur Anwendung hohen genauen Geschlechtskrankheits-Kontrollsystems und des Maschineriesystems, hat diese Einheit den guten genau Maßvorteil, und der Maschinerieübergangsbeste Vorteil, so die schnell Fähigkeit und die genaue Verarbeitung, ohne Grat ist dieser Einheitsvorteil.



Größe des Rohres

30x30-100x100mm

30x40-40x100mm

GEWICHT des Rohres 1.5-4.0mm
Örtlich festgelegte Schneidlänge 4~12m
Schnitt von Genauigkeit 0~3mm
Sägeblatt-Ausschnittmotor

Frequenzumsetzungsmotor 22kW

Sätze 1

Antriebsmotor des Wagens Aufschlagsmotor 22kW
Zufuhrmotor Aufschlagsmotor 5.5KW
Schnittgeschwindigkeit Max.80m/Minute
Rohr, das Art festklemmt Pneumatisch




8, Rolle:

Material: Cr12Mo1Vi1 hochfest, guter Abnutzungswiderstand
