Streckgrenze des Rohstoffs: | σs≤340Mpa | Dehnfestigkeit des Rohstoffs: | Mpa σb≤520 |
---|---|---|---|
Stärke: | 1.5-6.35mm | Max. Max. Production Speed Produktionsgeschwindigkeit: | Max.55m/Minute |
Rectanguler:: | 100*50-200*150mm | Rohrgrößenstrecke: | Φ88.9-219.1mm |
Garantie: | Ein Jahr | Schweißensart: | Hochfrequenzschweißen |
Markieren: | niedrige legierter Stahl erw Rohrmaschine,niedriges legierter Stahl erw Röhrenwerk,1.5mm erw Rohrmaschine |
I. Introduction
HG219high-frequency Röhrenwerklinie, die Hauptanwendung, zum des elektrisches Schweißenrohres zu verarbeiten, der Rohr-Durchmesser ist Φ88.9-Φ219.1mm und die Rohr-Stärke ist 1.5-6.35mm des Rohres elektrischen Schweißens, und es ist auch unterschiedliches Formrohr der Prozesskorrespondenz. Diese Röhrenwerk-Linie ist die erzielte Selbstverarbeitung gewesen, die grundlegend ist, um auf vielen Arbeitskräften und ihm zu speichern Entwurf zur des Japans Röhrenwerk-Linie nachgeahmt hat, was Changchun-/China-Fertigung ist, die aus Japan importiert wird. Respekt zu genauem gemacht für diese Röhrenwerk-Linie, ist es nicht nur die beste Qualität zu 168 Art Hochfrequenzröhrenwerk-Linie, aber auch es ist Zahl.
II. Die grundlegenden Verarbeitungsausdrücke
(1) Bandstahl
Es muss zu erfordern sein bleibt durch Standard YB189-64.
(2) kohlenstoffarmer Stahl-, niedriger legierter Stahl; δb≤520Mpa; δs≤340Mpa
(3) Relaisspule
Innerer Durchmesser Φ500-Φ600mm
Herausdurchmesser Φ1000-Φ2000mm
Spulengewicht ≤12000Kg
(4) die Maschinerie u. die Elektronik: über 1000KW.
Hochfrequenzschweißer: 500KW
(5) Druckluftfähigkeit: 6m ³ /m, 0.4-0.6Mpa
(6) Werkstatt und elektrischer Strom:
Es muss als höher sein, 6M zur Werkstatt des Zusammenbauens der Hochfrequenzröhrenwerklinie, die d.h. der Abstand vom Boden zur Himmelübergangsmaschine ist, die Werkstattspanne, ist- 18 M, Länge 120 M, zusammenstellt Schleppseilsatzc$himmel-übertragung-maschine einschließlich 15 Tonne und 10ton.
III. Arbeitsprozeß:
Bandstahl zu coil→uncoiler →end straightener→flattener→shear welder→storage materieller Einheit →formed und schweißte und kühlte, genaue Rohr Durchmesser-Größe →accurate Rohrlängengröße, cutting→inspection →package ab.
IV.Processing-Fähigkeit der Ausrüstung:
Runde: Φ88.9-219.1mm;
Quadrat: 70*70-170*170mm
Rectanguler: 100*50-200*150mm
Stärke: 1.5-6.35mm
Max. Production Speed: Max.55m/Minute
V. Die Hauptparameter der Röhrenwerklinie Einheit:
Spulenauto
Spulenauto ist einschließlich Hydrozylinder, Elektromotor, verringern Geschwindigkeitsfluss-Rahmeneinheit hauptsächlich, den Rahmen des uping moveing SpulenMaschineneinheitsniveaus, verringern uping umwickelnde Maschinenbewegung durch elektrisches Geschwindigkeitsmotor, oder, Getriebe, die uping SpulenMaschineneinheit oben zu verringern durch Hydrozylinder, ist der Hydrauliköldruck Mpa 7, und das auswendige des Hydrozylinders ist 400 Millimeter, und des beweglichen Hydrozylinders sollte durch Stromwegschlüssel gesteuert werden.
Uncoiler
Das uncoiler ist von der Struktur des einzelnen Dorns. Es enthält zwei Hauptteile: Hauptteil und die örtlich festgelegte Basis. Das Hauptteil wird mit Druckluftanlage ausgerüstet, um den Bedarf der Erweiterung, des Vertrages und des Bremsens der Dorne zufriedenzustellen.
Od der Spule | Φ1000-2000mm |
Identifikation der Spule | Φ500-600mm |
Breite des Streifens | 270-700mm |
Stärke des Streifens | 1.5-6.35mm |
Gewicht des Streifens | Max12T |
Expansions-Art | hydraulisch erweitern Sie |
Bruch | Pneumatisches Fahren |
Streckereinheit:
Diese Einheit ist benutzt, um die neue Spule zu führen Haupt, die Stahlhauptzufuhr in die flattener Einheit nach uncoiler Einheit die Spule in den Arbeitsplatz holen.
Elektrische Leistungsstärke: 3KW
Verarbeitung des Drucks: 7Mpa
Verringern Sie Geschwindigkeit: BW17-2
Flattener-Einheit
Diese Einheit ist benutzt, um den Kopf und die Spur des Bandstahls flachzudrücken und für das Ausschnitt- und Scherschweißen des nächsten Schritts sich vorzubereiten, damit das Bandstahl entgegengesetzte flache und das gerade im Scherschweißen sicherzustellen Haupt.
Flattener-Niveau und drücken Fähigkeit:
Die Art von justieren Geschwindigkeit: Kein Grad von justieren Geschwindigkeit
Die Strukturart: Drücken u. tragen, fünf Rollen-flattener Einheit
Herauf u. unten Art: Hydrauliksystem
Breite des flattener: 270-700mm
Flattener-Stärke: 1.5-6.35mm
Hydrozylinderfunktionsdruck: 7Mpa
Elektrische Leistungsstärke: 15KW
Kolben-Schere u. Schweißer
Der Scherschweißer ist- eine wichtige Einheit zur Röhrenwerklinie Ausrüstung Haupt, und benutzt, um den NO-normalen Bandstahlkopf oder -versuch zu schneiden, und den letzten Bandstahlversuch mit dem folgenden Streifenkopf dann, anschließend, um die Verarbeitung sicherzustellen fortfahren Sie.
Energie: Hydraulische Kraft
Schnitt von Stärke: 1.5-6.35mm
Breite: 270-700mm
Der Hydrauliköldruck der Funktion: 7Mpa
Hydrozylinderfunktionsdruck für den Schnitt: 14Mpa
Horizontaler gewundener Akkumulator 6M
Diese Einheit ist einschließen im press& tragen materielles Gerät, Akkumulator zusammenzubauen, tragen weg von der materiellen Einheit, elektrisches Steuergerät hauptsächlich.
Es ist einschließt Rahmen, Elektromotor, die Bremseinheit hauptsächlich und kreist Richtungsübergangsantriebsachsen von, Geschwindigkeit zu verringern, Rolle ein, Druckluftsystem zu drücken u. zu tragen der Führerrolle, kontrollierte Geschwindigkeitseinheit; es kann den Bandstahl an Akkumulator liefern und die mittleren Zeiten, die er überträgt, Geschwindigkeitsinformationen zu tragen auf elektrisches Kontrollsystem, wenn wir Halt tragen das Material zu dieser Einheit verlangen, stoppt sie Rolle zum Elektromotor und press& tragen materielle Rolle durch den Bruch und konnten die Geschwindigkeit auch justieren, um Elektromotor zu tragen und die Einheit tragen materielle Geschwindigkeit.
Schließen Sie den Elektromotor, den Rahmen, die Rolle des inneren Kreises, heraus die Kreisrolle und die Druckrolle ein. Er kann an Lagerung gewöhnt sein, die das Bandstahlmaterial vom press& Einheit tragen und es könnte abgehobener Betrag von der Mitte sein sendet-weg materielle Rolle.
Schließen Sie Rahmen, Führerrichtungsrollen, Rolle des Führers heraus des hohen oder unteren Platzes ein. Er kann den Bandstahl tragen, um System zu formen und zu senden führen Sie materielle Geschwindigkeitsinformationen zum elektrischen Steuergerät durch.
(4) technische Parameter:
Stahlspulenstärke: 1.5-6.35mm
Breite: 270-700mm
Der Außendurchmesser: 8000mm
Tragen Sie gehende Geschwindigkeit des Materials: Vmax=100m/min
Direkt elektrische Leistungsstärke der Presse u. tragen: Motor 45KW
der Elektromotor des Akkumulatorrahmens: Motor 75KW

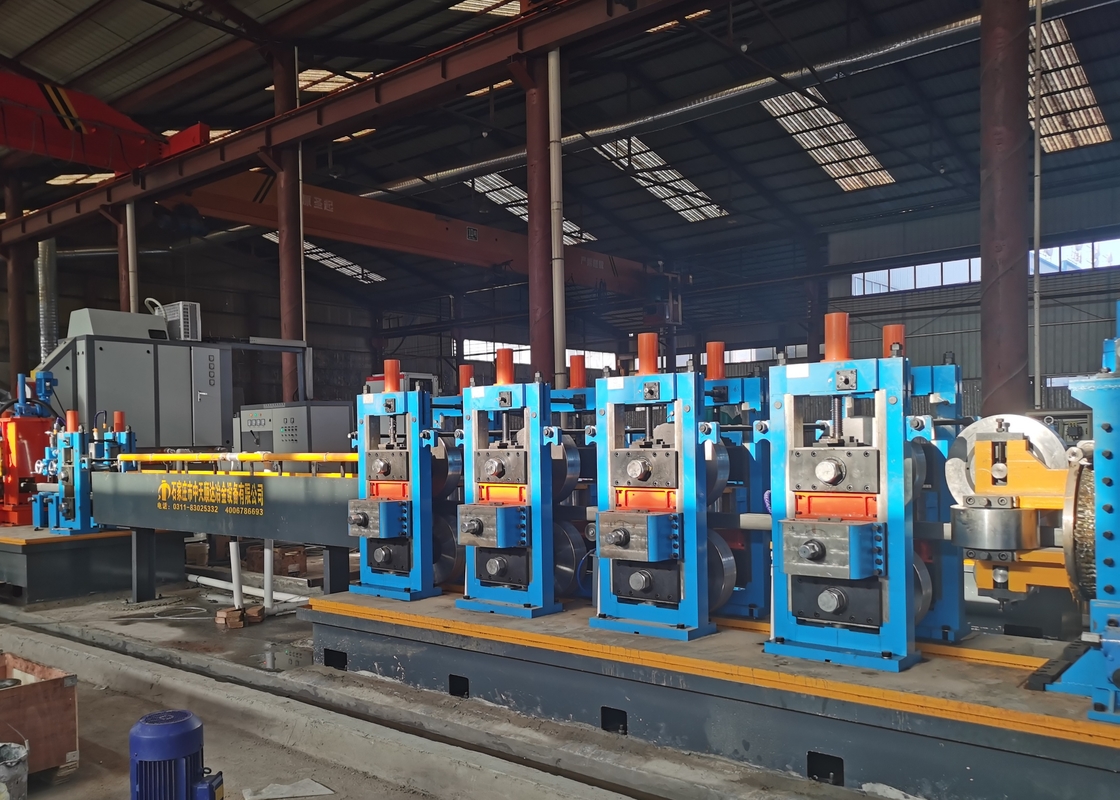

Formung u. Bearbeiten
Die Formungsu. Bearbeiteneinheit ist die wesentliche Ausrüstung zur Röhrenwerklinie. Diese Einheit durch die Rollenrahmentheorie bleiben. Sie könnte Prozess irgendein Spezifikationsstahlrohr durch NO-kontaktschweißen fortsetzen, das etwas Bandstahl zu dieser Einheit trägt und ihn die Rahmenrolle zum rohen Rahmenrohr führend lässt, und die elektrische Flüssigkeit auf der Rohrschweißensoberfläche dann zusammen nehmen, um die Rohrtemperatur zur Klage höher zu behandeln, die durch das Presswalzeschweißen und dann schweißt, nachdem sie abgekühlt waren und Bearbeiten und flattener zum Produkt gebildet, was Ihr Nachfragerohr ist.
Formung von Rohr Od. |
Runde: Φ88.9-223mm; Quadrat: 70*70-170*170mm Rectanguler: 100*50-200*150mm |
Formung von Rohr-Wandstärke | 1.5-6.35mm |
Formung von Geschwindigkeit | Max.50m/Minute |
Zahl. von Formularständern horizontal | 7 |
Zahl. von Formularständern Vertikale | 9 |
Führer-Rollenstand | 1 |
Pressungs-Rollenstand | 1 |
Mahlwalze-Stand | 1 |
Abfallschneider Büros | 2 Sätze |
Nr. Bearbeitenstände, horizontal | 5 |
Zahl. von Bearbeitenständen vertikal | 5 |
Türken gehen voran | 4sets mit einzelnem Kopf |
Wellendurchmesser und Material des horizontalen Rollenstands | Φ120mm, materielles 40Cr |
Wellendurchmesser und Material des vertikalen Rollenstands | Φ70Material 40Cr |
Hauptwechselstrommotor |
Formung: 160kw Bearbeiten: 200kw |
Prägesäge
Säge des kalten Schnitts ist eine auftauchende on-line-Schneidtechnik in der geschweißten Rohrindustrie. Das Hauptmerkmal ist, dass es das Prinzip des kaltem Mahlens annimmt. Nach Ausschnitt ist das Rohrende flach und von den Graten frei. Es gibt keinen Bedarf am Sekundärausschnitt für Anwendungen mit hohen Verarbeitungsanforderungen. Darüber hinaus wegen der angenommenen längenkonstanten Spurhaltungstechnologie der Servoweiteren verfolgung, ist die Schneidlängegenauigkeit höher als die von fliegenden Sägen des gewöhnlichen Computers. Im Produktionsverfahren werden Staub- und Lärmbelästigung erheblich verringert.
Das ganze System nimmt volles digitales Bewegungskontrollsystem Simotion Siemens an und Profinet-Netzkombination, Servomotor ganz durch die Netzsteuerung, durch 10" Touch Screen Inputsystemparameter, Betriebsparameter des Systems sind klare und genaue und Realzeitrekordsystemmeldungsinformationen. Die niedrige Stahlplatte der Säge wird geschweißt und verarbeitet, nachdem man gemildert hat. Alle beweglichen Teile angetrieben von der linearen linearen Führungsschiene und von der Kugelumlaufspindel. Sie hat sein eigenes Schmiersystem. Das ganze Fliegen sah, dass Maschine stabil und zuverlässig ist und das elektrische Kontrollsystem vorangebracht wird.
Einheitsformverfahren: Endergebnis Formung/Mitteformung
Maximale Geschwindigkeit: 55 m/min.
Schneidlängestrecke: 4 | 12meters
Schneidlängegenauigkeit: ±1.5mm (Leitungsgeschwindigkeitsschwankung übersteigt nicht 2%)
Hauptprüfer: Siemens Simotion D435-2
Steuernetz: ProfiNet
Expansion Input/Output: ET-200SP
Hochfrequenzschweißer mit 600Kilowatt
Nennleistung: 600kW
Die automatische Stahlrohrverpackungs- und -palettierungsmaschine
Die automatische Stahlrohrverpackungs- und -palettierungsmaschine wird benutzt, um die Sammlung und das Stapeln des geschweißten Rohres am Ende der schweißenden Rohrfertigungsstraße automatisch abzuschließen, um glatt automatisch zu laufen, die Arbeitsintensität zu verringern, den Automatisierungsgrad der Fertigungsstraße zu verbessern, und die Produktions-Leistungsfähigkeit effektiv zu verbessern. Gleichzeitig kann sie den Trittschall verringern, die stoßende Verletzung entfernen, die Produktqualität verbessern, die Produktionskosten verringern und beseitigt die versteckte Gefahr der Sicherheit.
Rolle
Material: Cr12
Härte der Rolle: HRC58-62
Tiefe von die Abschreckhärtung: ≥ 10mm
Rauheit der Oberfläche: Ra≤0.8um
