Name: | Zj1500 X 3,0 mm 1500 m/Min Metall-Stahl-Schneidmaschine zum Verzinken | Gewährleistung: | 1 Jahr |
---|---|---|---|
Spannung: | 380 V/220 V | Gewicht: | Max 20 Tonnen |
Gleichstrommotoren: | 280 kW, 315 kW | Dienstleistungen nach dem Verkauf: | Ingenieure zur Verfügung, um Maschinen im Ausland zu bedienen |
Breite der Spule: | 500~1500mm | Dickenbereich: | 0.7-3mm |
Hervorheben: | 3.0mm Metallspulentrennsäge,Spulentrennsäge des Metall 1500m/min,galvanisierte Stahlblechtrennsäge |
Zj1500 X 3,0 mm 1500 m/Min Metall-Stahl-Schneidmaschine zum Verzinken
I. Die wichtigsten technischen Parameter
1. das Material
Material Kaltgewalzte Stahlplatten, verzinkte Bleche usw.
Plattenstärke 0,7 bis 3,0 mm
Plattenbreite 500 bis 1500 mm
Innerer Durchmesser der Spule Φ508mm-Φ610mm
Außendurchmesser der Spule ≤ Φ1800 mm
Maximalgewicht der Spule 25000kg
2. Das Endprodukt
Innerer Durchmesser der Spule Φ508mm-Φ610mm
Außendurchmesser der Spule ≤ Φ1800 mm
Höchstgewicht der Wicklung 20000 kg
DieMindestwertBandbreite 22 mm ((Tiefe der Platte≤1)
Genauigkeit der Breite
II).Qualitäts- und Kundendienstgarantie
Ankunft der Ausrüstung beim Käufer, Personal der technischen Dienste vor Ort, Fehlerbehebung, Wartung, Inbetriebnahme, Inbetriebnahme, Betriebs- und Wartungsanweisung,für die technische Ausbildung des Betriebs- und Wartungspersonals des Käufers verantwortlich- bei Benutzern, die die Vorschriften unter normalen Betriebsbedingungen seit 12 Monaten ab dem Datum der Ankunft der Ausrüstung einhalten,Schäden an Teilen führen dazu, dass die Ausrüstung nicht normal funktioniert., wird die Fabrik die Reparatur oder den Austausch kostenlos anbieten.
Die Debug-Zeit beträgt einen Monat, innerhalb eines Monats muss der Käufer für das Gehalt des Ingenieurs bezahlen.80 US-Dollar00Ein Tag für eine Person, die Lieferung der Rundfahrtickets, müssen auch die lokalen Kosten, wie Speisesaal und Transform. Wenn aufgrund des Käufers Grund, verzögern die Debugging-Zeit,Der Käufer muss für den Ingenieur 100 USD bezahlen..00 pro Tag.
III. Die.Vorgelegtes technisches Dokument
Anleitung für Rohrfabrikanten (ein Monat vor Lieferzeit)
Inspektionsbescheinigung (zum Zeitpunkt der Lieferung ausgestellt)
Ladebefehl (zum Zeitpunkt der Lieferung angegeben)
Layout-Zeichnung (einen Monat vor Lieferzeit vorgelegt)
Grundstücksgestaltung (ein Monat vor Lieferzeit vorgelegt)
Elektrische Grundprinzipdiagramm
Gesamtmontage Zeichnung jeder Einheit der Linie
Teildiagramm anfälliger Teile
IV. Lieferzeit
Die vertragsgemäße Ausrüstung ist innerhalb von zwei Monaten nach Erhalt der Anzahlung von 30% des Gesamtwerts des Auftrags bereit für den Versand und wird nach Erhalt der Anzahlung von 70% des Auftragswerts geliefert.
VI.. Zahlungsbedingungen
30% TT Anzahlung nach Vertragsunterzeichnung.
70% TT vor der Lieferung.

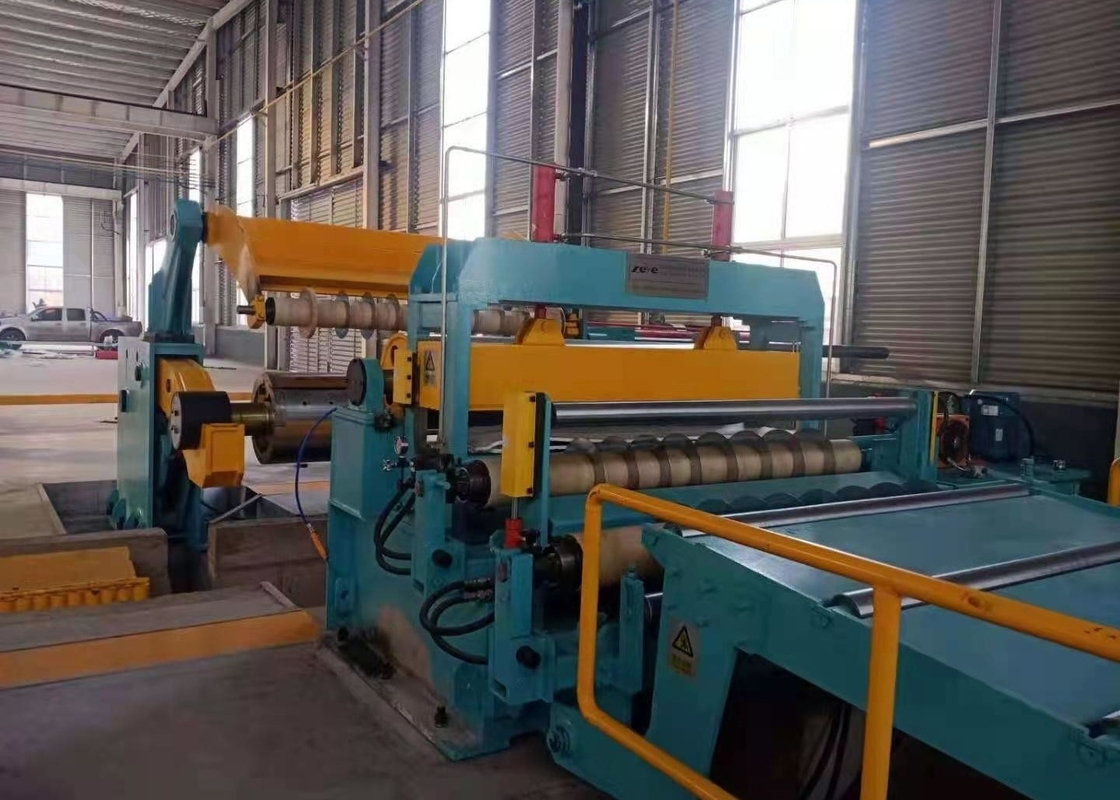

Schneidmaschine, hauptsächlich aus Entwickler, Zuführer, Schneidmaschine und Rückschleifer.seine Funktion besteht darin, eine breite Spirale auf angegebene Breite Streifen Spirale zusammen mit der Längenrichtung, die für das Fräsen verwendet werden kann, zu schneidenGleichzeitig kann das Wechseln der verschiedenen Materialblätter verschiedene Metallspulen durchschneiden.
Haupttechnischer Parameter:
Material von Spulen | HR/CR Kohlenstoffstahl wie Q235, verzinkte Platte, farbige Stahlplatte usw. |
Metallspulen-Schneidbanddicke | 5 bis 20 mm |
Streifenbreite | 800 bis 2000 mm |
Max. Gewicht der Spirale | 40000 kg |
Durchmesser der Nivellierungswalzen und Spannwalzen | Φ260 |
Metallspulen-Slitter Durchmesser der Spaltwelle | Φ420 |
Spannmaschinen zum Schneiden von Scheiben | 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm |
Durchmesser des Rückstoßblocks | Φ800 mm |
Trennscheiben | 65Mn, OD250 x ID110 x T10/20mm |
Gleichstrommotoren für Splitter und Rückwärtswärmer | 280 kW, 315 kW |
Maschine zum Schneiden von Spulen Schneidgeschwindigkeit | (30-60) m/min, einstellbar |
Produktprozess:

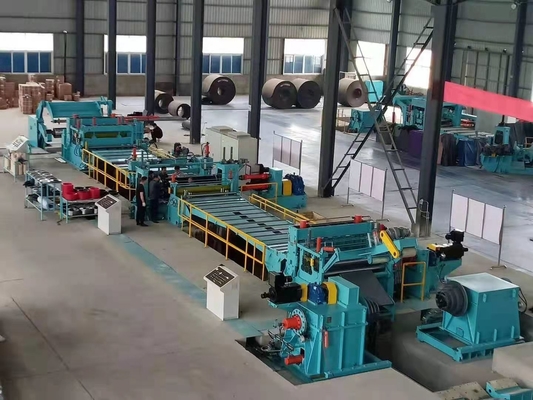

Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
Modell der Schnittlinie:
Modell | Plattendicke | Breite der Platte | Gewicht der Stahlspule | Breite der Fertigung | Schergeschwindigkeit |
3*1250 mm | 00,5-3,0 mm | 700 bis 1250 mm | 25 Tonnen | < 40 mm | 120 ((m/min) |
4*1250 mm | 00,5-4,0 mm | 700 bis 1250 mm | 25 Tonnen | < 40 mm | 120 ((m/min) |
6*1250 mm | 0.5-6.0 mm | 700 bis 1250 mm | 25 Tonnen | < 40 mm | 120 ((m/min) |
3*1600 mm | 00,5-3,0 mm | 900 bis 1600 mm | 30 Tonnen | ≥ 40 mm | 120 ((m/min) |
4*1600 mm | 00,5-4,0 mm | 900 bis 1600 mm | 30 Tonnen | ≥ 60 mm | 110 m/min) |
6*1600 mm | 1 bis 6 mm | 900 bis 1600 mm | 30 Tonnen | ≥ 60 mm | 100 ((m/min) |
8*2000 mm | 2 bis 8 mm | 900 bis 2000 mm | 35 Tonnen | ≥ 70 mm | 60 m/min) |
10*2200 mm | 3 bis 10 mm | 900 bis 2200 mm | 35 Tonnen | ≥ 80 mm | 50 (m/min) |
12*2200 mm | 3 bis 12 mm | 900 bis 2200 mm | 35 Tonnen | ≥ 100 mm | 40 (m/min) |
16*2500 mm | 4 bis 16 mm | 900 bis 2500 mm | 35 Tonnen | ≥ 100 mm | 40 (m/min) |
20*2500 mm | 6 bis 20 mm | 900 bis 2500 mm | 35 Tonnen | ≥ 100 mm | 30 (m/min) |
Dieses Modell ist nur für Sie Referenz, die Produktpalette und Dicke ist einstellbar, wir haben uns selbst Ingenieur-Team, kann die Maschine nach dem Kunden spezielle Anforderung entwerfen.Senden Sie eine Anfrage hier.
