Geschweißte Rohr-Ausrüstung Hebeis Tengtian, die Co., Ltd. herstellt.
Qualität zuerst, Kunde zuerst
Vertrieb & Support:
|
Produktdetails:
Zahlung und Versand AGB:
|
| Formmethode: | Kaltgewalzt durch Rollen | Material: | Kohlenstoffarmer Stahl- und niedrige Legierungsbaustahl |
|---|---|---|---|
| Runder Rohrdurchmesser: | 12 mm bis 25 mm | Quadratischer Rohrdurchmesser: | 10*10mm-20*20mm |
| Rohrdicke: | 0.2-0.4mm | Formbeschwindigkeit: | 30-100M/min |
| Gewicht der Spirale: | ≤ 1,0 T | Schweißer: | 150 kW Hochfrequenz-Festkörperschweißmaschine |
| Hervorheben: | CERvierkantrohrmühle,Vierkantrohrmühle der Stärke 0.4mm,Vierkantrohrmühle der Stärke 0.2mm |
||

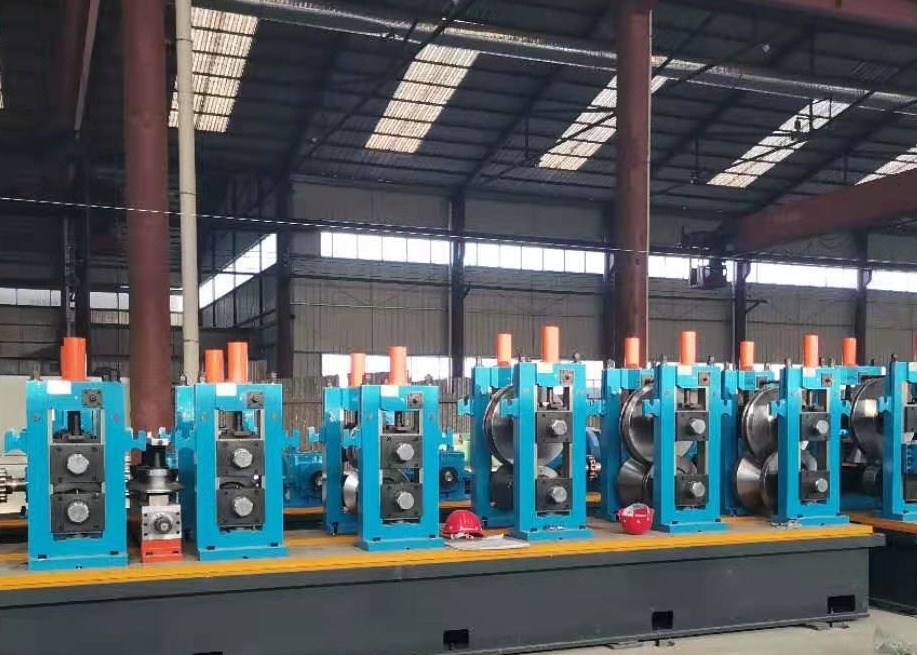

HG25-Produktionslinie für hochpräzise Rohre
10x10mm 20x20mm Dicke 0,2-0,4mm Quadratrohrmühle ist für die Herstellung von geschweißten Rohren aus runden Rohren mit einer Dicke von 12 mm-25 mm, einer Dicke von 0,2-0,4 mm, Quadratrohr: 10*10mm-20*20mm 0,2-0,4 mm ausgelegt.mit einer Breite von mehr als 20 mm,Durch die Annahme des Rollpass-Designs kann die Produktionslinie geschweißte Stahlrohre mit einer hochwertigen Bearbeitung und einer hohen Präzisionsmontage herstellen.
Gemäß der Konstruktionsrichtlinie zur Verbesserung des Betriebs- und Umweltschutzes sowie des Sicherheits- und Produktionscharakters, die Kosten der Walze zu senken, um eine hohe Effizienz zu gewährleisten,Die HG50-Produktionslinie verwendet das Design des Doppelradius-Lochs..
(1)Konform der Norm YB189-64
(2)Material: Kohlenstoffarme Stahl und Stahl mit niedrigem Legierungsgrad für Bauarbeiten
(3)Mechanische Eigenschaften: σb≤ 520Mpa,σs≤365MPa
(4) Streifenbreite: 35 bis 80 mm
(5) Banddicke:0.2-0.4 mm
(6)Innerer Durchmesser der Spulen:φ480 φ520 mm
Außendurchmesser der Spulen:φ1000 φ1800 mm
Gewicht der Spule: ≤ 1,0 T
(二) Spezifikation für geschweißte Rohre:
(1)Rundrohr: 12 mm-25 mm 0,2-0,4 mm
Quadratische Rohre: 10*10mm-20*20mm 0,2-0,4mm
(2)Festige Schneidlänge: 4-12 m
(3)Rohrschneidegenauigkeit: 0-3 mm
Lade der Spirale → Entwickeln → Schneiden und Schweißen → Horizontales Spiral-Akkumulator → Formen, HF-Schweißen, Abkühlen, Größenanpassen, Geradigen → STD Kaltschneiden → Übertragen → Verpacken → Lagern
Kurze Einführung in die hochpräzise Rohrwalzmaschine ERW
Die HG-Reihe mit hoher Präzision für die Produktion von Schweißrohren mit gerader Nähte wird zur Herstellung von Schweißrohren mit einem Durchmesser von 7 mm bis 508 mm und einer Wandstärke von 0,4 mm bis 20 mm verwendet.Es kann auch speziell geformte Röhren produzieren, wie beispielsweise quadratische, rechteckige, elliptische Rohre usw. im Rahmen der Verarbeitung kreisförmiger Rohre.Diese Einheit verwendet das fortschrittlichste FFX- und FF-Formsystem der Welt., und wählt die deutsche Walzformentwurfssoftware COPRA als Mittel und endgültige Überprüfung der Konstruktionsführrolle.leicht zu verändernde Spezifikationen, fortschrittliche Technologie, zuverlässige Ausrüstung und perfekter Produktionsprozess.
ERW-Rohrmühle Andere Modell
| Modell | Durchmesserbereich | Rohrdicke | Schiebegeschwindigkeit ((m/min) | Motorleistung ((KW) | Mechanischer Bereich (m3) |
| HG20 | 8 bis 20 mm | 0.3-1MM | 30 bis 120 | 55 | 7 × 50 |
| HG32 | 12 bis 32 MM | 0.3-2.0MM | 30 bis 120 | 75 | 7 × 50 |
| HG50 | 16 bis 50 mm | 0.8-2.5 mm | 30 bis 110 | 110 | 7 × 60 |
| HG60 | 20 bis 60 mm | 0.8-3MM | 30 bis 100 | 132 | 7 × 65 |
| HG76 | 12 bis 76MM | 1 bis 3 mm | 30 bis 100 | 320 | 8 × 80 |
| HG89 | 32 bis 89MM | 1-4MM | 30 bis 80 | 350 | 8 × 80 |
| HG114 | 45 bis 114MM | 1.5-5.0MM | 30 bis 60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7 mm | 30 bis 50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4 bis 8 mm | 20 bis 40 | 800 | 12 × 150 |
| HG273 | 114-273MM | 4 bis 10 mm | 15 bis 30 | 1000 | 18 × 160 |
| HG325 | 165-325MM | 4 bis 12 mm | 10 bis 30 | 1200 | 18 × 180 |
| HG426 | 165-426MM | 4 bis 16 mm | 8 bis 25 | 1400 | 18 × 180 |
| HG508 | 219 bis 508MM | 4 bis 20 mm | 8 bis 20 | 2000 | 21 × 180 |
