Produktdetails:
Zahlung und Versand AGB:
|
Rohrdurchmesser: | 25-76mm | Produktgeschwindigkeit: | Maximales 100m/min |
---|---|---|---|
Material: | Kohlenstoffstahl, Edelstahl, niedriger legierter Stahl | Ausschnitt sah: | Reibungs-Säge-Ausschnitt |
Wurmgetriebe: | Max.80m/Minute | Rohrstärke: | 1-4mm |
Energie (W): | 200KW | Gewicht: | 5-15T |
Markieren: | 100m/Min Square Tube Mill,76mm Vierkantrohr-Mühle,Reibung sah den Schnitt der Rohrmühle |
Art des Schweißens | Hochfrequenzschweißen |
Anwendung | Bau-, Wasser-und Gas-Transport |
Art der Formung | Formung durch Rollen |
Eigenschaft | Hohe Geschwindigkeit. Hohe Präzision |
Spezielle Anforderung | Kann Entwurf gemäß der Kundenanforderung sein |
Leitungsgeschwindigkeit | 100m/min |
Rohrlänge | 4m-12m |
Wandstärkestrecke | 1mm-4mm |
Produkt-Schlüsselwörter | einzigartiges Stahlrohr, das Maschine herstellt |
Die Komponente der Ausrüstung
1. Doppel-köpfiges uncoiler:
Die Bremse wird durch Zylinder gesteuert und das Modell des Zylinders ist SC80X25FA.
(1) das max. Gewicht der Spule: 5T
(2) der Innendurchmesser der Spule: 440-510mm
(3) die Streifenstärke: 5.0mm
(4) die max. Breite der Spule: 400mm
2. hydraulische scherende Maschine der Doppel-Spalte:
(1) geschnitten zu werden Stahlstreifenbreite: ≤400mm
(2) geschnitten zu werden Stahlstreifenstärke: ≤5mm
(3) Schnittmethode: Hydrozylinderenergie
(4) pumpende Leistungsstärke: 5.5Kw
3. Gerät einschließlich Spiralenakkumulator und Käfigakkumulator speichernd, können Sie von ihnen wählen:
3-1. Gewundener Akkumulator (ø5m): Einschließlich das folgende (1) - (5)
(1) niedriger Fallbehälter:
Es besteht Klammer, waagerecht ausgerichtete Rolle und vertikale Rolle. Waagerecht ausgerichteter Rollenstützbandstahl auxiliarily, und vertikale Rolle kann den Streifen justieren und führen, ist es Klage für das bandwidth≤400mm.
(2) flachdrückende u. Fütterungsmaschine:
Das Rotationsteil umfasst Getriebe und Universalkupplung. Die Basis ist Stahlkonstruktion. Es ist Klage für bandwidth≤400mm. Mit der Druckluftbremse und dem Motor 18.5KW.
(3) Akkumulator:
Verwendet für die Speicherung, Be- und Entladung und das Fahren des Streifens, gebildet vom Energieteil, Innenbahn, vertikale Rolle, waagerecht ausgerichtete Rolle, außerhalb der Bahn, welche die Rolle, ziehend blockiert, Rolle blockierend ein. Das Rotationsteil umfasst Motor, Getriebe und Universalkupplung.
(4) hoher Fallbehälter:
Enthalten von der Klammer, von der waagerecht ausgerichteten Rolle und von der vertikalen Rolle. Es ist Klage für das bandwidth≤400mm.
(5) Schaltschrank:
Akkumulator 3-2.Cage: Einschließlich das folgende (1) - (3)
(1) Fütterungsmaschine:
Die festklemmende und Fütterungszweiachsenart Fütterungsmaschine besteht das Fahren, das Festklemmen und blockiert Rolle. Es ist Klage für bandwidth≤400mm.
(2) materieller sammelnder Käfig:
Verwendet für die Speicherung, gebildet vom Stahlzaun, vom Stahlgeländer, vom Leerlauf, von der waagerecht ausgerichteten Rolle und vom chakpa des Verstandes.
(3) Schaltschrank:
Die ursprüngliche hauptsächlichproduktion und die Verschleißteile der elektronischen Ausrüstung stimmen mit GB überein. 4es-adrig dreiphasigsystem.

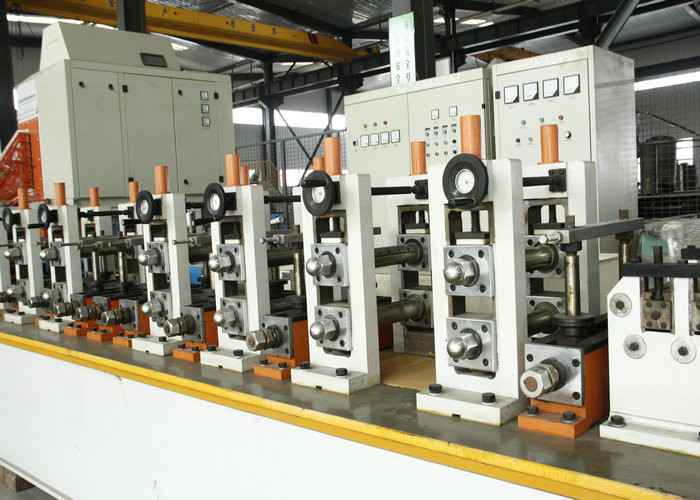

4. Der Hauptmotor der Mühle:
(1) Teils Darstellen Teils Darstellen: sieben Bock-artige Rollen der Einheiten
(2) schweißendes Teil: Festkörperhochfrequenzinduktionsschweißen
(3) abkühlendes Teil: Kühlmittelabkühlen
(4) Fertigungsteil: fünf Bock-artige Rollen der Einheiten
Der technische hauptsächlichparameter der Rohr-Herstellungslinie
(1) Rohrdurchmesser: φ60-ø120mm
(2) RohrWandstärke: 2.0-5.0mm
(3) der Elektromotor: Teils Darstellen Teils Darstellen: 110Kw, Fertigungsteil: 132Kw.
(4) waagerecht ausgerichteter Rollenachsendurchmesser: ø100, materielles 40Cr
(5) vertikaler Rollenachsendurchmesser: ø70, materielles 40Cr
5. Festkörperhochfrequenz:
(1) Modell: GGP400-0.2-HC
(2) Eingangsleistung: 3p, 380V, 50HZ
(3) Ausgangsleistungs: 400KW
6. Computergesteuertes Fliegen sah:
(1) Skalagenauigkeit: ±3mm
(2) Skalenlänge: 4-8m
(3) die Höchstgeschwindigkeit: 70m/min
(4) Sägebewegung: pneumatisch (schwingend)
(5) benutzen das Kreismetallsägeblatt
7. Entladung der Tabelle:
Modell: Übermittelt auf die rollende Weise, pneumatisch aufgehoben (mit 3Kw, fahren 6 Klassen)
ERW-Rohr-Mühle anderes Modell
Modell | Durchmesser-Strecke | Rohr-Stärke | Leitungsgeschwindigkeit (m/min) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
1) Wir senden den Ingenieur für die Installation und die Ausbildung Ihrer Arbeitskräfte, wie man diese Maschine auf korrekte Art betreibt.
2) Garantie-Team
Eine Jahrqualitätsgarantie, Lebengarantiereparatur. Innerhalb der Qualitätsgarantiezeit außer den Ausfällen, die durch menschliches Versagen verursacht werden, werden die Reparaturteile für freies zur Verfügung gestellt. Nach der Qualitätsgarantiezeit laden Sie nur die Kosten der Ersatzteile auf.
3) Wir erbringen den Vorverkauf und die Nachverkaufsdienstleistung.
Vorverkaufsservice: Werkstattentwurf und Produktionsertragentwurf
Nachverkaufsservice: Installation und Training und der erfahrene Ingenieur für das Arbeiten.
4) können wir sendeten auch den Ingenieur, der für Sie Servalmonate oder 1-jähriges arbeitet. Der Ingenieur hilft Ihnen, den Ertrag zu verbessern, den Abfall zu verringern und die Kosten zu verringern.
5) Wir liefern den Vorverkauf Serviceentwurf für ganzes Projekt für das Edelstahlrohr, welches die Kohlenstoffstahl-Rohrherstellung macht.
6) sind wir für das Laden und das Versenden verantwortlich.
